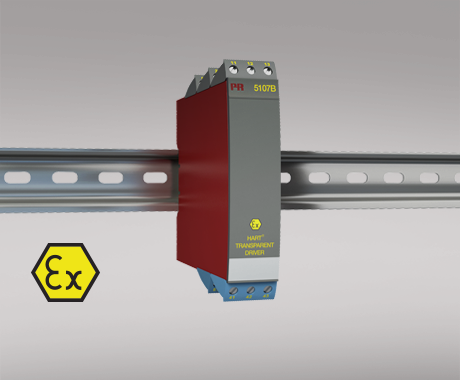

HART-transparenter Treiber
5107B
- 1- oder 2-Kanal-Ausführung
- 3 / 5 Port 3,75 KVAC galvanische Trennung
- < 1,3 V Spannungsabfall am Eingang
- 16 V Signalspannung am Ex-Ausgang
- Universelle Versorgung mit AC oder DC
Anwendungen
- Sicherheitsbarriere zur Ansteuerung von I/P Konvertern im explosionsgefährdeten Bereich über ein Stromsignal mit 2-Wege-HART-Kommunikation.
- Sicherheitsbarriere zur Übertragung von analogen Stromsignalen mit 2-Wege-HART- Kommunikation in den explosionsgefährdeten Bereich.
- Signaltrennung mit kurzer Ansprechzeit für analoge Stromsignale aus dem explosionsgefährdeten Bereich.
Technische Merkmale
- Der HART-transparenter Treiber von PR verarbeitet Stromsignale von 4...20 mA.
- Der PR5107B beruht bezüglich Verstärkung und Offset auf Mikroprozessortechnologie. Das Analogsignal wird mit einer Ansprechzeit von unter 25 ms übertragen.
- Eingänge, Ausgänge und Spannungsversorgung sind potentialfrei und galvanisch getrennt.
Montage / Installation
- Die Montage der Geräte kann lückenlos waagrecht oder senkrecht auf einer DIN-Schiene erfolgen. Hierdurch lassen sich bis zu 84 Kanäle pro Meter realisieren.
Datenblatt & Handbücher
Datenblatt
- 5107B.pdf
- Letzte Version
Handbuch
- 5107V103_DE.pdf
- 5107V100.pdf
- Vorherige Versionen
- Letzte Version
Handbücher in Russisch
- 5107V103_RU.pdf
- Letzte Version
Zulassungen & Zertifikate
ATEX-Zertifikat
- 5107B.pdf
- Letzte Version
UL-Zertifikat
- 5104B-07B_UL.pdf
- Letzte Version
EAC-Erklärung
- EAC-Declaration.pdf
- Letzte Version
EAC Ex-Zertifikat
- EAC_Ex.pdf
- Letzte Version
Metrology Pattern Approval (MPA), Russia
- MPA_Russia.pdf
- Letzte Version
Unterstützende Dokumentation
EU-Konformitätserklärung
- 5107DoC_EU_102_DE.pdf
- 5107DoC_EU_101_DE.pdf
- 5107DoC_EU_100_DE.pdf
- Vorherige Versionen
- Letzte Version
Sicherheitshinweise
Sicherheitshinweise
- SN5000-1_103_1931.pdf
- SN5000-1_102_1613.pdf
- SN5000_101_1450.pdf
- Vorherige Versionen
- Letzte Version
Bestellformular
Umgebungsbedingungen
| Betriebstemperatur | -20°C bis +60°C |
| Kalibrierungstemperatur | 20...28°C |
| Relative Luftfeuchtigkeit | < 95% RF (nicht kond.) |
| Schutzart | IP20 |
Mechanische Spezifikationen
| Abmessungen (HxBxT) | 109 x 23,5 x 130 mm |
| Gewicht, ca. | 260 g |
| Hutschienentyp | DIN 46277 |
| Leitungsquerschnitt | 1 x 2,5 mm2 Litzendraht |
| Klemmschraubenanzugsmoment | 0,5 Nm |
Allgemeine Spezifikationen
Versorgung |
|
| Universelle Versorgungsspannung | 21,6...253 VAC, 50...60 Hz oder 19,2...300 VDC |
| Sicherung | 400 mA T / 250 VAC |
| Leistungsbedarf, max. | ≤ 2 W (2 Kanäle) |
| Verlustleistung | ≤ 2 W (2 Kanäle) |
Isolationsspannung |
|
| Isolationsspannung, Test/Betrieb | 3,75 kVAC / 250 VAC |
| PELV/SELV | IEC 61140 |
Ansprechzeit |
|
| Ansprechzeit (0...90%, 100...10%) | < 25 ms |
| Signal- / Rauschverhältnis | Min. 60 dB (0...100 kHz) |
| Genauigkeit | Besser als 0,1% der gewählten Messsp. |
| Langzeitstab., besser als | ±0,1% d. Messsp. / Jahr |
| Einfluss von Änderung der Versorgungsspannung | < ±10 μA |
| EMV-Immunitätswirkung | < ±0,5% d. Messsp. |
| Erweiterte EMV-immunität: NAMUR NE21, A Kriterium, Burst | < ±1% d. Messsp. |
Eingangsspezifikazionen
Stromeingang |
|
| Messbereich | 4...20 mA |
| Min. Messbereich (Spanne) | 16 mA |
| Eingangswiderstand: Versorgte Einheit | 10 Ω + PTC, VAbfall < 1,3 V |
| Eingangswiderstand: Nicht versorgte Einheit | RSHUNT = ∞, VAbfall < 3,5 V |
Ausgangsspezifikationen
Stromausgang |
|
| Signalbereich | 4…20 mA |
| Min. Signalbereich | 16 mA |
| Belastung (bei Stromausgang) | ≤ 800 Ω |
| Belastungsstabilität | ≤ 0,01% d. Messsp. / 100 Ω |
| Strombegrenzung | ≤ 28 mA |
| d. Messspanne | = der gewählten Messspanne |
Eingehaltene Behördenvorschriften
| EMV | 2014/30/EU |
| LVD | 2014/35/EU |
| EAC | TR-CU 020/2011 |
Zulassungen
| ATEX | DEMKO 01ATEX127484, II (1) GD [EEx ia] IIC |
| c UL us, UL 913 | E233311 |
| EAC Ex | RU C-DK.HA65.B.00355/19 |
