Signalkalkulator



2289



  • To analoge indgange
  • Multifunktioner
  • Frontprogrammerbar
  • 3-cifret LED-display
  • Version med Pt100 indgang
  • Analog udgang
  1. Overview + -

  2. Tekniske data + -

  3. Tilbehør + -

  4. Bestilling og levering + -

  5. Hvorfor vælge PR + -

Avancerede features

  • Enheden programmeres via brugerinterfacet, som består af et 3-cifret display og 3 funktionstaster i modulets front.

Anvendelse

  • Som PID-regulator med analog eller Pt100 indgang.
  • Funktioner: manuel / automatisk regulator, analog kalkulator med skaleringsfunktion på begge ind gange, sample-hold transmitter, peak-hold transmitter, delay transmitter, signalbegrænser, midling af urolige signaler, overvågning af et signals hældning eller analog multiplexerr.

Teknisk karakteristik

  • A- og B-indgangene kan frit programmeres til at modtage strømsignaler i området 0...20 mA (f.eks. 4...20 mA) eller spændingssignaler i området 0...10 VDC.
  • A-indgangen er en lineariseret Pt100 temperaturindgang med 3-leder tilslutning. B-indgangen er en analog strøm- / spændingsindgang.
  • Digitalindgangen kan vælges som NPN eller PNP vha. en jumper.
  • Analog standard strøm- / spændingsudgang på 0/4...20 mA / 0/2...10 VDC.
  • Det er muligt at invertere både indgangssignalerne og udgangssignalet.

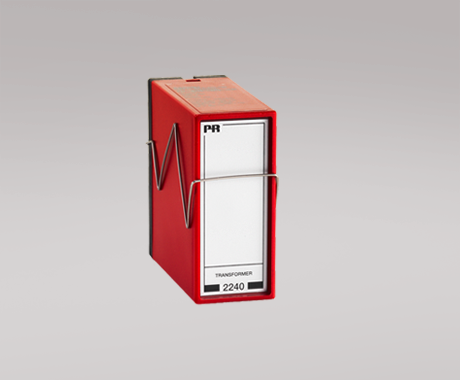

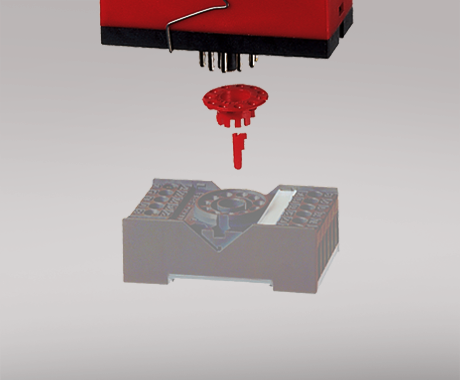

  • Montering i standard 11-polet relæsokkel, PR nr. 7023, der kan installeres på DIN-skinne eller direkte på bundplade. Relæsoklen kan kodes vha. kodering, PR nr. 7024. I områder med kraftige vibrationer kan PR 7002 holdebøjle monteres som ekstra sikring af modulet.

Datablad & manualer


Datablad

Manualer

Yderligere dokumentation


EU-overensstemmelseserklæring

UKCA-overensstemmelseserklæring

Sikkerhedsanvisninger

Godkendelser & certifikater


EAC-erklæring

Metrology Pattern Approval (MPA), Russia

Omgivelsesbetingelser

Driftstemperatur -20°C til +60°C
Kalibreringstemperatur 20...28°C
Relativ fugtighed < 95% RF (ikke-kond.)
Kapslingsklasse IP50

Mekaniske specifikationer

Dimensioner (HxBxD) 80,5 x 35,5 x 84,5 mm (D er ekskl. ben)
Vægt, ca. 130 g

Fælles specifikationer

Forsyning

Forsyningsspænding 19,2...28,8 VDC
Max. forbrug 2,7 W
Internt effekttab 2,4 W

Reaktionstid

Reaktionstid < 60 ms
Signal- / støjforhold Min. 60 dB
Opdateringstid 20 ms
Signaldynamik, indgang 20 bit
Signaldynamik, udgang 16 bit
Proportionalbånd (XP) 0,01...999%
Forstærkning, 1/XP = 0,1...10000
Integraltid (TI) 0...999 s
Differentialtid (TD) 0...999 s
Virkning af forsyningsspændingsændring < ±0,002% af span / %V
Hjælpespændinger: Referencespænding 2,5 VDC ±0,5% / 15 mA
Temperaturkoefficient < ±0,01% af span / °C
Linearitetsfejl < 0,1% af span
EMC-immunitetspåvirkning < ±0,5%

Indgangspecifikationer

Fælles indgangsspecifikationer

Max. nulpunktsforskydning (offset) 50% af valgt max. værdi

Strømindgang

Måleområde 0...20 mA
Min. måleområde (span) 4 mA
Indgangsmodstand Nom. 50 Ω

Spændingsindgang

Måleområde 0...10 VDC
Min. måleområde (span) 200 mV
Indgangsmodstand Nom. 10 MΩ

RTD-indgang

RTD-type Pt100 (2289B)
Kabelmodstand pr. leder 25 Ω (max.)
Følerstrøm Nom. 1,25 mA
NPN, digital indgang Pull up 24 VDC / 6,9 mA
PNP, digital indgang Pull down 0 VDC / 6,9 mA
Impulslængde > 50 ms

Udgangspecifikationer

Strømudgang

Signalområde 0...20 mA
Min. signalområde 5 mA
Belastning (v. strømudgang) ≤ 600 Ω
Belastningsstabilitet ≤ 0,01% af span / 100 Ω
Strømbegrænsning 20,5 mA
Spændingsudgang via intern shunt (1) Se manual
af span = af det aktuelt valgte område

Overholdte myndighedskrav

EMC 2014/30/EU & UK SI 2016/1091
RoHS 2011/65/EU & UK SI 2012/3032
EAC TR-CU 020/2011
