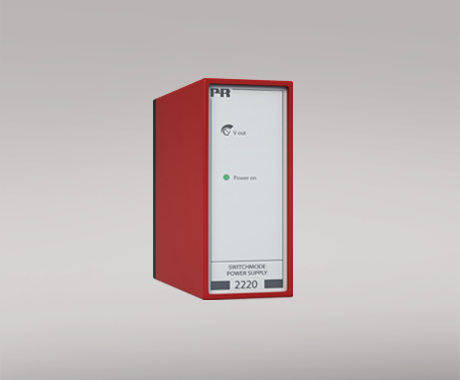

Switchmode spændingsforsyning
2220
- Netspændingsindgang
- Isolation 3,75 kVAC
- Kortslutningssikret
- Beskyttet mod termisk overbelastning
- Standard 11-polet relæsokkel
Avancerede features
- Spændingsforsyningen benytter sekundær switchmode teknologi for at opnå en høj virkningsgrad.
- Et internt monteret potentiometer muliggør ±5% justering af udgangsspændingen i området 5...24 VDC.
Anvendelse
- Generel 24 eller 15 VDC forsyning af udstyr, som kræver stabiliseret DC-spænding eller forsyning af andre følere og transmittere eller som generel variabel forsyning i området 5 til 24 VDC.
- To enheder kan kobles i serie for plus / minus forsyning eller for højere udgangsspænding.
- Separation af strømkredse i sikkerhedsinstallationer efter PELV/SELV normen.
Teknisk karakteristik
- En grøn lysdiode på modulets front indikerer, at primærspænding er tilsluttet.
- Dobbeltisoleret sikkerhedstransformator.
- Isolationstestspænding mellem indgang og udgang på 3,75 kVAC.
- Indgangskredsløbet er beskyttet med en termisk sikring.
- DC-udgangen er kortslutningssikret af et elektronisk strømbegrænsningskredsløb.
Datablad & manualer
Yderligere dokumentation
EU-overensstemmelseserklæring
- 2220DoC_EU_102_DK.pdf
- 2220DoC_EU_101_DK.pdf
- 2220DoC_EU_100_DK.pdf
- Tidligere versioner
- Nyeste version
Sikkerhedsanvisninger
Sikkerhedsanvisninger
- SN2200-2_102_1949.pdf
- SN2200-2_101_1613.pdf
- SN2200-2_100_1035.pdf
- Tidligere versioner
- Nyeste version
Godkendelser & certifikater
EAC-erklæring
- EAC-Declaration.pdf
- Nyeste version
EAC LVD-erklæring
- EAC_LVD-Declaration.pdf
- Nyeste version
Metrology Pattern Approval (MPA), Russia
- MPA_Russia.pdf
- Nyeste version
Omgivelsesbetingelser
| Driftstemperatur | -20°C til +60°C |
| Relativ fugtighed | < 95% RF (ikke-kond.) |
| Kapslingsklasse | IP50 |
Mekaniske specifikationer
| Dimensioner (HxBxD) | 80,5 x 35,5 x 84,5 mm (D er ekskl. ben) |
| Vægt, ca. | 425 g |
Fælles specifikationer
Forsyning |
|
| Internt effekttab | 4 W |
Isolationsspænding |
|
| Isolationsspænding, test / drift | 3,75 kVAC / 250 VAC |
| PELV/SELV | IEC 61140 |
| Transformer | EN 60742 |
| Virkning af forsyningsspændingsændring | < ±30 mV (±10%) |
| Transient stabilitet (10%-max. belast) | < 250 mV |
| Temperaturkoefficient | 0,05% / °C |
| EMC-immunitetspåvirkning | < ±0,5% |
Indgangspecifikationer
| Indgangsspænding (AC) |
21,6...26,4 VAC
99...121 VAC 108...132 VAC 207...253 VAC |
| Frekvens | 50...60 Hz |
Udgangspecifikationer
Strømudgang |
|
| Strømbegrænsning | Typ. 2,2 A (kortslutning) |
| Udgangsspænding | 4,75...25,2 VDC |
| Udgangseffekt | Max. 7 W |
| Udgangsstrøm |
1 A / 5 VDC
0,55 A / 12 VDC 0,45 A / 15 VDC 0,3 A / 24 VDC |
| Belastningseffekt (10%-max. belastning) | < 1,5% / A |
| Udgangsripple | < 20 mVRMS |
Overholdte myndighedskrav
| EMC | 2014/30/EU |
| LVD | 2014/35/EU |
| RoHS | 2011/65/EU |
| EAC | TR-CU 020/2011 |
| EAC LVD | TR-CU 004/2011 |
