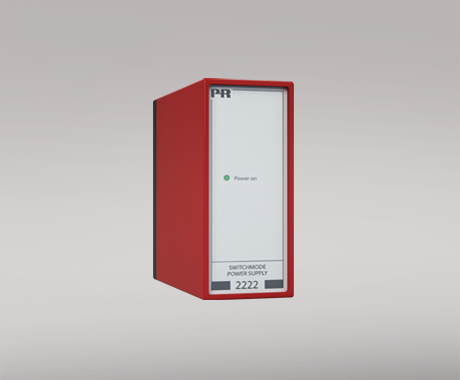

Switchmode spændingsforsyning
2222
- 230 eller 115 VAC primærspænding
- 24 VDC udgangsspænding
- Dobbelt-isoleret med 3,75 kVAC
- 48 W udgangseffekt, kortslutningssikret
- Beskyttet mod termisk overbelastning
Avancerede features
- Spændingsforsyningen benytter primær switchmode teknologi for at opnå en høj virkningsgrad.
- Et internt monteret potentiometer muliggør ±5% justering af udgangsspændingen.
Anvendelse
- Generel 24 eller 15 VDC forsyning af udstyr, som kræver stabiliseret DC-spænding.
- To enheder kan kobles i serie for plus / minus forsyning eller for højere udgangsspænding.
- Separation af strømkredse i sikkerhedsinstallationer efter PELV/SELV normen.
- Galvanisk isolation mellem primær- og sekundærspændingen opnås gennem den dobbeltisolerede sikkerhedstransformator.
Teknisk karateristik
- En grøn lysdiode på modulets front indikerer, at primærspænding er tilsluttet.
- Indgangskredsløbet er beskyttet med en termisk sikring.
- DC-udgangen er kortslutningssikret af et elektronisk strømbegrænsningskredsløb.
- Montering i standard 11-polet relæsokkel, PR nr. 7023, der kan installeres på DIN-skinne eller direkte på bundplade. Relæsoklen kan kodes vha. kodering, PR nr. 7024.
Datablad & manualer
Datablad
- 2222.pdf
- Nyeste version
Manualer
- 2222V104_DK.pdf
- 2222V103_DK.pdf
- 2222V102_DK.pdf
- Tidligere versioner
- Nyeste version
Yderligere dokumentation
EU-overensstemmelseserklæring
- 2222DoC_EU_103_DK.pdf
- 2222DoC_EU_102_DK.pdf
- 2222DoC_EU_101_DK.pdf
- 2222DoC_EU_100_DK.pdf
- Tidligere versioner
- Nyeste version
UKCA-overensstemmelseserklæring
- 2222DoC_UKCA_100_UK.pdf
- Nyeste version
Sikkerhedsanvisninger
Sikkerhedsanvisninger
- SN2200-2_103_2232.pdf
- SN2200-2_102_1949.pdf
- SN2200-2_101_1613.pdf
- SN2200-2_100_1035.pdf
- Tidligere versioner
- Nyeste version
Godkendelser & certifikater
EAC-erklæring
- EAC-Declaration.pdf
- Nyeste version
EAC LVD-erklæring
- EAC_LVD-Declaration.pdf
- Nyeste version
Metrology Pattern Approval (MPA), Russia
- MPA_Russia.pdf
- Nyeste version
Bestillingsformular
Omgivelsesbetingelser
Driftstemperatur | -20°C til +60°C |
Relativ fugtighed | < 95% RF (ikke-kond.) |
Kapslingsklasse | IP30 |
Mekaniske specifikationer
Dimensioner (HxBxD) | 80,5 x 35,5 x 84,5 mm (D er ekskl. ben) |
Vægt, ca. | 210 g |
Fælles specifikationer
Forsyning |
|
Sikring | 1 A T / 250 VAC |
Max. forbrug | 60 VA |
Isolationsspænding |
|
Isolationsspænding, test / drift | 3,75 kVAC / 250 VAC |
PELV/SELV | IEC 61140 |
Virkning af forsyningsspændingsændring | < 1% (±10%) |
Virkningsgrad | ≥ 80% |
Termisk sikring | 100°C |
Effektreduktion | 1% / °Comg. (Tomg. > 40°C) |
Transient stabilitet (10%-max. belast) | < 500 mV |
Temperaturkoefficient | 0,05% / °C |
EMC-immunitetspåvirkning | < ±0,5% |
Indgangspecifikationer
Forsyningsspænding |
207...253 VAC
102,4...132,2 VAC |
Frekvens | 50...60 Hz |
Udgangspecifikationer
Strømudgang |
|
Strømbegrænsning | Nom. 2.5 A (elektronisk) |
Udgangsspænding | 24 VDC |
Justeringsmulighed | ±5% |
Udgangseffekt | 48 W (max.) |
Udgangsstrøm | 2 A / 24 VDC |
Belastningseffekt, (0%-max. belastning) | < 1,5% / A |
Udgangsripple | ≤ 40 mVRMS (100 kHz) |
Overholdte myndighedskrav
EMC | 2014/30/EU & UK SI 2016/1091 |
LVD | 2014/35/EU & UK SI 2016/1101 |
RoHS | 2011/65/EU & UK SI 2012/3032 |
EAC | TR-CU 020/2011 |
EAC LVD | TR-CU 004/2011 |
