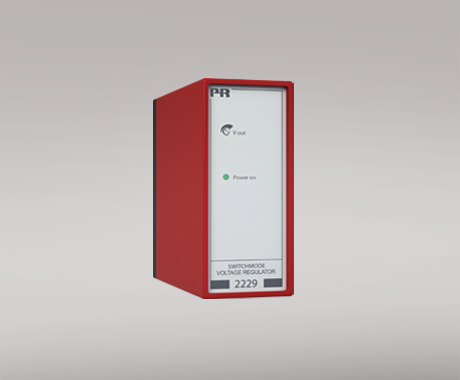

Switchmode spændingsregulator
2229
- AC/DC indgangsspænding
- Justerbar udgang 5...24 VDC, max. 40 W
- Justerbar fra eksternt potentiometer
- Kortslutningssikret
- Beskyttet mod termisk overbelastning
- Standard 11-polet relæsokkel
Avancerede features
- Enheden er baseret på switchmode-teknologi for at opnå justerbar udgang med minimum effekttab.
- Udgangen er justerbar fra potentiometer i front i området 5...24 VDC eller fra eksternt potentiometer.
Anvendelse
- Generel spændingsregulator for ekstern transformer til målesystemer som kræver stabiliseret 24 VDC-spænding.
- Forsyning af andre følere og transmittere eller som generel variabel forsyning i området 5 til 24 VDC.
- Som effektiv for-regulator til 5 VDC seriereguleringer (f.eks. fra 32 VDC til 8 VDC).
- Som justerbar spændingsforsyning styret af eksternt potentiometer.
Teknisk karakteristik
- En grøn lysdiode indikerer aktiv udgang.
- AC- eller DC-indgangsspændinger.
- DC-spænding kan tilsluttes uden hensyn til polaritet, da indgangen har ensretterbro.
- Montering i standard 11-polet relæsokkel, PR nr. 7023, der kan installeres på DIN-skinne eller direkte på bundplade. Relæsoklen kan kodes vha. kodering, PR nr. 7024.
Datablad & manualer
Datablad
- 2229.pdf
- Nyeste version
Manualer
- 2229V102_DK.pdf
- 2229V101_DK.pdf
- Tidligere versioner
- Nyeste version
Yderligere dokumentation
EU-overensstemmelseserklæring
- 2229DoC_EU_102_DK.pdf
- 2229DoC_EU_101_DK.pdf
- 2229DoC_EU_100_DK.pdf
- Tidligere versioner
- Nyeste version
UKCA-overensstemmelseserklæring
- 2229DoC_UKCA_100_UK.pdf
- Nyeste version
Sikkerhedsanvisninger
Sikkerhedsanvisninger
- SN2200-2_103_2232.pdf
- SN2200-2_102_1949.pdf
- SN2200-2_101_1613.pdf
- SN2200-2_100_1035.pdf
- Tidligere versioner
- Nyeste version
Godkendelser & certifikater
EAC-erklæring
- EAC-Declaration.pdf
- Nyeste version
Metrology Pattern Approval (MPA), Russia
- MPA_Russia.pdf
- Nyeste version
Bestillingsformular
Omgivelsesbetingelser
Driftstemperatur | -20°C til +60°C |
Relativ fugtighed | < 95% RF (ikke-kond.) |
Kapslingsklasse | IP30 |
Mekaniske specifikationer
Dimensioner (HxBxD) | 80,5 x 35,5 x 84,5 mm (D er ekskl. ben) |
Vægt, ca. | 170 g |
Fælles specifikationer
Forsyning |
|
Internt effekttab | 10 W |
Transient stabilitet (10%-max. belast) | < 250 mV |
Temperaturkoefficient | 0,05% / °C |
EMC-immunitetspåvirkning | < ±0,5% |
Indgangspecifikationer
Indgangsspænding (AC) |
Max. 28 VAC
Min. VAC = ( Vudgang + 5 ) / 1,2 |
Indgangsspænding (DC) |
Max. 40 VDC
Min. VDC = ( Vudgang + 5) |
Frekvens | 50...60 Hz |
Udgangspecifikationer
Strømudgang |
|
Strømbegrænsning | Typ. 5,8 A (kortslutning) |
Udgangsspænding | 4,5...26,4 VDC |
Udgangseffekt | Max. 40 W |
Udgangsstrøm |
Max. 2,5 A / 5 VDC
Max. 2,5 A / 12 VDC Max. 2,5 A / 15 VDC Max. 1,7 A / 24 VDC |
Belastningseffekt, (0%-max. belastning) | < 1,5% / A |
Udgangsripple | < 20 mVRMS |
Overholdte myndighedskrav
EMC | 2014/30/EU & UK SI 2016/1091 |
RoHS | 2011/65/EU & UK SI 2012/3032 |
EAC | TR-CU 020/2011 |
