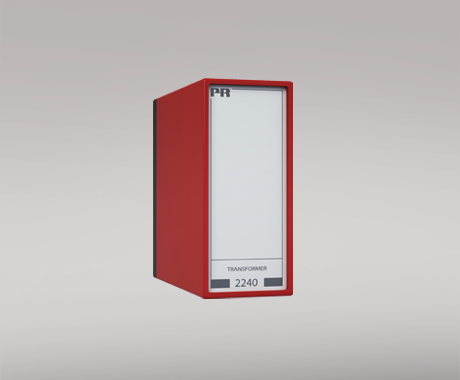

Transformator
2240
- Dobbeltisoleret transformator
- 3,75 kVAC isolationsspænding
- 30 VA ringkerne-transformator
- Beskyttet mod termisk overbelastning
- 12 eller 24 VAC sekundærspænding
- Monteres i 11-polet relæsokkel
Avancerede features
- To transformatorer kan parallelkobles for højere udgangseffekt.
Anvendelse
- Forsyning af udstyr med 12 eller 24 VAC.
- Transformator for stabiliseret DC spændingsforsyning, f.eks. type 2229.
- Separation af strømkredse i sikkerhedsinstallationer efter PELV/SELV normen.
Teknisk karakteristik
- Standard primærspænding på 115 eller 230 VAC.
- Standard sekundærspænding på 12 eller 24 VAC.
- Ringkernetransformator med 3,75 kVAC isolationsspænding mellem primær- og sekundærvikling.
- Primærviklingen er forsynet med en termisk sikring.
- Modulet leveres med holdebøjle for sikker fastholdelse til relæsokkel.
- Montering i standard 11-polet relæsokkel, PR nr. 7023, der kan installeres på DIN-skinne eller direkte på bundplade. Relæsoklen kan kodes vha. kodering, PR nr. 7024.
Datablad & manualer
Yderligere dokumentation
EU-overensstemmelseserklæring
- 2240DoC_EU_102_DK.pdf
- 2240DoC_EU_101_DK.pdf
- 2240DoC_EU_100_DK.pdf
- Tidligere versioner
- Nyeste version
Sikkerhedsanvisninger
Sikkerhedsanvisninger
- SN2200-2_102_1949.pdf
- SN2200-2_101_1613.pdf
- SN2200-2_100_1035.pdf
- Tidligere versioner
- Nyeste version
Godkendelser & certifikater
EAC-erklæring
- EAC-Declaration.pdf
- Nyeste version
Metrology Pattern Approval (MPA), Russia
- MPA_Russia.pdf
- Nyeste version
Omgivelsesbetingelser
| Driftstemperatur | -20°C til +60°C |
| Relativ fugtighed | < 95% RF (ikke-kond.) |
| Kapslingsklasse | IP50 |
Mekaniske specifikationer
| Dimensioner (HxBxD) | 80,5 x 35,5 x 84,5 mm (D er ekskl. ben) |
| Vægt, ca. | 600 g |
Fælles specifikationer
Isolationsspænding |
|
| Isolationsspænding, test / drift | 3,75 kVAC / 250 VAC |
| Effektreduktion | Tomg. > 25°C, 0,4 VA/°C |
| EMC-immunitetspåvirkning | < ±0,5% af span |
Indgangspecifikationer
| Primærspænding |
207...253 VAC
97,75...132,25 VAC |
| Frekvens | 50...60 Hz |
Udgangspecifikationer
| Sekundærspænding (belastet) |
24 VAC / 1,25 A
12 VAC / 2,50 A |
| Sekundærspænding (ubelastet) |
28 VAC
14 VAC |
| af span | = af det aktuelt valgte område |
Overholdte myndighedskrav
| EMC | 2014/30/EU |
| LVD | 2014/35/EU |
| RoHS | 2011/65/EU |
| EAC | TR-CU 020/2011 |
