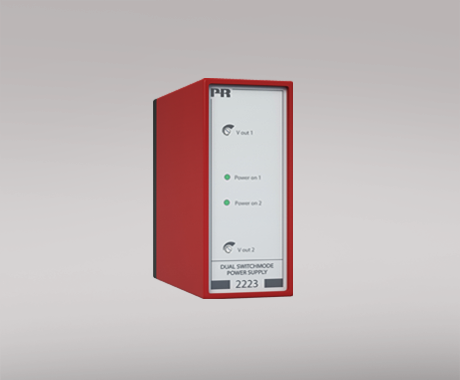

Alimentation double à découpage
2223
- Alimentation : 24 / 115 / 230 Vca
- Isolation : 3,75 kVca
- 2 sorties réglables de 5...24 Vcc
- Sortie : ±5...±24 Vcc, 10...48 Vcc
- Protection contre les courts-circuits
- Protection thermique contre les surcharges
Fonctions avancées
- Le fonctionnement de l’alimentation est basé sur la technologie du découpage assurant un rendement optimal.
- Les 2 sorties sont réglables à l’aide de 2 potentiomètres en face avant dans la gamme de 5...24 Vcc.
Applications
- Alimentation pour des systèmes de mesure qui demandent 2 tensions stabilisées.
- Soit comme une combinaison de tensions positives et négatives, soit comme 2 alimentations séparées selon les besoins.
- Les 2 alimentations sont isolées galvaniquement avec une tension de 500 Vca et peuvent être connectées en série ou utilisées comme 2 alimentations indépendantes, avec ou sans terre commune.
- L’entrée et les deux sorties sont isolées galvaniquement entre elles. Ainsi, le 2223 est apte aux circuits PELV/SELV.
- L'isolation galvanique entre la tension primaire et la tension secondaire est obtenue grâce au transformateur de sécurité à double isolation.
Caractéristiques techniques
- 2 LED vertes (‘Power on 1’ et ‘Power on 2’) indiquent que les sorties sont actives.
- En connectant les sorties en série, on obtient soit 10...48 Vcc, soit ±5...±24 Vcc.
- Le circuit d’entré est protégé par un fusible thermique bimétallique.
- La sortie cc est protégée contre les courts-circuits avec un limiteur de courant.
- Montage sur une embase 11-poles adaptable sur rail DIN ou plaque de fond PR 7023 et possibilité de codage (7024).
Fiche technique et manuels
Documentation complémentaire
Declaration UE de conformité
- 2223DoC_EU_102_FR.pdf
- 2223DoC_EU_101_FR.pdf
- 2223DoC_EU_100_FR.pdf
- Anciennes versions
- Dernière version
Notice de sécurité
Notice de sécurité
- SN2200-2_102_1949.pdf
- SN2200-2_101_1613.pdf
- SN2200-2_100_1035.pdf
- Anciennes versions
- Dernière version
Homologations et certificats
Declaration EAC
- EAC-Declaration.pdf
- Dernière version
Déclaration DBT EAC
- EAC_LVD-Declaration.pdf
- Dernière version
Metrology Pattern Approval (MPA), Russia
- MPA_Russia.pdf
- Dernière version
Conditions environnementales
| Température de fonctionnement | -20°C à +60°C |
| Humidité relative | < 95% HR (sans cond.) |
| Degré de protection | IP30 |
Spécifications méchaniques
| Dimensions (HxLxP) | 80,5 x 35,5 x 84,5 mm (P est sans bornes) |
| Poids, env. | 400 g |
Spécifications communes
Alimentation |
|
| Puissance dissipée | 4 W |
Tension d’isolation |
|
| Tension d’isolation, test/opération | 3,75 kVca / 250 Vca |
| Isolation sortie 1 / 2, test / opération | 500 Vca / 50 Vca (75 Vcc) |
| PELV/SELV | IEC 61140 |
| Effet d’une variation de la tension d’alimentation | < ±30 mV (±10%) |
| Transformateur | EN 60742 |
| Stabilité transitoire (10%-max. charge) | < 250 mV |
| Coefficient de température | 0,05% / °C |
| Immunité CEM | < ±0,5% |
Spécifications d'entrée
| Tension d’alimentation |
21,6...26,4 Vca
103,5...126,5 Vca 207...253 Vca |
| Fréquence | 50...60 Hz |
Spécifications de sortie
Sortie courant |
|
| Limite de courant | Typ. 100 mA (court-circuit) |
| Tension de sortie | 4,75...25,2 Vcc |
| Puissance de sortie | Max. 7,5 W (totale) |
| Courant de sortie, par voie |
0,5 A / 5 Vcc (2,5 W)
0,37 A / 12 Vcc (4,5 W) 0,30 A / 15 Vcc (4,5 W) 0,18 A / 24 Vcc (4,3 W) |
| Effet de charge (10% à charge max.) | < 1,5% / A |
| Taux tension d’ondulation | < 20 mVRMS |
Compatibilité avec les normes
| CEM | 2014/30/UE |
| DBT | 2014/35/UE |
| RoHS | 2011/65/UE |
| EAC | TR-CU 020/2011 |
| EAC DBT | TR-CU 004/2011 |
