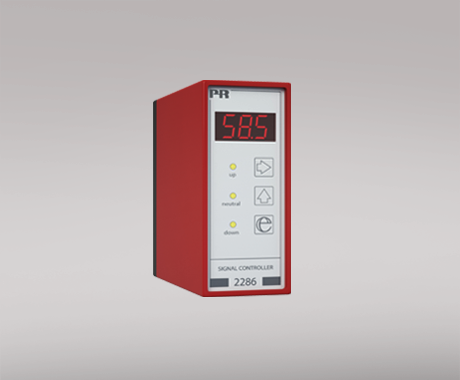

Contrôlleur de signaux
2286
- Fonctions multiples
- Programmable en face avant
- Affichage LED 3-digits
- Entrée analogique ou Pt100
- Sorties relais
- Décalage max. 50%
Fonction avancée
- Interface utilisateur multifonction composée de trois boutons poussoirs et un affichage à LED à 3 chiffres pour la programmation.
Application
- Régulateur PID, régulateur PI pas à pas ou régulateur 3 bandes avec entrée analogique ou Pt100.
- Relais à seuils avec consigne externe et une zone neutre autour de la consigne.
Caractéristiques techniques
- Les entrées A et B peuvent êtres configurées librement à l’aide des touches en face avant et des cavaliers JP1 et JP2 pour des courants dans la gamme de 0...20 mA et des tensions dans la gamme de 0 à 10 Vcc.
- Entrée Pt100 linéarisée dans la gamme de -99...+850 °C en raccordement 3-fils.
- Régulateur PID avec réglage précis des paramètres de régulation XP (bande proportionelle), TI (temps d’intégration), et TD (temps de différentielle),
- Les fonctions incluent régulateur PI pas à pas ou régulateur 3 bandes, fonction dl/dt, comparateur ou relais à seuils avec consigne externe.
- Deux sorties relais avec un contact ouvert au repos connectés à un point commun.
- Les relais peuvent être installés dans des circuits PELV/SELV.
- Montage sur une embase 11-poles adaptable sur rail DIN ou plaque de fond PR 7023 et possibilité de codage (7024).
Fiche technique et manuels
Documentation complémentaire
Declaration UE de conformité
- 2286DoC_EU_102_FR.pdf
- 2286DoC_EU_101_FR.pdf
- 2286DoC_EU_100_FR.pdf
- Anciennes versions
- Dernière version
Notice de sécurité
Notice de sécurité
- SN2200-1_104_1937.pdf
- SN2200-1_103_1745.pdf
- SN2200-1_102_1613.pdf
- SN2200-1_100_1106.pdf
- Anciennes versions
- Dernière version
Homologations et certificats
Declaration EAC
- EAC-Declaration.pdf
- Dernière version
Metrology Pattern Approval (MPA), Russia
- MPA_Russia.pdf
- Dernière version
Conditions environnementales
Température de fonctionnement | -20°C à +60°C |
Température de calibration | 20...28°C |
Humidité relative | < 95% HR (sans cond.) |
Degré de protection | IP50 |
Spécifications méchaniques
Dimensions (HxLxP) | 80,5 x 35,5 x 84,5 mm (P est sans bornes) |
Poids, env. | 140 g |
Spécifications communes
Alimentation |
|
Tension d’alimentation | 19,2...28,8 Vcc |
Puissance maximale requise | 3 W |
Puissance dissipée | 2,5 W |
Tension d’isolation |
|
Tension d’isolation, test/opération | 3,75 kVca / 250 Vca |
PELV/SELV | IEC 61140 |
Temps de réponse |
|
Temps de réponse | < 60 ms |
Rapport signal / bruit | Min. 60 dB |
Dynamique du signal d’entrée | 20 bit |
Effet d’une variation de la tension d’alimentation | < ±0,002% de l’EC / %V |
Bande proportionelle (XP) | 0,01...999% |
Gain, 1/XP = | 0,1...10000 |
Temps d’intégrale (TI) | 0...999 s |
Temps de différentielle (TD) | 0...999 s |
Zone neutre (nEU) | 0...99,9 % |
Durée d’impulsion (TP) | 0,01...400 s |
Durée d’impulsion min. (TP) | 0,01...10 s |
Tensions auxiliaires : Tension de référence | 2,5 Vcc ±0,5% / 15 mA |
Coefficient de température | < ±0,01% de l*EC / °C |
Erreur de linéarité | < 0,1% de l'EC |
Immunité CEM | < ±0,5% |
Spécifications d'entrée
Spécifications d'entrée communes |
|
Décalage max. | 50% de la val. max. sélec. |
Entrée courant |
|
Gamme de mesure | 0...20 mA |
Plage de mesure min. (EC) | 4 mA |
Résistance d’entrée | 50 Ω |
Entrée tension |
|
Gamme de mesure | 0...10 Vcc |
Plage de mesure min. (EC) | 200 mV |
Résistance d’entrée | Nom. 10 MΩ |
Entrée RTD |
|
Type de RTD | Pt100 (2286B) |
Résis. de ligne par fil | 25 Ω (max.) |
Courant de capteur | Nom. 1,25 mA |
Spécifications de sortie
Sortie relais |
|
Fonctions relais | Consigne |
Tension max. | 250 VRMS |
Courant max. | 2 Aca |
Puissance ca max. | 500 VA |
Courant max. sous 24 Vcc | 1 A |
EC | Echelle configurée |
Compatibilité avec les normes
CEM | 2014/30/UE |
DBT | 2014/35/UE |
RoHS | 2011/65/UE |
EAC | TR-CU 020/2011 |
