2-tråds HART 7 temperaturtransmitter



5437D



  • RTD, TC, potentiometer, lineær modstand og bipolar mV indgang
  • Enkelt eller ægte dobbelt indgang med følerredundans
  • Bredt omgivelsestemperaturområde under drift -50 til +85°C
  • Total nøjagtighed fra 0,014%
  • 2,5 kVAC galvanisk isolation
  • Fuld validering iht. IEC61508 : 2010 for SIL 2-/3-applikationer
Ex Iec Iecex CSA Fmapprovedcus Inmetro Dekra SIL 2 SIL 3 NEPSI Dnv Eu Ro Eac Ex Mpa EAC UKCA CE
  1. Overview + -

  2. Tekniske data + -

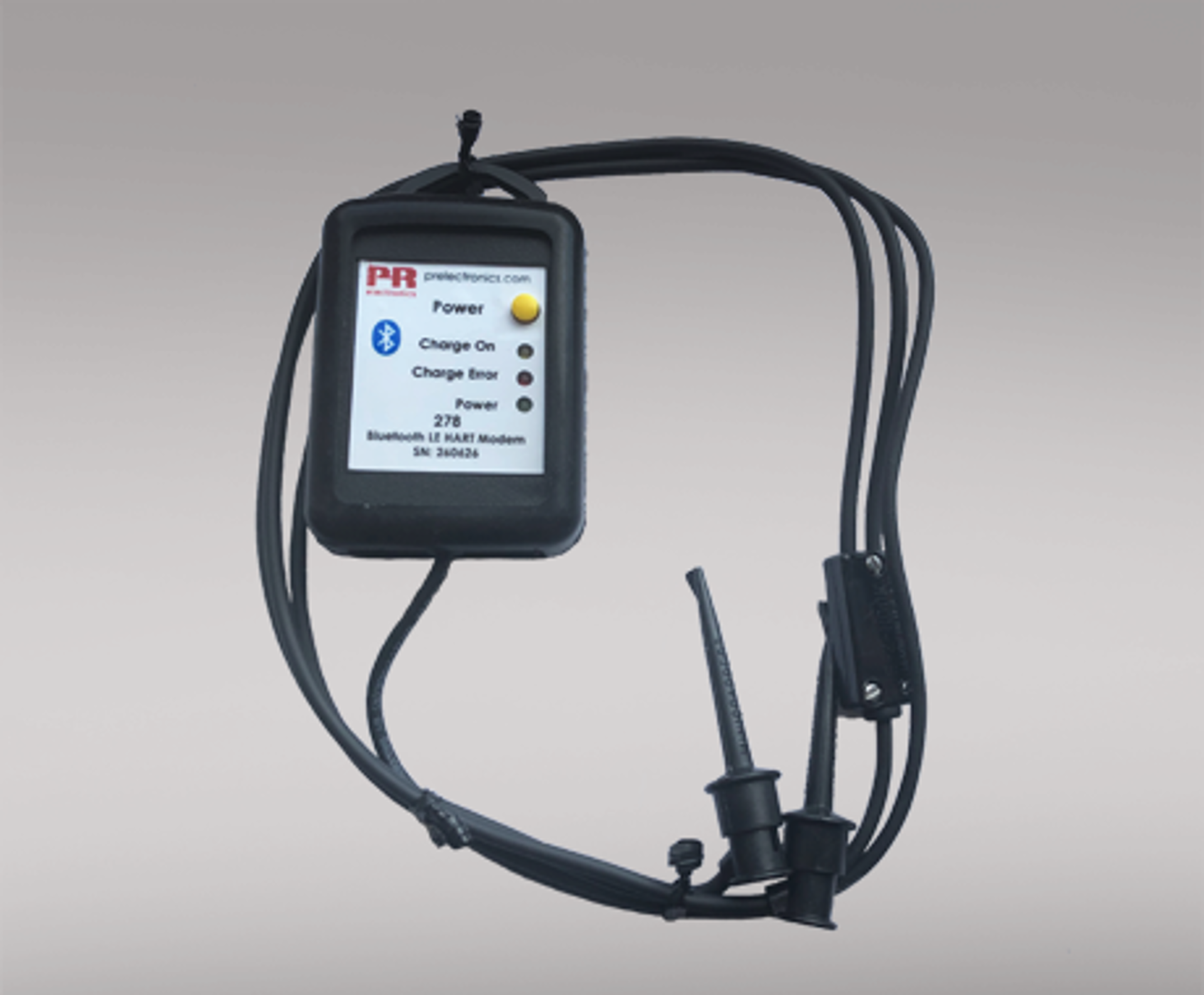

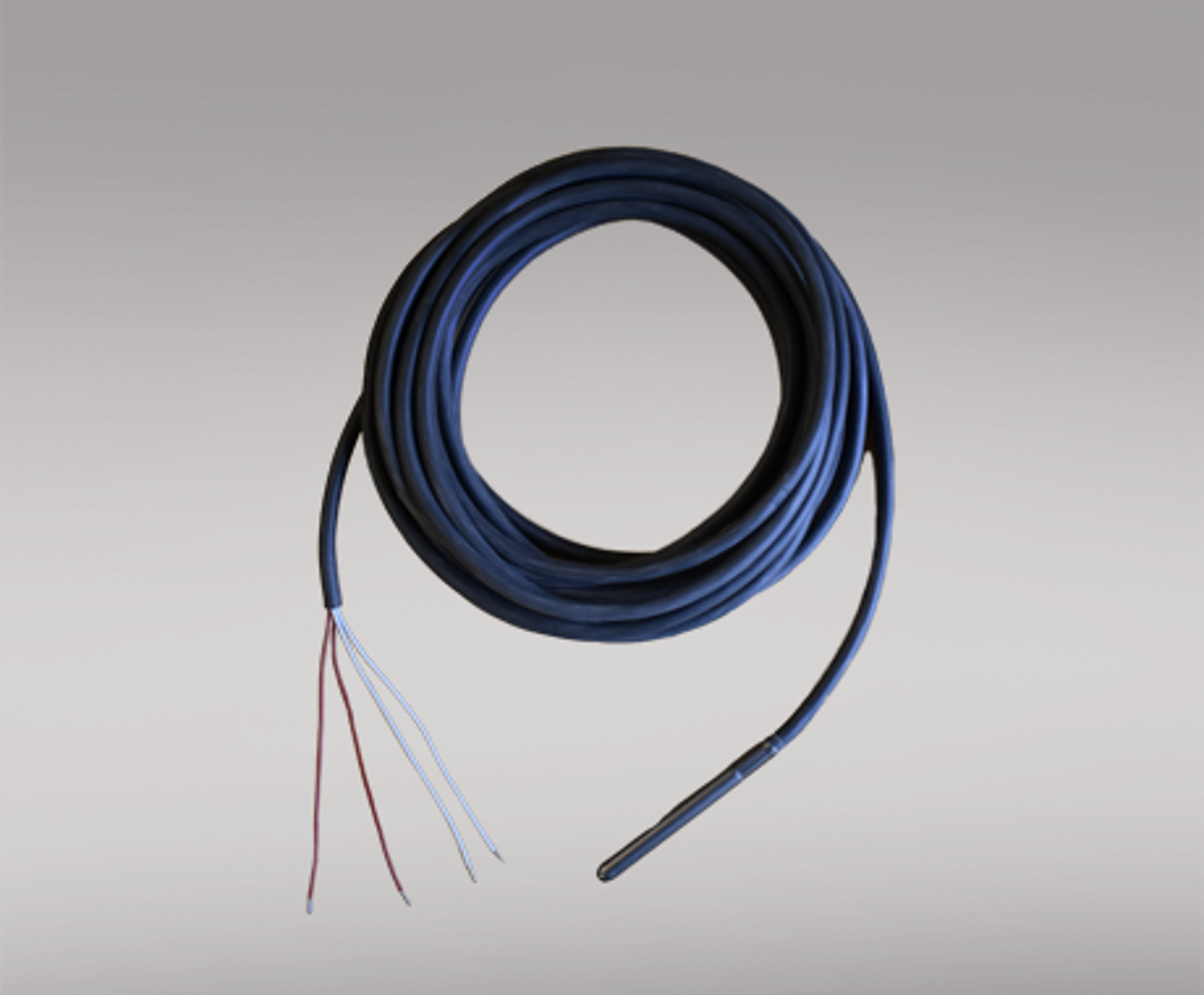

  3. Tilbehør + -

  4. Bestilling og levering + -

  5. Hvorfor vælge PR + -

Anvendelse

  • Temperaturmåling af et bredt udvalg af TC- og RTD-typer.
  • Konvertering af lineær modstand og potentiometer-indgange med stort span til 4...20 mA.
  • Konvertering af bipolare mV-signaler til 4...20 mA.
  • Integration med vedligeholdssystemer.
  • Designet til kritiske applikationer hvor der er behov for høj målenøjagtighed og/eller følerredundans samt detektering af følerafdrift.

Teknisk karakteristik

  • Ægte dobbelt indgang. Kompakt 7-terminalsdesign giver det bredeste udvalg af dobbeltindgangs­kombinationer.
  • Følerredundans – udgangen skifter automatisk til sekundær føler ved fejl på primær føler, hvilket giver forbedret oppetid.
  • Detektering af følerafdrift – alarm udløses, hvis følere varierer parvis ud over en forudindstillet tærskelværdi, hvilket giver forbedret vedligehold.
  • Dynamisk variabel opsætning af måleværdier fra følerne, såsom procesværdi, gennemsnit, differens og min./max. sporing.
  • Banebrydende digital og analog signalnøjagtighed i hele området for både indgang og omgivelsestemperatur.
  • Udvidet mulighed for følermatch samt Callendar Van Dusen og kundelinearisering.
  • Programmerbare indgangsgrænser med realtidsmonitorering sikrer bedste processporbarhed samt ”føler uden for område”-beskyttelse.
  • IEC 61508 : 2010 fuldt valideret op til SIL 3 og forbedret EMC funktionel sikkerhedstest iht. IEC 61236-3-1.
  • 5437xxSx er egnet til brug i systemer op til PL-niveau "d" i henhold til ISO-13849.
  • Overholder NAMUR NE21, NE43, NE44, NE89, NE95, NE130 og giver diagnostisk information iht. NE107.

Montage / installation

  • For DIN form B følerhovedmontage.
  • Konfiguration via standard HART-kommunikationsinterface eller PR 5909 Loop Link.
  • 5437D kan monteres i zone 0, 1, 2 og zone 21, 22 samt M1 / Class I, Division 1, Groups A, B, C, D.

Godkendelser & certifikater


ATEX-certifikat

IECEx-certifikat

CSA-certifikat

FM-certifikat

INMETRO-certifikat

SIL-certifikat

DNV marine-certifikat

EAC-erklæring

EAC Ex-certifikat

Metrology Pattern Approval (MPA), Belarus

Metrology Pattern Approval (MPA), Kazakhstan

Metrology Pattern Approval (MPA), Russia

Yderligere dokumentation


EU-overensstemmelseserklæring

UKCA-overensstemmelseserklæring

CCC-erklæring

Assessment-rapport

FMEDA-rapport

ISO 13849-erklæring

SIL-erklæring

Field device specification

DTM-certifikat

HART-certifikat

EMC-data

PR standard-konfigurationer

Sikkerhedsanvisninger

Download software

Omgivelsesbetingelser

Driftstemperatur -50°C til +85°C (standard) -40°C til +80°C (SIL)
Lagringstemperatur -50°C til +85°C
Kalibreringstemperatur 23...25°C
Relativ fugtighed < 99% RF (ikke-kond.)
Kapslingsklasse (kabinet / klemmer) IP68 / IP00

Mekaniske specifikationer

Dimensioner Ø 44 x 21,45 mm
Centerhul diameter Ø 6,35 mm / ¼ in
Vægt, ca. 50 g
Ledningskvadrat 1 x 1,5 mm2 flerkoret ledning
Klemskruetilspændingsmoment 0,4 Nm
Vibration IEC 60068-2-6
2...25 Hz ±1,6 mm
25...100 Hz ±4 g

Fælles specifikationer

Forsyning

Forsyningsspænding 7,5*...30** VDC
Internt effekttab ≤ 850 mW
Tillæg på min. forsyningsspænding ved brug af testterminaler 0,8 V
Min. belastningsmodstand ved > 37 V forsyning (Vforsyning – 37) / 23 mA

Isolationsspænding

Isolationsspænding, test / drift 2,5 kVAC / 42 VAC

Reaktionstid

Reaktionstid 75 ms
Programmerbar dæmpning 0...60 s
Polaritetsbeskyttelse Alle indgange og udgange
Opvarmningstid < 5 min.
Opstarttid < 2,75 s
Programmering Loop Link & HART
Skrivebeskyttelse Jumper eller software
Signal- / støjforhold > 60 dB
Langtidsstabilitet, bedre end ±0,05% af span/år (±0,18% af span/5 år)
Signaldynamik, indgang 24 bit
Signaldynamik, udgang 18 bit
Virkning af forsyningsspændingsændring < 0,005% af span / VDC
Nøjagtighed Se manual
EMC-immunitetspåvirkning < ±0,1% af span
Udvidet EMC-immunitet: NAMUR NE21, A-kriterium, gniststøj < ±1%

Indgangspecifikationer

RTD-indgang

RTD-type Pt10...10000, Ni10...10000, Cu5...1000
Kabelmodstand pr. leder 50 Ω (max.)
Virkning af følerkabelmodstand (3- / 4-leder) < 0,002 Ω / Ω
Følerstrøm < 0,15 mA
Følerfejlsdetektering Ingen, Kortsluttet, Afbrudt, Kortsluttet eller Afbrudt

TC-indgang

Termoelement type B, E, J, K, L, N, R, S, T, U, W3, W5, LR
Koldt loddestedskompensering (CJC) Konstant, intern eller ekstern via Pt100- eller Ni100-føler
Følerfejlsdetektering Ingen, Kortsluttet, Afbrudt, Kortsluttet eller Afbrudt

Lineær modstandsindgang

Måleområde / min. område (span) 0 Ω...100 kΩ / 25 Ω
Kabelmodstand pr. leder (max.) 50 Ω
Følerstrøm < 0,15 mA
Følerfejlsdetektering Ingen, Afbrudt

Potentiometerindgang

Potentiometer min....max. 10 Ω...100 kΩ
Måleområde / min. område (span) 0...100% / 10%
Kabelmodstand pr. leder (max.) 50 Ω
Følerstrøm < 0,15 mA
Følerfejlsdetektering Ingen, Kortsluttet, Afbrudt, Kortsluttet eller Afbrudt

mV-indgang

Måleområde -800...+800 mV (bipolar) -100 to 1700 mV
Min. måleområde (span) 2,5 mV
Indgangsmodstand 10 MΩ
Følerfejlsdetektering Ingen, Afbrudt

Udgangspecifikationer

Fælles udgangsspecifikationer

Normalområde, programmerbart 3,8...20,5 / 20,5...3,8 mA
Udvidet område (udgangsgrænser), programmerbart 3,5...23 / 23...3,5 mA
Opdateringstid 10 ms
Belastning (v. strømudgang) ≤ (Vforsyning -7,5)/0,023 [Ω]
Belastningsstabilitet < 0,01% af span/100 Ω
Følerfejlsindikation Programmerbar 3,5…23 mA
NAMUR NE 43 Upscale/Downscale > 21 mA / < 3,6 mA
HART-protokolrevisioner HART 7 og HART 5

Overholdte myndighedskrav

EMC 2014/30/EU & UK SI 2016/1091
ATEX 2014/34/EU & UK SI 2016/1107
RoHS 2011/65/EU & UK SI 2012/3032
EAC TR-CU 020/2011
EAC Ex TR-CU 012/2011

Godkendelser

ATEX DEKRA 16ATEX0047X
IECEx IECEx DEK. 16.0029X
CSA CSA 16.70066266
c FM us FM16US0287X / FM16CA0146X
INMETRO DEKRA 23.0002X
NEPSI GYJ23.1227X
EAC Ex EAEU KZ 7500361.01.01.08756
EU RO MR Type Approval MRA0000023
SIL SIL 2 / SIL 3-certificeret via Full Assessment iht. IEC 61508

NB

NAMUR NE95-rapport Venligst kontakt os
* / ** Se manual
