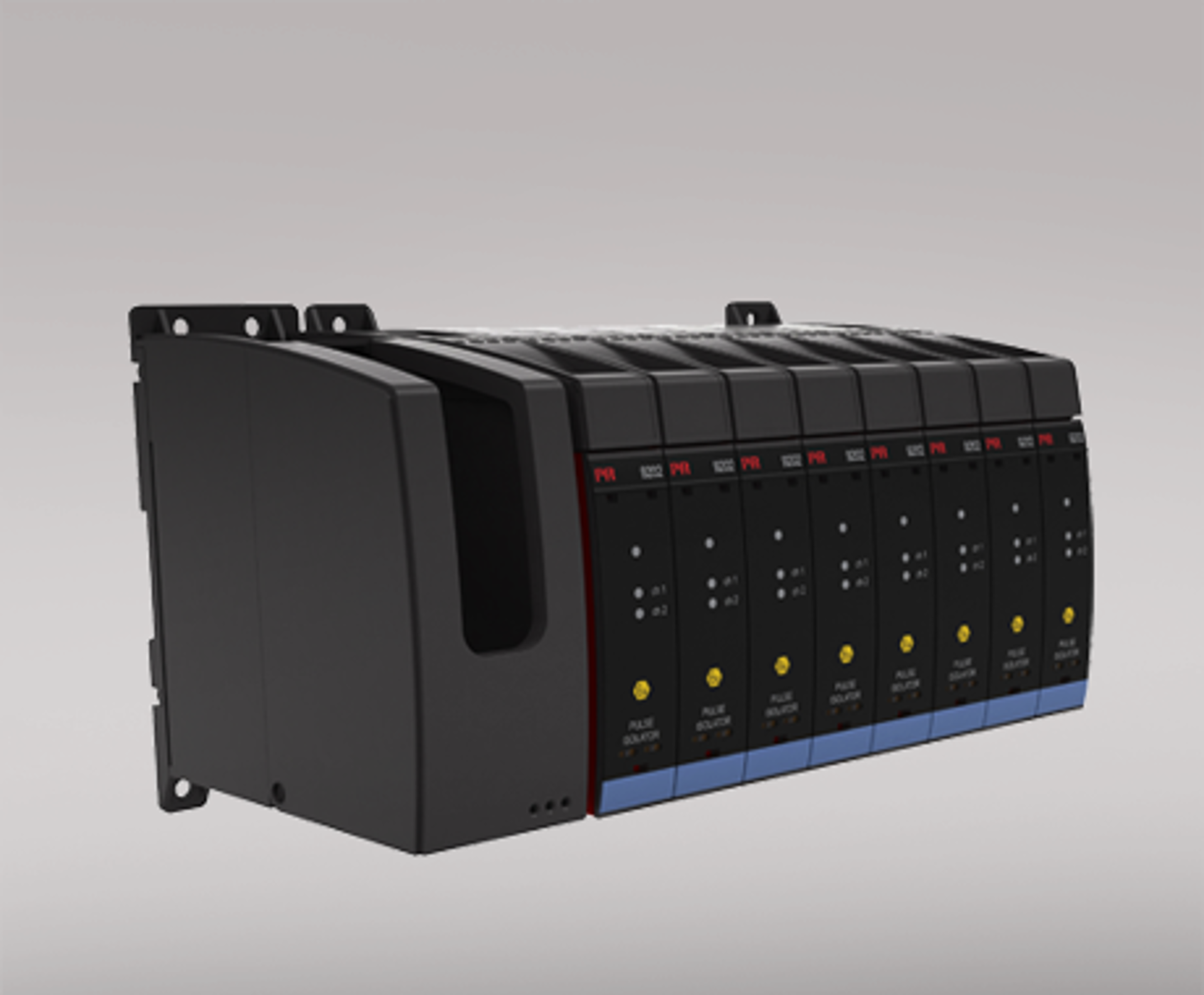

9000系统背板
PR 7908
- 使用预制 I/O 电缆，提供背板和非本安控制系统之间安全便捷的连接
- 信号的直接传输，冗余和复制 - 包含 HART I/O
- 安装八块9000系列产品可靠紧凑高端设计
- 数字输出和 LED 指示背板系统运行状态
应用
- 7908 背板构建起 9000 系列产品和标准自动控制系统之间可靠友好的连接。
- 通过标准化的自动控制系统电缆和插头连接背板和系统 I/O 卡件。
- 可以实现信号直接传输，冗余，复制，包括 HART I/O 系统连接（HART MUX）。
- 9000 系列产品能够隔离和变送来自危险区域的 AI，AO，DI 和 DO 信号，或将这些信号送入危险区域，而背板则将这些信号集中送入控制系统 I/O 卡件。
- 安装在背板上的 9000 系列产品依旧符合 SIL2/SIL3 认证要求。
技术特点
- 安装八块9000系列产品的可靠紧凑高端设计。
- 指示9000 产品和主/备电源状态的数字量报警输出。
- 宽幅 24VDC 供电和冗余电源连接解决方案。
安装调试
- 安全区域或 Zone 2 / Div 2 区域水平/垂直控制柜底板或壁挂式安装。
- 9000 产品钢琴键式排布一键卡扣式安装方式，支持热插拔。
- 位号和 ID 标签能够轻松标记在钢琴键结构上。
- 宽使用温度范围： -20...+60°C.
数据表&手册
数据单
- 7908.pdf
- 最新的版本
产品手册
- 7908V102_UK.pdf
- 7908V101_UK.pdf
- 7908V100_UK.pdf
- 之前的版本
- 最新的版本
接线手册，ABB
- 7900AWM102_UK.pdf
- 7900AWM101_UK.pdf
- 7900AWM100_UK.pdf
- 之前的版本
- 最新的版本
接线手册，Honeywell
- 7900HWM102_UK.pdf
- 7900HWM101_UK.pdf
- 7900HWM100_UK.pdf
- 之前的版本
- 最新的版本
接线手册，通用型
- 7900UWM103_UK.pdf
- 7900UWM102_UK.pdf
- 7900UWM101_UK.pdf
- 之前的版本
- 最新的版本
接线手册，Yokogawa
- 7900YWM102_UK.pdf
- 7900YWM101_UK.pdf
- 7900YWM100_UK.pdf
- 之前的版本
- 最新的版本
认证&证书
ATEX 证书
IECEx 证书
- 7908IEC_130044X_issue1.pdf
- 7908IEC_130044X_issue0.pdf
- 之前的版本
- 最新的版本
FM 证书
- 79xx_FM.pdf
- 最新的版本
UL 证书
- 7908_16_UL.pdf
- 最新的版本
EAC 宣言
Metrology Pattern Approval (MPA), Russia
- MPA_Russia.pdf
- 最新的版本
补充文档
欧盟符合性声明
选型指南
安全指南
订购单
环境条件
| 工作温度 | -20°C 至 +60°C |
| 存储温度 | -40°C 至 +85°C |
| 相对湿度 | < 95% RH （无冷凝） |
| 安装条件 | 污染等级 2 & 测量/过压等级 II |
机械规格
| 结构尺寸（高x宽x深） | 144 x 247 x 141 mm |
| 导线规格 |
2,5 mm2 / AWG 12
（供电1/2和状态继电器输出） |
常用规格
电源 |
|
| 电源电压 | 20...31,2 VDC（24 DC 额定） |
| 最大功耗 | ≤ 30 W |
隔离电压 |
|
| 隔离电压，测试/工作 |
500 VAC / 50 VAC
（电源 1 & 2 和状态继电器之间基本隔离） |
| 可更换熔断器 | 熔断器 F1 & F2：1,6 A SB，250 V，规格 TR5 |
输出规格
状态继电器 |
|
| 最大电压 |
32 V (Zone 2 / Div. 2 area)
42 V (Safe area) |
| 最大电流 |
100 mA (Zone 2 / Div. 2 area)
100 mA (Safe area) |
符合标准
| EMC | 2014/30/EU |
| EAC | TR-CU 020/2011 |
认证
| c UL us, UL 508 | E231911 |
| ATEX | DEKRA 13ATEX0136X |
| IECEx | DEK 13.0044X |
| FM | 0003049918-C |
