从脉冲信号中获取准确的过程数据

脉冲信号和频率信号的应用范围极广，从旋转搅拌器和传送带系统到流量计、计量设备和包装机。

尽管物理过程可能各不相同，但它们通常依赖同一个基本原理：传感器产生与运动、旋转或流动成比例的脉冲。

挑战在于，脉冲信号本身并不能直接代表某个过程值。相反，同一串脉冲序列可以根据应用需要测量的内容，以多种不同的方式进行解释。

速度与距离

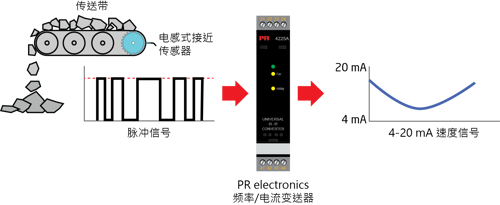

以一个电感式接近传感器从传送带滚筒上拾取信号为例。





脉冲频率可用于计算：

• 传送带速度（米/分钟）

• 物料进给速率

• 机器同步

但是，如果将脉冲在一段时间内进行累积，同一编码器还可以用来确定：

• 移动距离

• 已生产的电缆长度

• 产品位置

这种区别非常关键：速度描述的是物体此刻运动有多快。距离描述的是物体在一段时间内移动了多远。

这两个数值都来自同一个传感器，但需要完全不同的信号处理策略。

流量与体积

同样的原理也适用于流量应用。

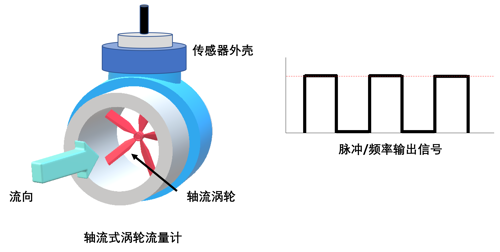

脉冲输出流量计产生的脉冲与液体在管道中的流动成正比。





脉冲频率可用于确定：

• 流量（升/分钟）

• 流量（m³/h）

• 流量（加仑/分钟）

如果将脉冲进行累积，则可用来确定：

• 总用水量

• 批次体积

• 罐体加注体积

在这种情况下：流量描述的是当前的流动速率。体积描述的是通过系统的总量。

虽然这两个数值都来自同一个流量计，但它们本质上是不同的测量类型。

为什么这种区别如此重要

在选择仪表类型时，充分理解基于速率的测量与累积测量之间的差异至关重要。

典型应用会问：

• “当前转速是多少？”

• “当前传送带速度是多少？”

•  “当前流量是多少？”

这类问题需要连续进行频率测量。

典型应用会问：

• “已经生产了多少米？”

• “已经消耗了多少水？”

• “自复位以来发生了多少个脉冲？”

这些问题则需要脉冲累积和总量累积。

如果选择了错误的测量原理，系统也许能给出正确的瞬时值，却无法提供过程所需的累积值。

当需要精确总量累积时，仅依靠 PLC 或 SCADA 系统对采样到的速率信号进行积分，往往会引入测量误差。例如，通过定期对流量信号进行采样来估算体积，通常不如使用专用的总量累积功能准确。

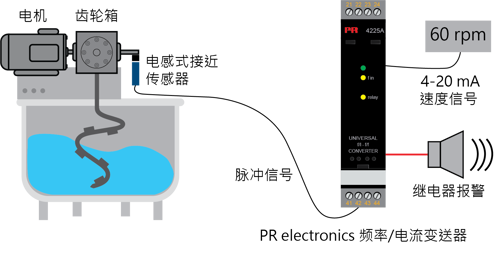

应用示例：监测制药生产中的搅拌器转速

转速是制药生产中的关键工艺参数之一。

搅拌速度直接影响：

• 产品质量

• 批次一致性

• 溶解速率

• 过程可重复性

许多搅拌器采用电感式传感器、霍尔效应传感器或编码器，产生与轴转速成正比的脉冲信号。

挑战在于，控制系统通常需要标准过程信号，而不是原始频率信号。

通过将频率转换为 RPM 等工程单位，并输出标准过程信号（即 4-20 mA），操作人员既能持续掌握过程状态，又能保持与现有控制系统的完美兼容。

应用示例：集成脉冲输出流量计

许多流量计提供的是脉冲输出，而不是模拟过程信号。

例如：

• 涡轮流量计

• 水表

• 桨轮式流量计

• 加药系统

脉冲频率与流量成正比。随着流量增加，脉冲频率随之升高。

对于机械制造商和 OEM 来说，这带来了挑战，因为最终客户可能会选择不同类型的流量计技术。

某些安装可能使用数字电平输出的流量传感器。另一些则采用簧片触点式水表。还有的会使用 PNP 脉冲输出。

其次，每个脉冲所代表的体积由具体品牌和产品自行定义，因此能够轻松设置“一个脉冲等于 X 体积”就尤为重要。此时，具有脉冲分频功能的信号调节器就非常有价值。

在这些应用示例中，灵活的信号调节可将不同类型的信号统一转换为一致的过程信号，而无需重新设计控制系统。

什么是频率/电流变送器？它们有何用途？ 想了解如何将脉冲信号和频率信号集成到工业控制系统中吗？本文将深入介绍 PR electronics 多功能频率变送器的功能，涵盖支持的信号类型、转换原理，以及用于可靠过程监控和控制的模拟、数字和继电器输出选项。 阅读更多

为什么高质量的信号调节是获取精准过程数据的关键

精确的脉冲信号和频率信号测量，远不止依赖传感器本身。

在真实工业环境中，信号质量会受到电噪声、长距离电缆、变频驱动器 (VFD)、电机起动器以及开关电源等因素的影响。

如果没有适当的信号调节，这些干扰可能导致误判脉冲、测量值不稳定，或对速度、流量、距离、体积的计算出现偏差。

电气隔离有助于消除接地回路，以及现场设备与控制系统之间的电位差。这样不仅提升了测量稳定性，也能保护所连接设备免受电气干扰。

良好的 EMC 性能同样至关重要。脉冲信号依赖对每一次电平转换的精确检测。电磁干扰可能引入多余脉冲或掩盖有效脉冲，从而导致过程值不准确，频繁触发误报警。

信号滤波则提供了额外的一层保护，尤其在使用机械触点或簧片开关类传感器时尤为重要。通过滤除触点抖动和瞬态噪声，既能保持测量结果稳定，又不会牺牲响应速度。




无论是测量转速、传送带速度、流量还是总量体积，可靠的过程数据都始于干净稳定的信号。有效的隔离、良好的 EMC 抗扰度以及噪声滤波，确保呈现给操作员和控制系统的数值真实反映现场过程。

选择合适的信号调节解决方案

频率测量与总量累积

在选择信号调节设备时，这一区别显得尤为关键。

利用频率变送器实现脉冲到模拟/频率信号的转换：PR 3225、PR 4225 和 PR 5725

PR 3225、PR 4225 和 PR 5725 针对基于频率信号的测量进行了优化，例如：

• 转速

• 传送带速度

• 流量

• 频率监控

它们的作用是将输入的脉冲频率转换为：

• 4-20 mA

• 0-10 V

• 频率输出

• 继电器信号

• 瞬时值的显示读数

换句话说，它们回答的是：“现在发生了什么？当前信号速率是多少？”

示例：

• 当前转速

• 当前皮带速度

• 当前流量

它们并非设计为脉冲总量累积器，也不应被视为累积距离、体积或产量计数的解决方案。

利用频率变送器进行脉冲到脉冲/频率/模拟信号的转换：PR 5223 和 PR 5225

有些应用需要的不仅仅是瞬时测量。

例如以下应用：

• 体积总量累积

• 长度测量

• 产品计数

• 批次管理

• 产量累积

系统必须随着时间推移对脉冲进行计数和处理。

这类应用需要的是总量累积和数学运算，而不仅仅是简单的频率转换。

这正是 PR 5223 和 PR 5225 等可编程设备发挥作用的地方。

它们可以根据具体应用进行配置，执行专用计算、脉冲累积以及高级缩放功能，同时支持基于速率和基于累积的测量。

产品应用指南：

应用	测量类型	典型解决方案
搅拌器转速	速度	PR 3225 / 4225
传送带速度	速度	PR 3225 / 4225
瞬时流量	流量	PR 3225 / 4225
已生产的电缆长度	距离	PR 5223 / 5225
产品计数	总量累积	PR 5223 / 5225
用水量	体积	PR 5223 / 5225
批次体积	体积	PR 5223 / 5225
显示读数	流量/速度	PR 5725

从脉冲信号到有价值的过程信息

无论应用涉及搅拌器、传送带系统、流量计、编码器还是整条生产线，其根本挑战始终如一：将脉冲信息转换为有意义的过程数据。

关键在于，准确判断您的应用需要的是速度、流量这类瞬时值，还是距离、体积这类累积值。

通过选择合适的信号处理策略，工程师可以简化系统集成，提高测量精度，并打造更加灵活的自动化解决方案。
