非标准模拟信号的信号调理

需要测量超出 PLC 或控制系统标准输入范围的信号吗？

许多实际工况中的过程信号并不能完全落入典型控制系统的标准输入范围。

如基于分流电阻的电流测量、燃烧与排气传感器监测、双极性到单极性信号转换以及电池电压监测等应用，通常都需要经过可靠的信号调理，PLC 或其他控制设备才能放心使用这些信号。

领先自动化品牌的标准 PLC 输入卡通常支持 0–10 V、±10 V、0–20 mA 和 4–20 mA 等范围。但在实际应用中，工程师经常需要测量超出这些范围的电压和电流。这就产生了对精确、稳定且易于配置的信号调理的迫切需求。

在这些应用中，成功的信号调理取决于几个关键技术特性：

客户挑战	信号转换器如何发挥作用	客户价值
在测量非常小的信号幅度时，即使轻微的电噪声也会降低信号质量，进而影响测量结果。	高信噪比有助于在整个调理链中保持低电平信号的完整性。	更清晰的测量、更高的精度，以及对低电平信号数据更高的可信度。
小幅度信号通常会受到接地参考差异和地环路电流的影响，从而引入测量偏移。	隔离输入消除了地环路的影响，使测量点能够独立浮置。	即便在电噪声较大的环境中也能获得更可靠的测量——无需依赖理想的接地等电位。
放大小信号可能会随着时间推移带来偏移和增益漂移，从而降低长期测量稳定性。	稳定、低漂移的设计结合简单的量程设定，有助于长期保持测量精度，并显著简化参数设置。	在整个装置生命周期内保持可靠性能的同时，减少调试和重新校准所花费的时间。
在测量较高电压时，测量点的电位差可能会超过标准 PLC 输入卡的隔离极限。	高工作电压隔离——通常为 250 至 300 V AC/DC——有助于安全地将现场信号与控制系统隔离开来。	更有效地保护 PLC 输入卡，降低故障风险，并避免因浪涌或持续承受电压应力而导致的不必要更换。
当只能依赖标准输入范围，或必须进行复杂的增益与偏移手动调整时，要将较高电压精确缩放到目标测量范围往往十分困难。	可轻松配置自定义上、下限范围，让信号与您的具体应用精准匹配，同时不牺牲测量精度。	更精准地覆盖您的真实运行范围、加快现场设置、并在调试过程中显著减少微调时间。

非标准电流和电压信号的解决方案：

了解 PR 4179、PR 4179B 和 PR 4184

PR 4179、PR 4179B 和 PR 4184 源于多年的现场应用经验，专为解决标准 PLC 输入卡无法单独应对的信号转换难题而设计。

这些通用信号转换器在紧凑的 DIN 导轨式结构中集成了高度的灵活性、精确度以及便捷的设置体验。通过前置卡扣式显示屏即可轻松访问用户可编程功能，使配置、量程设定和诊断在调试与维护期间都变得直观高效。

PR 4179 – 通用 AC/DC 变送器

PR 4179B – 通用开关放大器

PR 4184 – 通用单/双极信号变送器

• 测量交流电流和电压信号，并将其转换为直流信号。响应时间 < 0.75 秒，测量精度优于 0.3%。可编程的单极/双极自定义电流输出 0...23 mA / ±23 mA，或电压输出 0...10 V / ±10 V（PR 4179）。

• 2 个常开继电器，250 VAC / VDC，支持多种继电器功能：设定点、窗口、故障指示、闭锁、电源（PR 4179B）。

• 可测量直流电压（最高 ±300 VDC）或直流电流（最高 ±100 mA）。

• 用户可配置的双极或单极 I/O，使 PR 4184 几乎适用于任何直流电压或电流转换。

• < 20 ms 的快速响应时间，可测量由扭矩、位置、电流和加速度传感器产生的信号。

• 辅助电源 > 16 V（23 mA）。

• 精度优于所选量程的 0.05%。

了解 PR 4179

了解 PR 4179B

了解 PR 4184

应用

这些设备非常适用于需要将非标准电流或电压信号转换为稳定、可用控制信号的各种应用。常见示例包括电机负载监测、电池堆监测，以及对低电平或高电位直流信号的测量。

电机负载监测

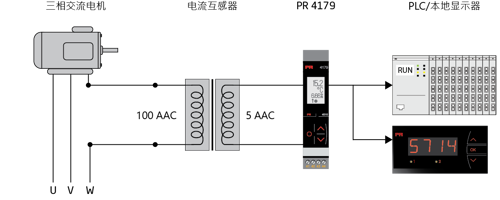

在破碎机和研磨机等应用中，电机电流可作为负载的可靠指示量。通过匹配电流互感器测量一相电流并将其连接到 PR 4179，可将信号转换为 4–20 mA 输出，用于面板表或控制系统。这不仅实现了本地负载指示，还支持可调节的跳闸设定点，并额外提供一层针对过载和机械运动堵转的保护。

优势：现在可以通过面板表对负载进行本地监控，同时引入了二次过载保护，便于本地调节并进一步提升安全性。

电池荷电状态监测

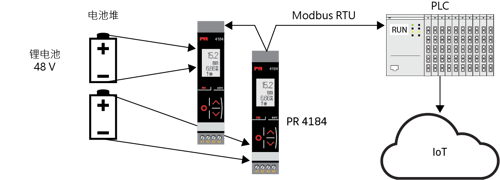

在由太阳能电池系统供电的远程遥测和控制装置中，持续掌握电池模块的健康状况至关重要。PR 4184 可用于监测各个电池模块，并将每个测量值转换为发送至控制系统的稳定信号。

例如，在监控一组由多个 55 V 电池模块组成的电池堆时，可将多台 PR 4184 与 PR 4511 通信接口一起安装，为基于 PLC 的遥测解决方案提供 Modbus RTU 通信。

优势：这样一来，电池状态一目了然，计划外停机大幅减少，维护策略也从被动更换升级为更加积极主动的服务规划。

为什么选择 PR 4179 和 PR 4184？

PR 4179 和 PR 4184 为您提供了一种实用、可靠的方法，将非标准的交流和直流信号转换到您的 PLC、控制系统或监控设备真正可用的量程范围内。

您无需再费力弥补标准输入卡的局限性，即可获得高精度信号转换、强健的电气隔离、灵活的量程缩放，以及在各种工业应用中的简便集成。

无论您是在进行电机负载监测、测量电池模块电压，还是对低电平和高电位直流信号进行调节，这些转换器都能帮助提升测量可信度，保护宝贵的控制硬件，并减少在安装、设置和调试上花费的时间。

最终，您的信号链将更加稳健，过程工况更加透明清晰，整体解决方案也更易于部署、维护，并在长期运行中值得信赖。
