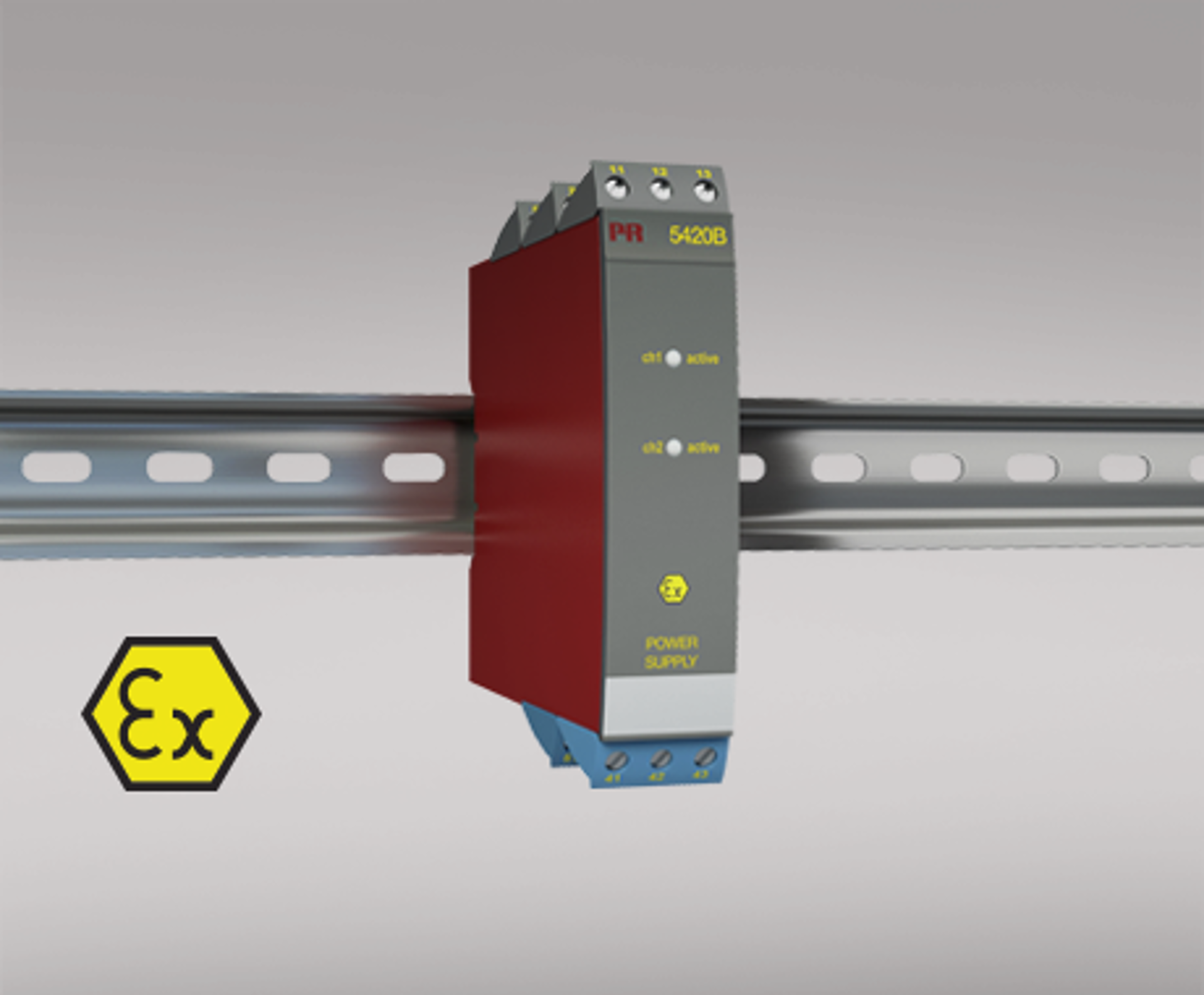

防爆电源模块



5420B



  • 双通道
  • 5端口 3.75 kVAC 电气隔离
  • 危险区域输出电压 > 18 V
  • 有源电流回路检测
  • 交直流通用电源供电
  1. 总览 + -

  2. 技术数据 + -

  3. 订购和交货 + -

  4. 选择 PR 原因 + -

应用

  • 危险区域设备供电电源安全栅
  • 危险区域二线制设备带回路检测供电安全栅。

技术特点

  • PR5420B 具备一副继电器干接点,当输出回路电流超限时,继电器动作。
  • 电源和输出的浮地和电气都相互独立

安装调试

  • 标准垂直或水平 DIN 导轨安装。每米 DIN 导轨可以实现多达84个通道

数据表&手册


数据单

产品手册

俄语手册

认证&证书


ATEX 证书

EAC 宣言

EAC Ex 证书

Metrology Pattern Approval (MPA), Russia

补充文档


欧盟符合性声明

安全指南


安全指南

环境条件

工作温度 -20°C 至 +60°C
标定温度 20...28°C
相对湿度 < 95% RH (无冷凝)
防护等级 IP20

机械规格

结构尺寸(高x宽x深) 109 x 23,5 x 130 mm
重量(大约) 215 g
DIN轨类型 DIN 46277
导线规格 1 x 2,5 mm2 绞线
螺丝端子力矩 0,5 Nm

常用规格

电源

电源电压,通用 21,6...253 VAC,50...60 Hz 或 19,2...300 VDC
最大功耗 ≤ 4 W(双通道)
部功耗 ≤ 2 W(双通道)
熔断器 400 mA SB / 250 VAC

隔离电压

隔离电压,测试/工作 3,75 kVAC / 250 VAC
PELV/SELV IEC 61140
EMC 电磁兼容对精度的影响 < ±0,5%
扩展的 EMC 电磁兼容对精度的影响: NAMUR NE21,A criterion, burst < ±1%

输出规格

继电器输出

最大电压 250 VRMS
最大电流 2 ARMS
最大 AC 功率 100 VA
最大负载,24 VDC 1 A
输出电压 > 18 VDC 20 mA时
输出电流 28 mA 单个通道(最大)
继电器输出:限值范围内 ON > 3,8...< 20,5 mA

符合标准

EMC 2014/30/EU
LVD 2014/35/EU
EAC TR-CU 020/2011

认证

ATEX DEMKO 99ATEX126256, II (1) GD [EEx ia] IIC
EAC Ex RU C-DK.HA65.B.00355/19
