2224


阀门控制器



2224



  • 面板按钮调节参数
  • mA,V 和 Ω 信号输入
  • 斜坡时间,跳值启动,反转,斩波频率和死区
  • 3位 LED 显示 % I-值
  • 单/双通道版本
  1. 总览 + -

  2. 技术数据 + -

  3. 配件 + -


高级功能

  • 3位 LED 显示和按钮设定产品参数。
  • 密码保护参数调节权限,防止任何未经授权的修改

应用

  • 控制和调节单/双线圈液压和气动比例阀,用于精准流量调节线性柔和加/减速,输出信号调制死区设定
  • 非常适合操纵杆 A/B 向运动调节,避免直接切换。

技术特点

  • 工作时显示输出电流 I 的百分比 % 值。
  • 可设定标准电压、电流、操纵杆/电位计输入信号,或者指定特殊信号。
  • 外部控制信号决定产品启停。
  • 输出为脉动电流,防止比例阀粘连
  • 可选调制频率(PWM)范围 8 至 400 Hz 之间。
  • 多种可调功能参数,例如电流输出,斜坡时间,跳值启动,反转,斩波频率,死区和 ON/OFF 功能。

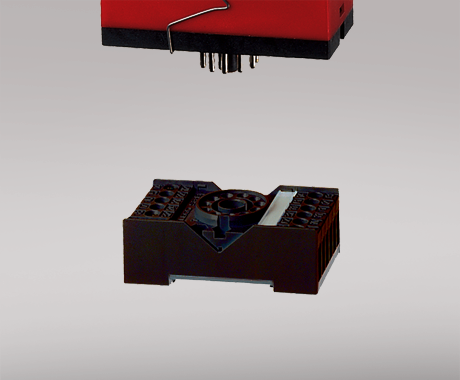

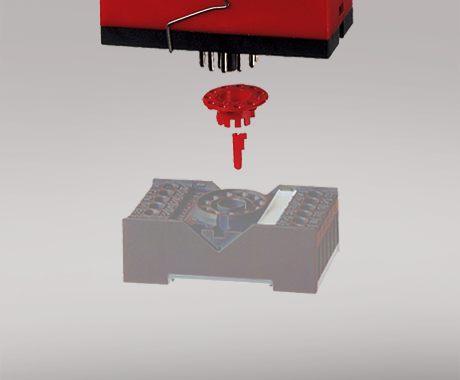

  • 需要配合11极插座使用,通过11极插座 7023 和防误装附件 7024 可以实现标准 DIN 导轨或背板安装

数据表&手册


数据单

产品手册

补充文档


欧盟符合性声明

认证&证书


EAC 宣言

Metrology Pattern Approval (MPA)

环境条件

工作温度 -20°C 至 +60°C
相对湿度 < 95% RH (无冷凝)
防护等级 IP50

机械规格

结构尺寸(高x宽x深) 80,5 x 35,5 x 84,5 mm(深度尺寸不包含背后插针长度)
重量(大约) 130 g

常用规格

电源

电源电压 (nom. 12 V / 24 V) 9.6...28.8 VDC
部功耗 2 W / 24 V 1,8 W / 12 V
程序设计 前面板设定参数
更新时间 30 ms
温度系数 0,01%/°C
精度 优于 0,2% 所设量程
线性误差 0,2%
EMC 电磁兼容对精度的影响 < 2% 所设量程

输入规格

电流输入

测量范围 0...20 mA 4...20 mA
输入电阻 50 Ω + PTC (54 Ω)

电压输入

测量范围 0/0,2...1 V 和 0/2...10 V
输入电阻 10 MΩ

电位器输入

电位器 最小…最大 0...10 V 或 ±10 V / 10 kΩ
运行/关闭 PNP / 2,2 kΩ, 12 / 24 V
Imax.1 & Imax.2 PNP / 2,2 kΩ, 12 / 24 V
A / B 通道 PNP / 2,2 kΩ, 12 / 24 V
不动作区间 输入量程的 0...99.9%

输出规格

输出电压 电源电压-0,5 V(最大)
输出功率 36 W(最大)
输出电流 3000 mA 平均值
电流峰值 7 A
参考电压 10 VDC(阀A) ±10 VDC(阀 A & B)
斜坡上升&下降时间 时间 0...10.0 s
PWM 频率 8...400 Hz(以 1 Hz 为步进单位)
所设量程 = 当前所选范围

符合标准

EMC 2014/30/EU
RoHS 2011/65/EU
EAC TR-CU 020/2011
