RTD'er - nøglen til præcise temperaturmålinger i industrien


Usikker på, hvad en RTD er, eller hvilken type du skal vælge for at få den bedst egnede til din applikation? Bare rolig, vi hjælper dig! I denne vidensartikel tager vi dig under armen, mens vi arbejder os igennem de mest almindelige RTD-typer, hvordan de er konstrueret samt deres fordele og ulemper. Lad os springe ud i det.

Lad os starte med begyndelsen

En RTD-temperaturføler er en lille enhed, der normalt bruges til udførelse af temperaturmålinger i en lang række industrielle applikationer. "RTD" står for "Resistance Temperature Detector" eller modstandstemperaturdetektor, og de er generelt mere præcise og byder på højere stabilitet end termoelementer og andre temperaturfølere ved måling inden for anbefalede temperaturområder.

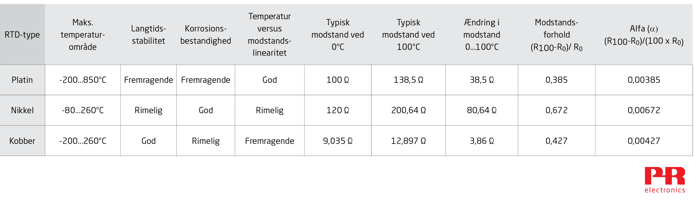

Nu, hvor vi har fastlagt, hvad en RTD er, kigger vi på tre af de mest almindelige typer RTD'er (hhv. platin-, nikkel- og kobber-RTD'er), og hvad der adskiller dem fra hinanden.

Platin-RTD'er

RTD'er lavet af platin identificeres ved den foranstående betegnelse Pt efterfulgt af et tal, der angiver den nominelle modstand ved 0 grader C, f.eks. Pt100.

Platin-RTD'er er den mest almindeligt forekommende RTD-type i industrielle applikationer. Det skyldes, at platin har en unik korrosionsbestandighed samt en god langtidsstabilitet og kan måle et meget bredt temperaturområde (-200…+850°C).

De er imidlertid også den dyreste valgmulighed.



Nikkel-RTD'er

Nikkel-RTD'er identificeres ved den foranstående betegnelse Ni efterfulgt af et tal, der angiver den nominelle modstand ved 0 grader C, f.eks. Ni120.

Disse koster mindre end platin og har en god korrosionsbestandighed. Nikkel ældes imidlertid hurtigere og mister nøjagtighed ved højere temperaturer. Nikkel er begrænset til et temperaturområde på -80…+260°C.



Kobber-RTD'er

Identificeres ved den foranstående betegnelse Cu efterfulgt af et tal, der angiver den nominelle modstand ved 0 grader C, f.eks. Cu10.

Af de 3 RTD typer har kobber RTD'er den bedste linearitet mellem modstand og temperatur, og kobber er samtidig et prisbilligt materiale. Kobber oxiderer imidlertid ved højere temperaturer. Kobber er begrænset til et temperaturområde på -200…+260°C.







Hvordan er en RTD konstrueret?

Der er tre måder at konstruere RTD'er: trådviklede RTD'er, spoleelement-RTD'er og tyndfilm-RTD'er. Vi gennemgår hver af dem nedenfor.





Trådviklet RTD





For det første har vi den trådviklede RTD-type. I dette tilfælde vikles en modstandstråd omkring en ikke-ledende kerne, som normalt er fremstillet af keramik. Følerproducenten tilpasser omhyggeligt modstandstrådens længde for at opnå den specificerede modstand ved 0°C. Dette kaldes “R0” modstanden.



Derefter monteres der tilledninger på modstandstråden, og der påføres en glas- eller keramikoverflade over tråden for at beskytte den. Når temperaturen stiger, forøges modstandstrådens længde en lille smule. Det skal sikres via designet, at modstandstråden ikke snor sig eller på anden måde deformeres ved temperaturstigninger. Det er nødvendigt, fordi mekaniske belastninger forårsager ændringer i trådens modstand.



RTD'er af laboratoriekvalitet, der bruges i kalibrerings- og standardlaboratorier, eliminerer denne fejlkilde ved at have modstandstråden viklet løst omkring en ikke-ledende støttekerne. Denne type RTD kan laves ekstremt nøjagtig, men er skrøbelig og uegnet til de fleste industrielle applikationer.





Spoleelement-RTD





Den anden måde at konstruere en RTD på er med den snoede element-RTD, hvor modstandstråden er rullet til små spoler, der passer løst i en keramisk form, som efterfølgende fyldes med et ikke-ledende pulver. Modstandstråden kan frit udvide sig og trække sig sammen i overensstemmelse med temperaturændringer, hvilket minimerer fejl som følge af mekanisk belastning. Pulveret forøger hastigheden på varmeoverførslen til spolerne, hvorved reaktionstiden forbedres. Spoleelement-RTD'er beskyttes normalt med et metalhylster og anvendes i industrielle applikationer.





Tyndfilm-RTD





Til sidst har vi tyndfilm-RTD'er, som masseproduceres og koster mindre end de andre RTD-typer. De er mindre, og de har hurtigere reaktionstid end de andre, hvilket er ønskværdigt i mange applikationer. De fremstilles ved at afsætte en tynd bane af platin på et keramisk underlag.



Producenten trimmer modstanden ved 0°C ved hjælp af en laser. Tyndfilm-RTD'er er ikke så præcise som de andre typer, fordi:



  • R0-modstanden ikke kan justeres så præcist som ved de andre typer.
  • Det keramiske underlag og platinbelægningen udvider sig ikke helt ens. Dette skaber en deformeringsfejl ved højere temperaturer.
  • Da tyndfilm-RTD'er er mindre, skaber RTD-målestrømmen en lidt større fejl som følge af egenopvarmning i RTD'en.





Ledningskonfigurationer af RTD'er

RTD-følere kan leveres som 2-tråds, 3-tråds eller 4-tråds, hvilket hver især giver forskellige fordele:

  • 2-tråds konfiguration: Den enkleste og mest omkostningseffektive valgmulighed, som egner sig til korte strækninger, hvor modstanden i tilslutningsledningerne ikke påvirker nøjagtigheden i væsentlig grad. Den benyttes ofte i industrielle applikationer, hvor en høj målenøjagtighed ikke er et krav.

  • 3-tråds konfiguration: Den mest benyttede konfiguration, der kompenserer for modstanden, som tilføjes af selve ledningerne, og som kan forskyde temperaturudlæsninger. Denne opsætning foretrækkes af hensyn til højere nøjagtighed over moderate afstande.

  • 4-tråds konfiguration: Giver den bedste nøjagtighed ved at eliminere ledningsmodstandens indvirkning. Denne opsætning er ideelt egnet til præcisionsmålinger i laboratorier og i applikationer, hvor den absolut højeste nøjagtighed er nødvendig.

Forståelse af disse konfigurationer er afgørende med henblik på udvælgelse af den rigtige RTD-opsætning i forhold til en applikations specifikke behov, så der opnås balance mellem omkostninger, bekvemmelighed og nøjagtighed.

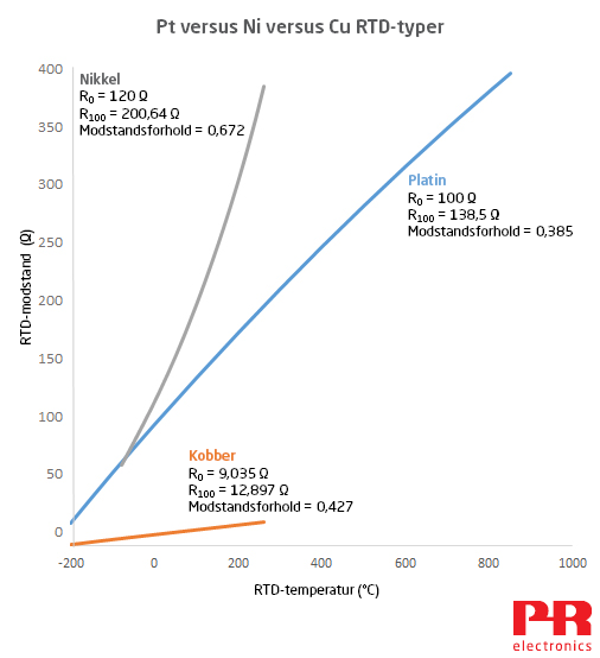

RTD-resistivitetsforhold

Begrebet "modstandsforhold" beskriver den gennemsnitlige kurvehældning på temperatur i forhold til modstand efterhånden som RTD-temperaturen ændrer sig fra 0°C til +100°C. Udtrykket for modstandsforhold er:



(R100-R0) / R0



Hvor:

R100 = RTD-modstand ved 100°C.

R0 = RTD-modstand ved 0°C.



Modstandsforholdet påvirkes af typen af metal og renheden af metallet, der bruges til fremstilling af RTD'en. Generelt gælder, at RTD'er med en høj R0-værdi i kombination med et højt modstandsforhold er lettere at måle præcist med, men andre egenskaber for metallet, der bruges i modstandstråden har også indvirkning på RTD'ens konstruktionsbetingede nøjagtighed.





Platin-RTD'er i industrielle applikationer er normalt i overensstemmelse med IEC 60751-standarden. Disse RTD'er har et modstandsforhold på (138,5 Ω - 100 Ω) / 100 Ω = 0,385 Ω / °C. I typiske industrielle applikationer beskyttes denne type RTD ved at sætte den ind i et hylster af rustfrit stål.



RTD-standarder af laboratoriekvalitet benytter platin med en højere renhed, som har et højere modstandsforhold: (139,2 Ω - 100 Ω) / 100 Ω = 0,392 Ω / °C. Ved temperaturer på mere end +670°C vil metalioner, der frigives fra sonden i rustfrit stål, forurene det meget rene platin og ændre dets modstandsforhold. Derfor er disse RTD'er i stedet beskyttet med en sonde fremstillet af kvartsglas eller platin. Disse sondematerialer forbliver de samme ved høje temperaturer, hvorved RTD'en forbliver upåvirket.



Nikkel-RTD'er, som er i overensstemmelse med DIN 43760, har et modstandsforhold på (161,7805 Ω – 100 Ω) / 100 Ω = 0,618 Ω / °C. Nikkel-RTD'er, som oftest anvendes i USA, har et modstandsforhold på (200,64 Ω – 120 Ω) / 120 Ω = 0,672 Ω / °C (vist i ovenstående diagram).



Kobber-RTD'er[1] fås med R0 = 9,035 Ω or 100 Ω. Begge typer har et modstandsforhold på 0,427:



(12,897 Ω - 9,035 Ω) / 9,035 Ω = 0,427 Ω / °C.

(142,7 Ω – 100 Ω) / 100 Ω = 0,427 Ω / °C.





Nikkel- eller kobber-RTD'er? Specifikke fordele

Nikkel giver en høj modstand ved 0°C og har et højt modstandsforhold, hvilket gør denne følsomme RTD let at måle. Disse egenskaber minimerer desuden fejl forårsaget af tilledningsmodstand. For en RTD er den omtrentlige fejl forårsaget af tilledningsmodstand:



Tilledningsmodstand / (R100-R0) x 0,01



For eksempel:

En 2-tråds nikkel-RTD måler temperaturen i en luftkanal. Hver tilledning har en modstand på 0,25 Ω, hvilket giver en samlet tilledningsmodstand på 0,5 Ω.



Fejlen forårsaget af tilledningsmodstand kan derfor beregnes på følgende måde:

0,5 Ω / (161,78 – 100) x 0,01 = 0,81°C. Dette er nøjagtigt nok i mange applikationer.



Til sammenligning følger her tallene for en 2-tråds platin-RTD med samme tilledningsmodstand:

0,5 Ω / (138,5 – 100) x 0,01 = 1,3°C.



Da en nikkel-RTD er så følsom, kan en prisbillig transmitter med lav nøjagtighed anvendes til at måle RTD'en med en acceptabel nøjagtighed. Nikkel-RTD'er findes i varme-/ventilations-/airconditionanlæg og andre prisfølsomme applikationer.



Kobber-RTD'er har samme temperaturekspansionshastighed og elektromagnetiske hysterese som kobberviklingerne, der bruges i elmotorer og generatorer. Af disse årsager bruges kobber-RTD'er sommetider til måling af viklingstemperatur.



Kobber har derudover et utroligt lineært forhold mellem temperatur og modstand. Derfor er det muligt at måle et meget smalt temperaturinterval meget præcist uden supplerende linearisering.



For eksempel:

En Cu100-RTD danner 100 Ω modstand ved 0°C og 142,743 Ω modstand ved 100°C. En lineær ekstrapolering giver den teoretiske modstand ved 50°C: (R100 – R0)/2 + R0



= (142,743 – 100)/2 + 100 = 121,3715 Ω



Iht. offentliggjorte tabeller over modstand ift. temperatur danner RTD'en en modstand på 121,3715 Ω ved 50°C, hvilket betyder at RTD'en er funktionelt lineær ved 0…+100°C.



Kobbers ulinearitet bliver ikke åbenbar, medmindre der måles et bredt interval. Hvis der eksempelvis måles 0…+200°C, giver en lineær ekstrapolering den teoretiske modstand ved 100°C som (185,675 – 100) / 2 + 100 = 142,838 Ω. Iht. tabellerne er RTD-modstanden ved 100°C imidlertid 142,743 Ω.



Forskellen på +0,095 Ω i °C: 0,095 Ω / 0,427 Ω pr. grad = en fejl på +0,222°C.



RTD tolerance

De fleste følerproducenter laver platin-RTD'er med nøjagtighedsniveauer, der stemmer overens med IEC 60751 eller ASTM E1137 RTD-standarderne.

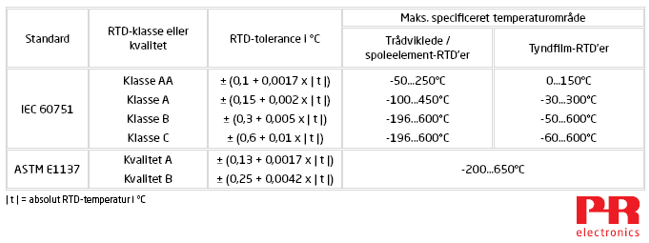

IEC 60751-standarden definerer fire toleranceklasser: Klasse AA, A, B, og C. ASTM E1137-standarden definerer to tolerancekvaliteter: Kvalitet A og B.







Vær opmærksom på, at IEC 60751 specificerer et maks. temperaturområde for hver klasse. En klasse A-føler, som er udstyret med en spoleelement-RTD, skal eksempelvis opretholde den specificerede tolerance fra -100…+450°C. Ved brug uden for dette temperaturinterval kan følernøjagtigheden ændre sig til klasse B.



Følere, der overholder ASTM E1137 kvalitet A- eller kvalitet B-tolerance skal opretholde den specificerede tolerance fra -200…+650°C.

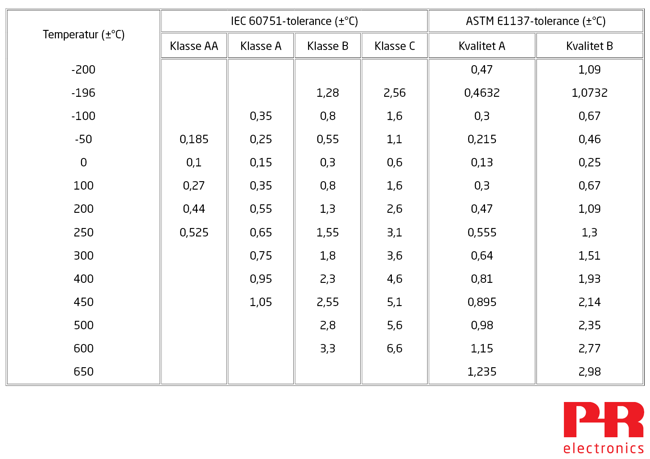

Denne tabel viser den beregnede tolerance for hver RTD-klasse og -kvalitet. Vær opmærksom på, at klasse C RTD'er har en bred tolerance på ±6,6°C ved 600°C. De fleste industrielle applikationer kræver RTD'er med klasse B eller bedre tolerance.

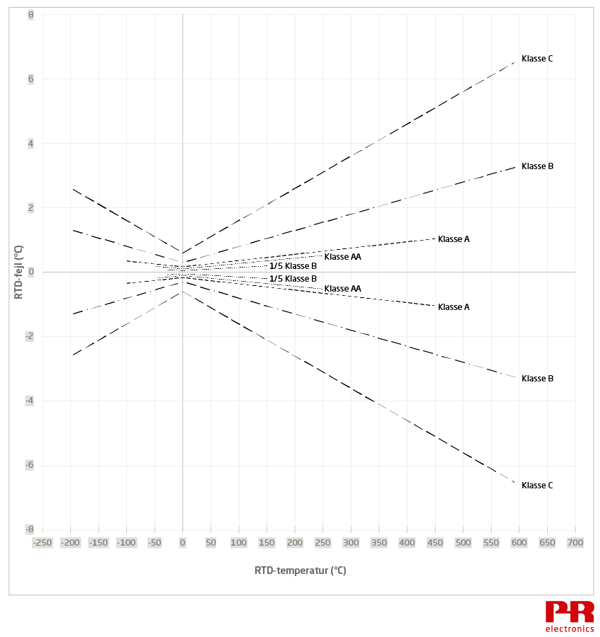

Nedenstående diagram viser tolerancen for RTD'er, der stemmer overens med IEC60751. Du vil kunne se, at RTD'er er mest nøjagtige ved 0°C og udviser større fejl, efterhånden som temperaturen fjerner sig opad eller nedad fra 0°C.

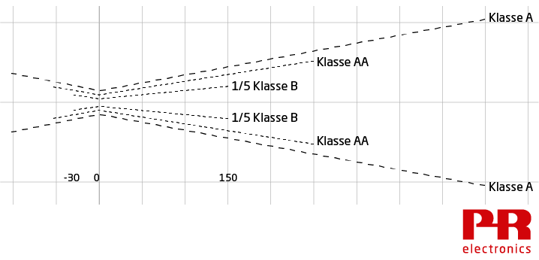

Mange følerproducenter tilbyder RTD'er med tolerancer, som er bedre end klasse AA. Tolerancen på disse meget nøjagtige RTD'er beskrives normalt med en brøkdel af klasse B-tolerancen. I nedenstående diagram har en "1/5 klasse B" RTD en tolerance på bare ± (0,06 + 0,001 ǀ t ǀ) mellem -30…150 °C. Denne tolerance er fem gange bedre end en klasse B RTD.







Callendar Van Dusen-ligninger

Callendar van Dusen-ligningerne beskriver forholdet mellem temperatur og modstand i industrielle platin-RTD'er. Der er to Callendar van Dusen-ligninger:



For temperaturer < 0°C er RTD-modstanden ved en given temperatur:

Rt = R0[1 + At + Bt² + C (t - 100) t³]



For temperaturer ≥ 0°C er RTD-modstanden ved en given temperatur:

Rt = R0(1 + At + Bt²)



Koefficienterne A, B, C og α, δ, β er unikke for den enkelte RTD. Nedenstående værdier er gældende for RTD'er, der stemmer overens med IEC 60751- og ASTM E1137-standarderne:



A = 3,9083 x 10-3

B = -5,775 x 10-7

C = -4,183 x 10-12

α = 3,85 x 10-3 *

β = 1,5°C

δ = 0,1086



* “α” er "Alfa"-konstanten. Alfa er resistivitetsforhold/100:

α = (R100 – R0) / (100 x R0).

Alfa for en platin-RTD, som stemmer overens med IEC 60751, er:

(138,5 – 100) / (100 x 100)

= 0,00385



Nikkel-RTD'er har en alfa på:

0,672 / 100 = 0,00672.



Kobber-RTD'er har en alfa på:

0,427 / 100 = 0,00427.



Opnå exceptionel målenøjagtighed med RTD-karakterisering

Selv RTD'er af høj kvalitet stemmer ikke helt overens med IEC 60751 / ASTM E1137 R:T-kurven. Et kalibreringslaboratorium kan "karakterisere" en RTD for at forbedre målenøjagtigheden yderligere. Det gøres ved omhyggelig måling af RTD-modstanden ved nogle få forskellige temperaturer og efterfølgende brug af dataene til afledning af koefficienterne α, δ, β og A, B, C.



5437 2-tråds HART temperatur transmitter5337 2-tråds transmitter med HART-protokol6337 2-tråds HART-transmitter og 6437 2-tråds HART temperatur transmitterkan programmeres med disse koefficienter, hvorved transmitteren kommer til at stemme nøje overens med en karakteriseret RTD, og der opnås exceptionel målenøjagtighed.


Vi har nu dækket alt, hvad du skal vide for at kunne vælge den optimale RTD til din applikation, og set på, hvordan RTD'er fungerer. Hvis du stadig er usikker eller har spørgsmål, er du velkommen til at kontakte os. Vi vil meget gerne tale med dig om dine specifikke RTD-behov.



Tilbage til PR vidensbibliotek




[1] BEMÆRK: En Cu100 RTD har en større R100-R0 og den er lettere at måle end Cu9,035 RTD'en.
