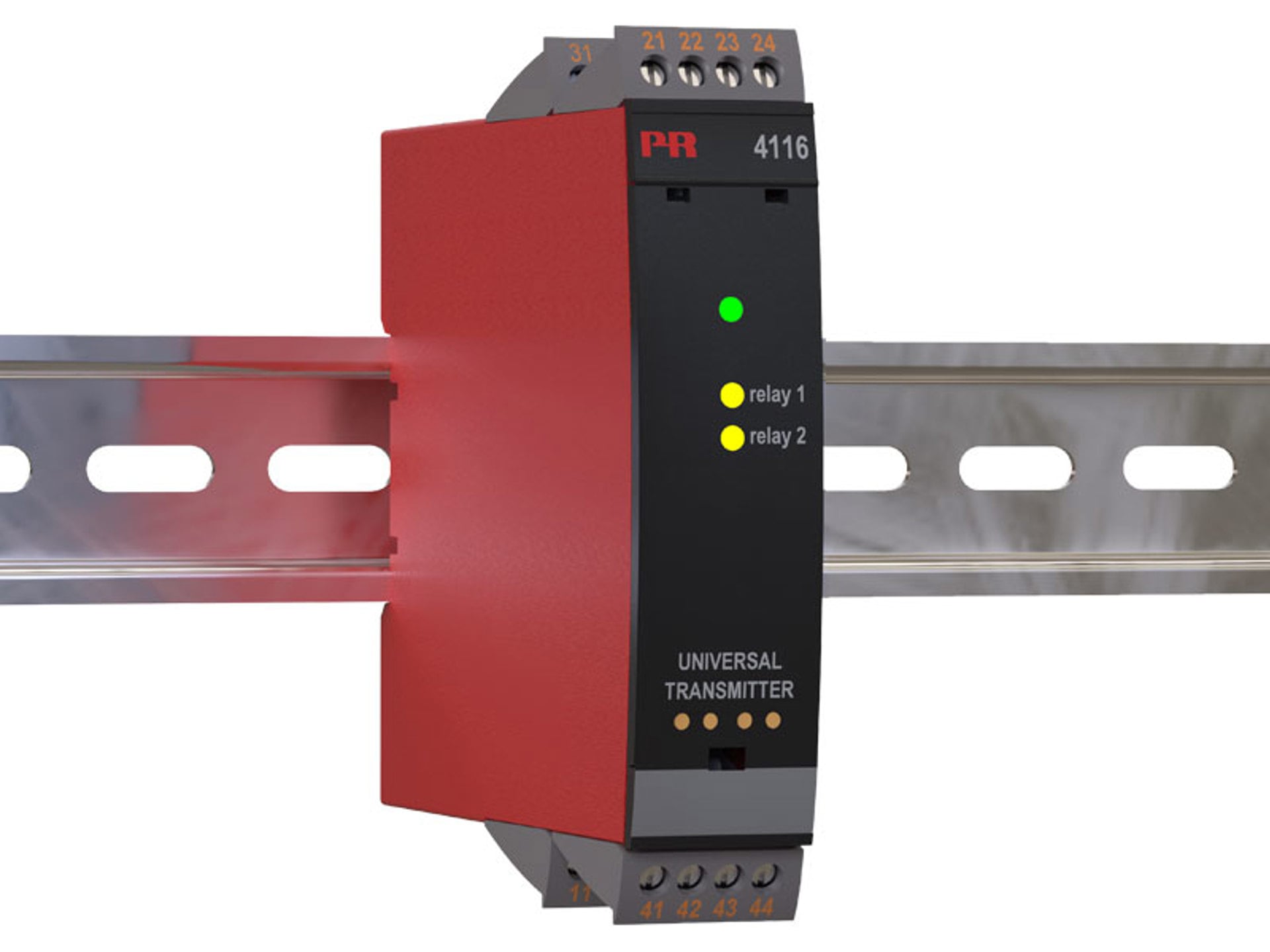

Transmisor universal



4116



  • Entrada para RTD, TC, Ohm, potenciómetro, mA y V
  • Alimentación a 2 hilos > 16 V
  • Aprobación FM para instalación en Div. 2
  • Salida de corriente / tensión y 2 relés
  • Alimentación universal CA o CC
UL List Fmapproved Exida Hw DNV Dnv Eu Ro Mpa EAC UKCA CE Pr Rohs3 Guarantee
  1. Resumen + -

  2. Datos técnicos + -

  3. Accessorios + -

  4. Pedido y entrega + -

  5. Porqué elegir PR + -

Aplicación

  • Medida de temperatura electrónica, linealizada, con sensor RTD o termopar.
  • Conversión de la variación de resistencia lineal a señales de corriente / tensión estándares, por ejemplo, de solenoides y válvulas mariposa o movimientos lineales con potenciómetro asociado.
  • Fuente de alimentación y aislador de señal para transmisores de 2 hilos.
  • Controlador de procesos con 2 parejas de contactos de relés libres de potencial y salida analógica.
  • Separación galvánica de señales analógicas y medida de señales libres de potencial.
  • El 4116 está diseñado de acuerdo a estrictos requerimientos de seguridad y, por ello, puede aplicarse en instalaciones de SIL 2.
  • Adecuado para el uso en sistemas hasta el Performance Level (PL) "d" según ISO-13849.

Características técnicas

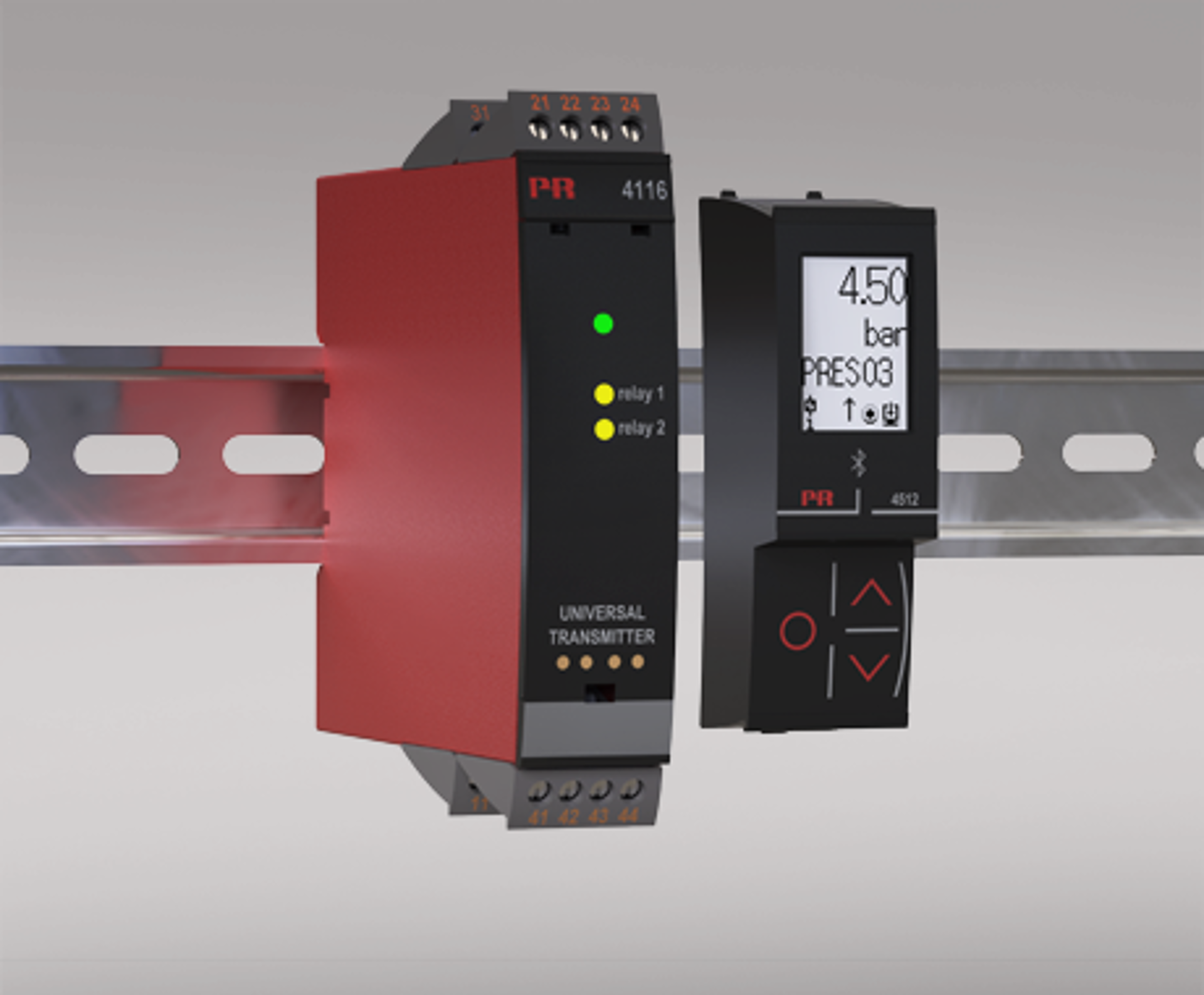

  • Cuando se usa el 4116 en combinación con la serie de pantallas PR 4500, todos los parámetros operacionales pueden ser modificados para adaptarse a cualquier aplicación.
  • Un LED frontal verde / rojo indica operación normal y mal funcionamiento. Un LED amarillo está en ON para cada salida de relé activa.
  • Revisión continua de la información vital almacenada por razones de seguridad.
  • Aislamiento galvánico de 2,3 kVCA en los 4 puertos.

Montaje / instalación / programación

  • El consumo de energía muy bajo significa que las unidades pueden montarse lado a lado sin un espacio - incluso a una temperatura ambiente de 60°C.
  • La configuración, monitorización, calibración de proceso de 2 puntos y otros se realizan utilizando las pantallas extraíbles PR 4500.
  • Toda la programación puede ser protegida por password.

Ficha técnica y manuales


Ficha técnica

Manuales

Manuales en ruso

Documentación complementaria


Declaración UE de conformidad

Declaración UKCA de conformidad

Manual de configuración Modbus

Informe FMEDA

Declaración ISO 13849

Datos EMC

Configuraciones por defecto

Nota de seguridad

Homologaciones y certificados


Certificado FM

Certificado SIL

Certificado UL

Certificado marina DNV

DNV EU-RO marine approval

Declaración EAC

Declaración LVD EAC

Metrology Pattern Approval (MPA), Russia

Condiciones ambientales

Temperatura de funcionamiento -20°C a +60°C
Temperatura de almacenamiento -20°C a +85°C
Temperatura de calibración 20...28°C
Humedad relativa < 95% HR (no cond.)
Grado de protección IP20

Especificaciones mecánicas

Dimensiones (HxAxP) 109 x 23,5 x 104 mm
Dimensiones (HxAxP) c. PR 4500 109 x 23,5 x 131 mm
Peso aprox. 175 g
Peso incl. 4501 / 451x (aprox.) 190 g / 205 g
Tamaño del cable 0,13...2,08 mm2 / AWG 26...14 cable trenzado
Torsión del terminal de atornillado 0,5 Nm
Vibración IEC 60068-2-6
2...13,2 Hz ±1 mm
13,2...100 Hz ±0,7 g

Especificaciones comunes

Alimentation

Alimentación universal 21,6...253 VCA, 50...60 Hz ó 19,2...300 VCC
Fusible 400 mA SB / 250 VCA
Potencia necesaria máx. ≤ 2,5 W
Max. disipación de potencia ≤ 2,5 W

Voltaje de aislamiento

Voltaje de test 2,3 kVAC
Voltaje de operación 250 VCA (reforzado) / 500 VCA (básico)

Tiempo de respuesta

Entrada temperatura (0...90%, 100...10%) ≤ 1 s
Entrada mA / V (0...90%, 100...10%) ≤ 400 ms

Tensiones auxiliares

Alimentación a 2 hilos (term. 44...43) 25...16 VCC / 0...20 mA
Programación Interfaces de comunicación PR 4500
Señal dinámica, entrada 24 bits
Señal dinámica, salida 16 bits
Relación señal / ruido Min. 60 dB (0...100 kHz)
Precisión Mejor que 0,1% del rango seleccionado
Influencia sobre la inmunidad EMC < ±0,5% d. intervalo
Inmunidad EMC extendida: NAMUR NE21, criterio A, explosión < ±1% d. intervalo

Especificaciones de entrada

Entrada RTD

Tipos de RTD Pt10/20/50/100/200/250; Pt300/400/500/1000; Ni50/100/120/1000; Cu10/20/50/100
Resistencia del hilo 50 Ω (máx.)
Corriente del sensor Nom. 0,2 mA
Efecto de la resistencia del cable del sensor (3 / 4 hilos) < 0,002 Ω / Ω
Detección de error en el sensor
Detección de cortocircuito < 15 Ω

Entrada de resistencia lineal

Resistencia lineal mín....máx. 0 Ω...10000 Ω

Entrada potenciómetro

Potenciómetro mín....máx. 10 Ω...100 kΩ

Entrada termopar

Tipos de termopar B, E, J, K, L, N, R, S, T, U, W3, W5, LR
Compensación unión fría (CJC): vía sensor en el 5910 20...28°C ≤ ±1°C, -20...20°C / 28...70°C ≤ 2°C
Compensación unión fría vía sensor CJC interno ±(2,0°C + 0,4°C * Δt)
Detección de error en sensor
Corriente error en sensor: Cuando detecta / cuando no Nom. 2 μA / 0 μA

Entrada de corriente

Rango de medida 0...23 mA
Rangos de medida programables 0...20 y 4...20 mA
Resistencia de entrada Nom. 20 Ω + PTC 50 Ω
Detección de error en el sensor: Interrupción de bucle 4...20 mA

Entrada de tensión

Rangos de medida 0...12 VCC
Rangos de medida programables 0/0,2...1, 0/1...5, 0/2...10 VCC
Resistencia de entrada Nom. 10 MΩ

Especificaciones de salida

Salida de corriente

Rango de la señal 0...23 mA
Rangos de señal programables 0...20/4...20/20...0/20...4 mA
Carga (a salida de corriente) ≤ 800 Ω
Estabilidad de carga ≤ 0,01% d. intervalo / 100 Ω
Indicación de error en sensor 0 / 3,5 / 23 mA / sin
NAMUR NE43 Upscale/Downscale 23 mA / 3,5 mA
Límite de salida, señales de 4...20 y 20...4 mA 3,8...20,5 mA
Límite de salida, señales de 0...20 y 20...0 mA 0...20,5 mA
Límite de corriente ≤ 28 mA

Salida de tensión

Rango de la señal 0...10 VDC
Rangos de señal programables 0/0,2...1; 0/1...5 ; 0/2...10; 1...0,2/0; 5...1/0; 10...2/0 V
Carga (a salida de tensión) ≥ 500 kΩ

Salida de relé

Funciones de relé Consigna, Ventana, Error en el sensor, Latch, Power y Off
Tensión máx. 250 VCA / VCC
Corriente máx. 2 A
CA máx. 500 VA
Corriente CC máx., carga resitive > 30 VCC Consulte el manual

Requerimientos observados

EMC 2014/30/UE & UK SI 2016/1091
LVD 2014/35/UE & UK SI 2016/1101
RoHS 2011/65/UE & UK SI 2012/3032
EAC TR-CU 020/2011

Aprobaciones

c UL us, UL 508 E231911
FM 3025177
DNV Marina TAA0000101
EU RO MR Type Approval MRA000000Z
SIL Valoración del hardware para uso en aplicaciones SIL
