Acondicionamiento de señal para señales analógicas no estándar
¿Necesita medir una señal que está fuera de los rangos de entrada estándar de su PLC o sistema de control?
Muchas señales de proceso reales no encajan perfectamente en los rangos de entrada típicos de un sistema de control.
Aplicaciones como la medición de corriente mediante resistencia shunt, la monitorización de sensores de combustión y gases de escape, la conversión de señales bipolares a unipolares y la monitorización de la tensión de batería suelen requerir un acondicionamiento de señal fiable antes de que la señal pueda ser utilizada por un PLC u otro equipo de control.
Las tarjetas de entrada estándar de PLC de las principales marcas de automatización suelen admitir rangos como 0–10 V, ±10 V, 0–20 mA y 4–20 mA. En la práctica, sin embargo, los ingenieros a menudo necesitan medir tensiones y corrientes fuera de estos rangos. Esto genera una clara necesidad de un acondicionamiento de señal que sea preciso, estable y fácil de configurar.
En estas aplicaciones, un acondicionamiento de señal eficaz depende de algunas capacidades técnicas críticas:
Retos para el cliente | Cómo ayuda un convertidor de señal | Valor para el cliente |
Al medir señales de muy baja amplitud, incluso un ruido eléctrico mínimo puede reducir la calidad de la señal y comprometer el resultado. | Una alta relación señal-ruido ayuda a preservar las señales de bajo nivel a lo largo de toda la cadena de acondicionamiento. | Mediciones más limpias, mejor precisión y mayor confianza en los datos de señales de bajo nivel. |
Las señales de baja amplitud suelen verse afectadas por diferencias en la referencia a tierra y corrientes de lazo de tierra, lo que puede introducir un error de offset en la medición. | Una entrada aislada elimina el impacto de los lazos de tierra al permitir que el punto de medición flote de forma independiente. | Mediciones más fiables en entornos con ruido eléctrico, sin depender de un ajuste perfecto del potencial de tierra. |
La amplificación de señales de baja amplitud puede introducir desplazamiento (offset) y deriva de ganancia con el tiempo, reduciendo la estabilidad de la medición a largo plazo. | Un diseño estable y de baja deriva combinado con un escalado sencillo ayuda a mantener la precisión a lo largo del tiempo y facilita la configuración. | Menos tiempo dedicado a la puesta en marcha y la recalibración, manteniendo un rendimiento fiable durante toda la vida útil de la instalación. |
Al medir tensiones más altas, la diferencia de potencial en el punto de medición puede superar los límites de aislamiento de las tarjetas de entrada estándar del PLC. | Un aislamiento de alta tensión de trabajo, normalmente de 250 a 300 V CA / CC, ayuda a separar de forma segura las señales de campo del sistema de control. | Proteja las tarjetas de entrada del PLC de forma más eficaz, reduzca el riesgo de fallos y evite reemplazos innecesarios causados por sobretensiones o por una exposición continua a una sobrecarga de tensión. |
Ajustar tensiones más altas al rango exacto deseado suele ser difícil cuando se está limitado a rangos de entrada estándar o a complejos ajustes manuales de ganancia y desplazamiento. | La configuración sencilla de los rangos superior e inferior personalizados facilita adaptar la señal a su aplicación sin sacrificar la precisión. | Mejor ajuste a su rango operativo real, configuración más rápida y menos tiempo dedicado al ajuste fino durante la puesta en marcha. |
Soluciones para señales de corriente y tensión no estándar
Conozca PR 4179, PR 4179B y PR 4184
Basados en años de experiencia práctica en aplicaciones reales, PR 4179, PR 4179B y PR 4184 están diseñados para resolver las dificultades de conversión de señales que las tarjetas de entrada estándar de PLC no pueden abordar por sí solas.
Estos convertidores universales de señal combinan flexibilidad, precisión y facilidad de configuración en un diseño compacto para montaje en carril DIN. Las funciones programables por el cliente son fácilmente accesibles mediante el display frontal acoplable, lo que simplifica la configuración, el escalado y el diagnóstico durante la puesta en marcha y el mantenimiento.
4179: transmisor CA / CC universal 4179B: amplificador universal con salida relé | 4184: transmisor de señales uni- / bipolares universal |
|
|
Aplicaciones
Estos dispositivos son idóneos para aplicaciones en las que es necesario convertir señales de corriente o tensión no estándar en señales de control estables y funcionales. Algunos ejemplos habituales incluyen monitorización de carga del motor, monitorización del conjunto de baterías y la medición de señales de CC de bajo nivel o alto potencial.
Monitorización de carga del motor

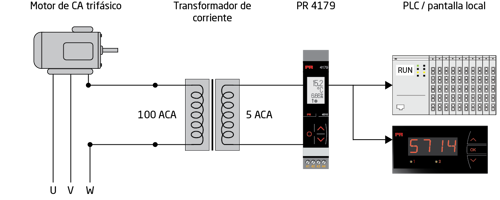

En aplicaciones como trituradoras y molinos, la corriente del motor puede utilizarse como un indicador fiable de la carga. Al medir una fase mediante un transformador de corriente adecuado y conectarla al PR 4179, la señal puede escalarse a una salida de 4–20 mA para un indicador de panel o un sistema de control.
Esto permite la indicación local de carga, admite puntos de ajuste de disparo regulables y añade una capa adicional de protección frente a sobrecargas y bloqueos del movimiento mecánico.
Monitorización de la carga del motor
Ventaja: Ahora es posible monitorizar la carga localmente en el indicador de panel, y se ha incorporado una protección secundaria contra sobrecargas para realizar ajustes locales y aumentar la seguridad.
Monitorización del estado de carga de la batería

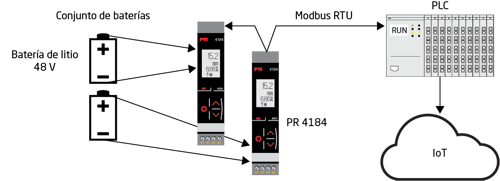

En las instalaciones de telemetría y control remoto alimentadas por sistemas de baterías con respaldo solar, es fundamental disponer de una visibilidad continua del estado de los módulos de batería. El PR 4184 puede utilizarse para monitorizar módulos de batería individuales y convertir cada valor medido en una señal estable para el sistema de control.
Por ejemplo, al monitorizar varios módulos de batería de 55 V en una pila, se pueden instalar varias unidades PR 4184 junto con interfaces de comunicación PR 4511 para proporcionar comunicación Modbus RTU a una solución de telemetría basada en PLC.
Monitorización del estado de carga de la batería
Ventaja: El resultado es una mayor visibilidad del estado de la batería, menos paradas no planificadas y un enfoque de mantenimiento que pasa de la sustitución reactiva a una planificación de mantenimiento más proactiva.
¿Por qué elegir PR 4179 y PR 4184?
PR 4179 y PR 4184 le ofrecen una forma práctica y fiable de llevar señales de CA y CC no estándar a los rangos que su PLC, sistema de control o indicador local realmente puede utilizar.
En lugar de tener que sortear las limitaciones de las tarjetas de entrada estándar, obtiene una conversión de señal precisa, un aislamiento robusto, un escalado flexible y una integración más sencilla en una amplia gama de aplicaciones industriales.
Ya sea que esté monitorizando la carga del motor, midiendo la tensión del módulo de batería o acondicionando señales de CC de bajo nivel y alto potencial, estos convertidores le ayudan a mejorar la fiabilidad de las mediciones, proteger el valioso hardware de control y reducir el tiempo dedicado a la configuración y la puesta en marcha.
El resultado es una cadena de señales más robusta, una mejor visibilidad de las condiciones del proceso y una solución más fácil de instalar, mantener y en la que confiar con el paso del tiempo.
Hablemos de su proyecto
¿Quiere analizar si PR electronics es la opción adecuada para su aplicación?
