9203A


Ventil- / alarmdriver



9203A



  • Universel driver for ventiler, akustiske alarmer og lysdioder
  • Udvidet autodiagnosticering
  • 1 eller 2 kanaler
  • Kan forsynes separat eller installeres på power rail, PR type 9400
  • SIL 2-certificeret via Full Assessment

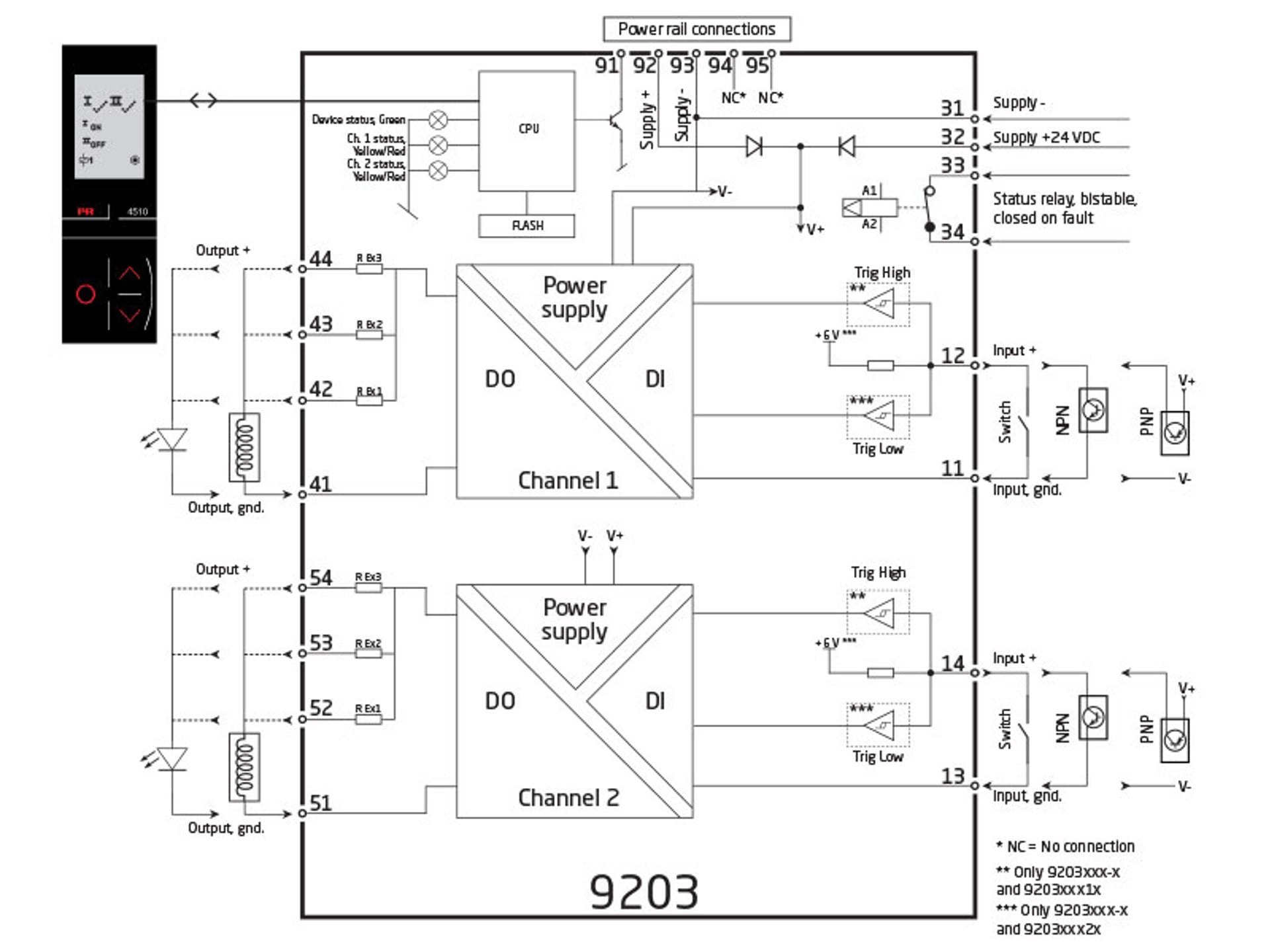

  1. Overview + -

  2. Tekniske data + -

  3. Tilbehør + -


Avancerede features

  • Universel driver til styring af ventiler mm.
  • To hardwareversioner giver mulighed for valg af Low (35 mA) eller High (60 mA) strømudgang.
  • Opsætning og monitorering via aftagelig displayfront(PR 4500).
  • Valg af direkte eller indirekte funktion for hver kanal via PR 45 og mulighed for at reducere udgangsstrømmen efter behov.
  • Mulighed for monitorering af udgangsstrømmen via PR 4500.
  • Mulighed for redundant forsyning via power rail og/ eller separat forsyning.

Anvendelse

  • 9203A kan monteres i sikkert område samt i zone 2 / Cl. 1, div. 2, Gruppe A, B, C, D.
  • Driver til styring af ON / OFF ventiler, akustiske alarmer og lysdioder.
  • 9203A styres af et NPN-/PNP-signal eller et kontaktsignal.
  • Overvågning af interne fejlsituationer via det individuelle statusrelæ og / eller kollektivt elektronisk signal via power rail.
  • 9203A er konstrueret, udviklet og certificeret til brug i SIL 2 installationer iht. kravene i IEC 61508.
  • Egnet til brug i systemer op til PL-niveau "d" iht. ISO-13849.

Teknisk karakteristik

  • 1 grøn og 2 gule/røde LEDs i front indikerer normal drift og funktionsfejl.
  • 2,6 kVAC galvanisk isolation mellem indgang, udgang og forsyning.

Montage

  • Moduler kan monteres vertikalt eller horisontalt uden indbyrdes afstand.

Yderligere dokumentation


Safety manual (SIL)

EU-overensstemmelseserklæring

Modbus konfigurationsmanual

PPS-manual

EMC-data

Assessment-rapport

FMEDA-rapport

ISO 13849-erklæring

SIL-erklæring

Godkendelser & certifikater


ATEX-certifikat

IECEx-certifikat

CCC-certifikat

FM-certifikat

UL-certifikat

DNV marine-certifikat

ClassNK cerfificate

SIL-certifikat

EAC-erklæring

EAC LVD-erklæring

EAC Ex-certifikat

Metrology Pattern Approval (MPA)

Sikkerhedsanvisninger

Omgivelsesbetingelser

Driftstemperatur -20°C til +60°C
Lagringstemperatur -20°C til +85°C
Kalibreringstemperatur 20...28°C
Relativ fugtighed < 95% RF (ikke-kond.)
Kapslingsklasse IP20
Installation i Forureningsgrad 2 & måle- / overspændingskat. II

Mekaniske specifikationer

Dimensioner (HxBxD) 109 x 23,5 x 104 mm
Dimensioner (HxBxD) med 4501 / 451x 109 x 23,5 x 116 / 131 mm
Vægt, ca. 170 g
Vægt inkl. 4501 / 451x (ca.) 185 g / 200 g
DIN-skinnetype DIN EN 60715/35 mm
Ledningskvadrat 0,13...2,08 mm2 / AWG 26...14 flerkoret ledning
Klemskruetilspændingsmoment 0,5 Nm
Vibration IEC 60068-2-6
2...13,2 Hz ±1 mm
13,2...100 Hz ±0,7 g

Fælles specifikationer

Forsyning

Forsyningsspænding 19,2...31,2 VDC
Sikring 1,25 A T / 250 VAC
Max. forbrug ≤ 1,9 W / ≤ 3,1 W (1 / 2 kn.) - lav strøm ≤ 2,5 W (1 kn.) - høj strøm
Max. effekttab, 1/ 2 kanaler ≤ 1,1 W / ≤ 2,0 W (1 / 2 kn.) - lav strøm
Max. effekttab ≤ 1,7 W (1 kn.) - høj strøm

Isolationsspænding

Test / drift: Indgang til alle 2,6 kVAC / 300 VAC forstærket isolation
Udgang 1 til udgang 2 1,5 kVAC / 150 VAC forstærket isolation
Statusrelæ til forsyning 1,5 kVAC / 150 VAC forstærket isolation
Programmering PR 45xx
EMC-immunitetspåvirkning < ±0,5% af span
Udvidet EMC-immunitet: NAMUR NE21, A-kriterium, gniststøj < ±1% af span

Indgangspecifikationer

NPN og mekanisk kontakt

Trig-niveau LOW ≤ 2,0 VDC
Trig-niveau HIGH ≥ 4,0 VDC
Max. ekstern spænding 28 VDC
Indgangsimpedans 3,5 kΩ

PNP

Trig-niveau LOW ≤ 8,0 VDC
Trig-niveau HIGH ≥ 10,0 VDC
Max. ekstern spænding 28 VDC
Indgangsimpedans 3,5 kΩ

Udgangspecifikationer

Statusrelæ

Max. spænding 125 VAC / 110 VDC
Max. strøm 0,5 AAC / 0,3 ADC
Max. AC-effekt 62,5 VA / 32 W
Udgangsripple < 40 mVRMS

Overholdte myndighedskrav

EMC 2014/30/EU
LVD 2014/35/EU
ATEX 2014/34/EU
RoHS 2011/65/EU
EAC TR-CU 020/2011
EAC Ex TR-CU 012/2011
EAC LVD TR-CU 004/2011

Godkendelser

ATEX KEMA 07ATEX0147 X
IECEx KEM 09.0001X
c FM us FM19US0057X / FM19CA0030X
c UL us, UL 61010-1 E314307
CCC 2020322304003423
c UL us, UL 913 E233311 (kun 9203xxxx-U9)
DNV Marine TAA00000JD
ClassNK TA18527M
EAC Ex RU C-DK.HA65.B.00355/19
SIL SIL 2-certificeret via Full Assessment iht. IEC 61508
