Feltmonteret HART-temperaturtransmitter
7501
- RTD-, TC-, Ohm- og bipolære mV-indgange samt analog udgang
- Højtopløst lokalt betjeningsinterface (LOI) med 3 optiske knapper
- Valgbar rød eller hvid baggrundsbelysning
- Ex d eksplosionssikkert hus i aluminium eller 316 rustfrit stål
- HART 7-funktionalitet med HART 5-kompatibilitet
HD-display
- Kan roteres i spring til 0, 90, 180, & 270 grader.
- Overvågning, programmering og diagnosticering.
- Udvidet diagnostik med blinkende rød eller hvid baggrundsbelysning.
Lokalt betjeningsinterface (LOI)
- 3 optiske knapper; op, ned og enter.
- Dynamisk tilpasning til ophobning af urenheder.
- Immun over for udefra kommende lyskilder og skygger.
- Kan anvendes med eller uden handsker.
Konfiguration
- Fra front via lokalt betjeningsinterface med PR-guided menu.
- PReset og HART-modem.
- HHC, DCS eller AMS via HART.
Montering / installation
- Kan installeres i zone 0, 1, 2 og zone 20, 21, 22 samt i Class 1, Division 1 og 2 applikationer.
- Hardware-assessed for anvendelse i SIL-applikationer.
- Montering på 1,5”–2” rør eller på væg.
Anvendelse
- Temperaturlineariseret måling med TC- og RTD-føler, f.eks. Pt100 og Ni100.
- HART-kommunikation og 4...20 mA analog PV-udgang for individuel, differens eller middel temperaturmåling af en eller to RTD- eller TC-følere.
- Omsætning af lineær modstandsændring til standard analogt strømsignal, f.eks. fra ventiler eller ohmske niveaufølere.
- Forstærkning af bipolært mV-signal til et standard 4...20 mA strømsignal.
- Kobling af op til 63 transmittere (HART 7) til et digitalt 2-leder signal med HART-kommunikation.
Teknisk karakteristik
- NAMUR NE43 og NE89.
- Valgbar HART 5- eller HART 7-protokol.
Datablad & manualer
Datablad
- 7501.pdf
- Nyeste version
Manualer
- 7501V112_DK.pdf
- 7501V111_DK.pdf
- 7501V110_DK.pdf
- 7501V109_DK.pdf
- 7501V108_DK.pdf
- 7501V107_DK.pdf
- Tidligere versioner
- Nyeste version
Manualer på russisk
- 7501V112_RU.pdf
- 7501V111_RU.pdf
- 7501V110_RU.pdf
- 7501V109_RU.pdf
- 7501V108_RU.pdf
- 7501V107_RU.pdf
- 7501V106_RU.pdf
- 7501V105_RU.pdf
- 7501V104_RU.pdf
- 7501V103_RU.pdf
- 7501V102_RU.pdf
- 7501V101_RU.pdf
- Tidligere versioner
- Nyeste version
Godkendelser & certifikater
ATEX-certifikat
- 7501_issue05.pdf
- Nyeste version
IECEx-certifikat
- 7501IEC_issue04.pdf
- Nyeste version
CSA-certifikat
- 7501_CSA.pdf
- Nyeste version
FM-certifikat
- 7501_FM.pdf
- Nyeste version
INMETRO-certifikat
- 7501_inmetro_issue3.pdf
- 7501_inmetro_issue2.pdf
- 7501_inmetro_issue1.pdf
- 7501_inmetro_issue0.pdf
- Tidligere versioner
- Nyeste version
NEPSI-certifikat
- 7501_NEPSI.pdf
- Nyeste version
SIL-erklæring
- 5335_6335_5337_6337_7501_SIL1_declaration_Potmeter_V2.pdf
- 5335_6335_5337_6337_7501_SIL2_declaration_V2.pdf
- Tidligere versioner
- Nyeste version
DNV marine-certifikat
- DNV_7501_MRA0000009_issue1.pdf
- Nyeste version
EAC-erklæring
- EAC-Declaration.pdf
- Nyeste version
EAC Ex-certifikat
- EAC_Ex.pdf
- Nyeste version
Metrology Pattern Approval (MPA), Russia
- MPA_Russia.pdf
- Nyeste version
Yderligere dokumentation
EU-overensstemmelseserklæring
- 7501DoC_EU_104_DK.pdf
- 7501DoC_EU_103_DK.pdf
- 7501DoC_EU_102_DK.pdf
- Tidligere versioner
- Nyeste version
CCC-erklæring
- 7501_CCC_statement.pdf
- Nyeste version
FMEDA-rapport
- FMEDA_7501_R026V3R2.pdf
- FMEDA_7501_R026V3R1.pdf
- Tidligere versioner
- Nyeste version
HART-certifikat
- 7501_HART_7_Certificate.pdf
- 7501_HART_5_certificate.pdf
- Tidligere versioner
- Nyeste version
Malingsspecifikationer
- 7501_Paint_specifications.pdf
- Nyeste version
Sikkerhedsanvisninger
Sikkerhedsanvisninger
Omgivelsesbetingelser
Driftstemperatur |
-40°C til +85°C (med silikone O-ring)
-20°C til +85°C (med FKM O-ring) |
Lagringstemperatur | -40°C til +85°C |
Kalibreringstemperatur | 20...28°C |
Relativ fugtighed | 0...100% RF (kondenserende) |
Kapslingsklasse | IP54 / IP66 / IP68 / type 4X |
Mekaniske specifikationer
Dimensioner | Ø 110 mm |
Dimensioner (HxBxD), aluminium | 109,3 x 145 x 126 mm |
Dimensioner (HxBxD), rustfrit stål | 107,4 x 145 x 124 mm |
Vægt, ca., aluminium / rustfrit stål | 1,3 / 2,8 kg |
Ledningskvadrat | 0,13 x 1,5 mm2 / AWG 26...16 flerkoret ledning |
Klemskruetilspændingsmoment | 0,4 Nm |
Vibration | IEC 60068-2-6 |
2...25 Hz | ±1,6 mm |
25...100 Hz | ±4 g |
Displayopløsning | 96 x 64 pixels |
Antal cifre | 5 |
Baggrundsbelysning | Valgbar ON/OFF |
Farve på baggrundsbelysning | Valgbar hvid eller rød |
Fælles specifikationer
Forsyning |
|
Forsyningsspænding, DC: Ex ia, egensikker | 10 (12 - med baggrundsbelysing)...30 VDC |
Forsyningsspænding, DC: Øvrige | 10 (12 - med baggrundsbelysing)...35 VDC |
Isolationsspænding |
|
Isolationsspænding, test / drift | 1,5 kVAC / 50 VAC |
Reaktionstid |
|
Reaktionstid (programmerbar) | 1...60 s |
Signal- / støjforhold | > 60 dB |
Programmering | HART |
Opstarttid, transmitter til display | Max. 5 s |
Langtidsstabilitet, bedre end | ±0,1% af span / år |
Nøjagtighed | Bedre end 0,05% af det valgte område |
Signaldynamik, indgang | 22 bit |
Signaldynamik, udgang | 16 bit |
EMC-immunitetspåvirkning | < ±0,1% af span |
Udvidet EMC-immunitet: NAMUR NE21, A-kriterium, gniststøj | < ±1% af span |
Indgangspecifikationer
Fælles indgangsspecifikationer |
|
Max. nulpunktsforskydning (offset) | 50% af valgt max. værdi |
RTD-indgang |
|
RTD-type | Pt50/100/200/500/1000; Ni50/100/120/1000 |
Kabelmodstand pr. leder | 5 Ω (mulighed for op til 50 Ω pr. leder, med reduceret målenøjagtighed) |
Følerstrøm | Nom. 0,2 mA |
Lineær modstandsindgang |
|
Lineær modstand min....max. | 0 Ω...7000 Ω |
TC-indgang |
|
Termoelement type | B, E, J, K, L, N, R, S, T, U, W3, W5, LR |
Koldt loddestedskompensering (CJC) | Konstant, intern eller ekstern via Pt100- eller Ni100-føler |
Spændingsindgang |
|
Måleområde | -800...+800 mV |
Min. måleområde (span) | 2,5 mV |
Indgangsmodstand | 10 MΩ |
Udgangspecifikationer
Strømudgang |
|
Signalområde | 4…20 mA |
Min. signalområde | 16 mA |
Belastning (v. strømudgang) | ≤ (Vforsyning - 10) / 0,023 [Ω] |
Belastningsmodstand, med baggrundsbelysing | ≤ (Vforsyning - 12) / 0,023 [Ω] |
Følerfejlsindikation | Programmerbar 3,5…23 mA |
NAMUR NE43 Upscale/Downscale | 23 mA / 3,5 mA |
Fælles udgangsspecifikationer |
|
Opdateringstid | 440 ms |
HART-protokolrevisioner | HART 7 og HART 5 |
Overholdte myndighedskrav
EMC | 2014/30/EU |
EAC | TR-CU 020/2011 |
Godkendelser
EU RO MR Type Approval | MRA0000009 |
ATEX | DEKRA 15ATEX0058X |
IECEx | IECEx DEK 15.0039 X |
c FM us | FM16US0009X / FM16CA0010X |
CSA | 70024231 |
INMETRO | DEKRA 15.0014 X |
NEPSI | GYJ20.1630X |
EAC Ex | RU C-DK.HA65.B.00355/19 |
SIL | Hardware-assessed for anvendelse i SIL-applikationer |

277
USB HART modem
278
Bluetooth Low Energy HART-modem
8550
7501 Blind plug M20, aluminum
8550-F

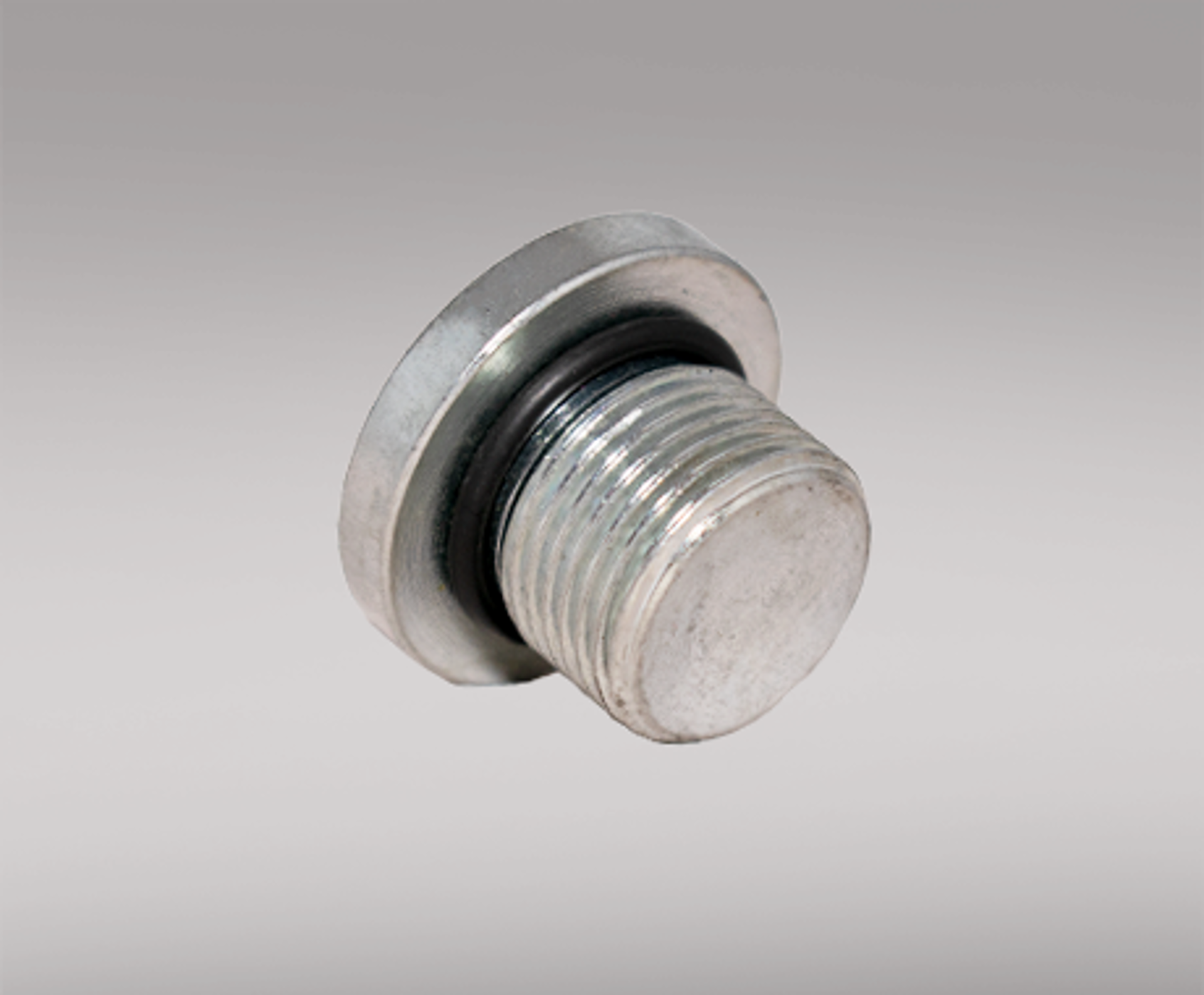

7501 Blind plug M20, aluminum
8550-S
7501 Blind plug M20, stainless
8550-SF
7501 Blind plug M20, stainless
8551
7501 Blind plug ½NPT, aluminum
8551-S

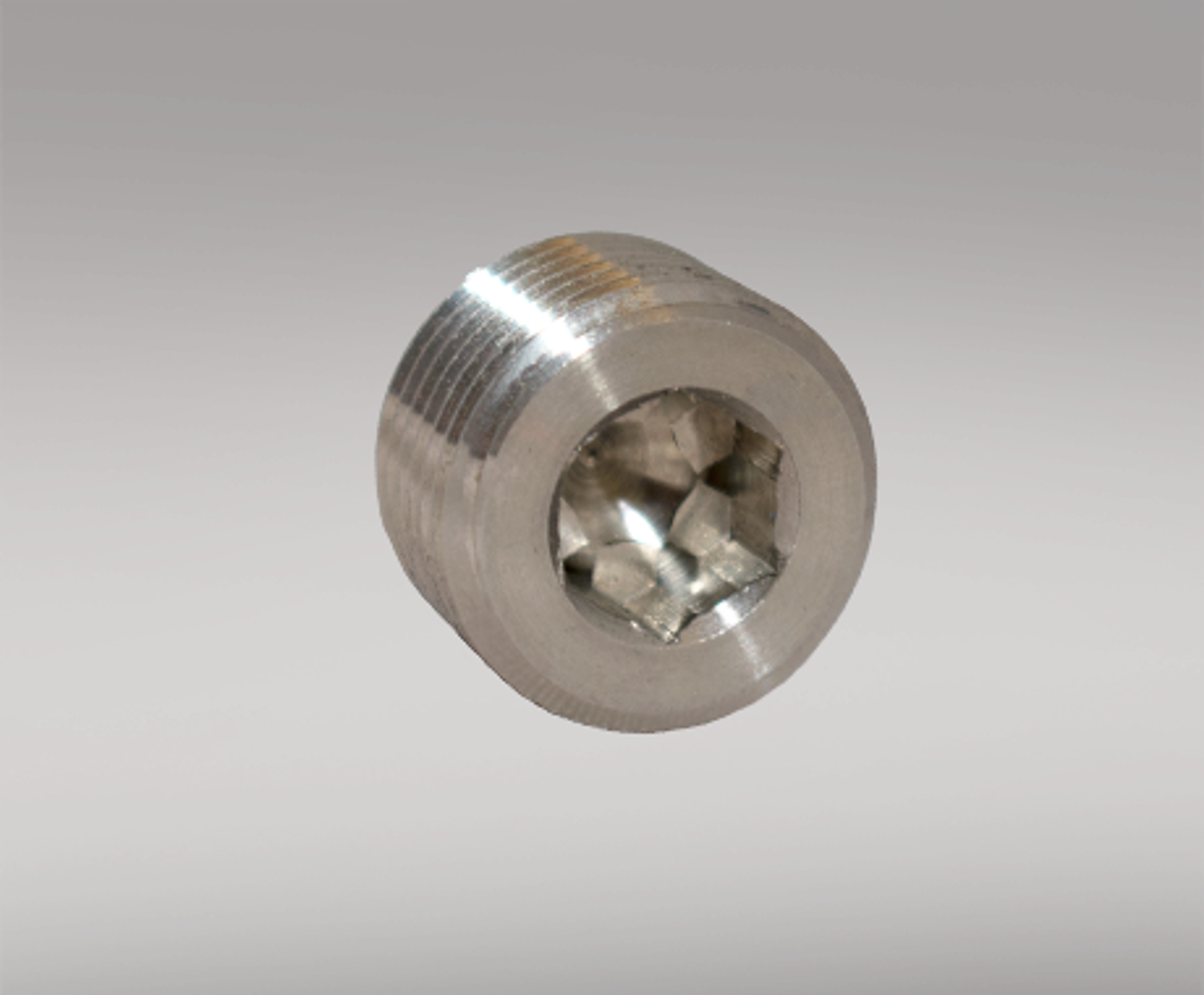

7501 Blind plug, stainless
