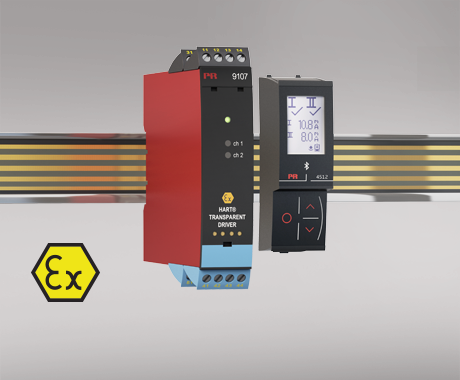

HART-transparent driver
9107B
- 24 VDC forsyning via power rail eller klemmer
- Hurtig reaktionstid <5 ms
- Høj aktiv udgangsbelastning på 725 Ohm / 20 mA
- Detektering ved fejl på udgangen via statusrelæ
- SIL 2-certificeret via Full Assessment iht. IEC 61508
Anvendelse
- 9107B er en 1- eller 2-kanals isoleret 1:1 driverbarriere til installation i eksplosionsfarligt område.
- For drift og styring af I/P-konvertere, ventiler og indikatorer placeret i det eksplosionsfarlige område.
- Mulighed for kommunikation med HART-enheder, idet 9107B har to-vejs HART-kommunikation.
- 9107B kan monteres i sikkert område samt i zone 2 / Cl. 1, div. 2 og sende signaler til zone 0, 1, 2 samt zone 20, 21, 22 inkl. miner / Class I/II/III, Div. 1, Gr. A-G.
- PR display 45xx viser procesværdien for hver kanal, og via displayet kan der defineres en høj og en lav grænse for detektering af loop-strømsniveau. Hvis grænserne overskrides, bliver statusrelæet aktiveret.
- I 2-kanals versionen kan 9107B anvendes som signalsplitter - 1 indgang og 2 udgange.
Avancerede features
- Det aftagelige display 45xx samt de grønne og den røde LED i modulets front indikerer driftstatus for hver kanal.
- Der kan defineres et TAG-nummer for hver kanal.
- Detektering ved fejl på udgangen.
- I 1-kanalsudgaven kan statusrelæet anvendes som en simpel grænsekontakt.
- Egnet til brug i systemer op til PL-niveau "d" iht. ISO-13849.
Teknisk karakteristik
- Høj galvanisk isolation på 2,6 kVAC.
- Høj nøjagtighed - bedre end 0,1%.
- Der er løbende sikkerhedscheck af gemte data.
Montage
- Moduler kan monteres vertikalt eller horisontalt uden indbyrdes afstand.
Datablad & manualer
Datablad
- 9107B.pdf
- Nyeste version
Manualer
- 9107V002_107_DK.pdf
- 9107V002_106_DK.pdf
- 9107V002_105_DK.pdf
- Tidligere versioner
- Nyeste version
Manualer på russisk
- 9107V002_107_RU.pdf
- 9107V002_106_RU.pdf
- 9107V002_105_RU.pdf
- 9107BV002_104_RU.pdf
- 9107BV002_103_RU.pdf
- 9107BV002_102_RU.pdf
- Tidligere versioner
- Nyeste version
Manualer på portugisisk (Brasilien)
- 9107V002_107_BR.pdf
- 9107V002_106_BR.pdf
- 9107V002_105_BR.pdf
- 9107BV002_104_BR.pdf
- 9107BV002_103_BR.pdf
- 9107BV002_102_BR.pdf
- Tidligere versioner
- Nyeste version
Safety manual (SIL)
- 9107_Safety_manualV1R0.pdf
- Nyeste version
Godkendelser & certifikater
ATEX-certifikat
- 9107B_issue3.pdf
- 9107B_issue2.pdf
- Tidligere versioner
- Nyeste version
IECEx-certifikat
- 9107IEC_issue2.pdf
- 9107IEC_issue1.pdf
- Tidligere versioner
- Nyeste version
CCC-certifikat
- 9107_CCC_2020_11.pdf
- Nyeste version
FM-certifikat
- 9106_9107_FM16US0465X_FM16CA0213X.pdf
- 9106_9107_FM.pdf
- Tidligere versioner
- Nyeste version
INMETRO-certifikat
- 9107_inmetro_issue1.pdf
- 9107_inmetro_issue0.pdf
- Tidligere versioner
- Nyeste version
SIL-certifikat
- 9107_002_SIL.pdf
- Nyeste version
UL-certifikat
- 9107xxU9_UL913.pdf
- 9107xxx_UL61010.pdf
- Tidligere versioner
- Nyeste version
DNV marine-certifikat
- DNV_9xxx_4511.pdf
- Nyeste version
ClassNK-certifikat
- ClassNK-TA18527M_91xx_92xx_94xx.pdf
- Nyeste version
EAC-erklæring
- EAC-Declaration.pdf
- Nyeste version
EAC Ex-certifikat
- EAC_Ex.pdf
- Nyeste version
Metrology Pattern Approval (MPA), Russia
- MPA_Russia.pdf
- Nyeste version
Yderligere dokumentation
EU-overensstemmelseserklæring
- 9107DoC_EU_103_DK.pdf
- 9107DoC_EU_102_DK.pdf
- 9107DoC_EU_101_DK.pdf
- Tidligere versioner
- Nyeste version
Modbus konfigurationsmanual
- 9107_MCM_102.pdf
- 9107_MCM_100.pdf
- Tidligere versioner
- Nyeste version
Assessment-rapport
- AssessmentReport9107_V1R0.pdf
- Nyeste version
FMEDA-rapport
- FMEDA_PR_9107_V2R1.pdf
- Nyeste version
ISO 13849-erklæring
- 9107_ISO_13849_declaration.pdf
- Nyeste version
SIL-erklæring
- 9xxxDoC_SIL.pdf
- Nyeste version
EMC-data
- 9000_EMC_data.pdf
- Nyeste version
Sikkerhedsanvisninger
Sikkerhedsanvisninger
- SN9107_109_2007.pdf
- SN9107_108_1914.pdf
- SN9107_107_1803.pdf
- SN9107_106_1613.pdf
- SN9000_105_1503.pdf
- Tidligere versioner
- Nyeste version
Omgivelsesbetingelser
Driftstemperatur | -20°C til +60°C |
Lagringstemperatur | -20°C til +85°C |
Kalibreringstemperatur | 20...28°C |
Relativ fugtighed | < 95% RF (ikke-kond.) |
Kapslingsklasse | IP20 |
Installation i | Forureningsgrad 2 & måle- / overspændingskat. II |
Mekaniske specifikationer
Dimensioner (HxBxD) | 109 x 23,5 x 104 mm |
Dimensioner (HxBxD) med 4501 / 451x | 109 x 23,5 x 116 / 131 mm |
Vægt, ca. | 250 g |
Vægt inkl. 4501 / 451x (ca.) | 265 g / 350 g |
DIN-skinnetype | DIN EN 60715/35 mm |
Ledningskvadrat | 0,13...2,08 mm2 / AWG 26...14 flerkoret ledning |
Klemskruetilspændingsmoment | 0,5 Nm |
Vibration | IEC 60068-2-6 |
2...13,2 Hz | ±1 mm |
13,2...100 Hz | ±0,7 g |
Fælles specifikationer
Forsyning |
|
Forsyningsspænding | 19,2...31,2 VDC |
Sikring | 1,25 A T / 250 VAC |
Max. forbrug | ≤ 1,0 W / ≤ 1,8 W (1 / 2 kan.) |
Max. effekttab, 1/ 2 kanaler | ≤ 1,0 W / ≤ 1,8 W |
Isolationsspænding |
|
Test / drift: Indgang til alle | 2,6 kVAC / 300 VAC forstærket isolation |
Analog udgang til forsyning | 2,6 kVAC / 300 VAC forstærket isolation |
Statusrelæ til forsyning | 1,5 kVAC / 150 VAC forstærket isolation |
Reaktionstid |
|
Reaktionstid (0...90%, 100...10%) | < 5 ms |
Programmering | PR 45xx |
Signaldynamik, indgang | Analog signaloverførsel |
Signaldynamik, udgang | Analog signaloverførsel |
Frekvensområde for to-vejs HART kommunikation | 0,5...7,5 kHz |
Signal- / støjforhold | > 60 dB |
Nøjagtighed | Bedre end 0,1% af det valgte område |
mA, absolut nøjagtighed | ≤ ±16 μA |
mA, temperaturkoefficient | ≤ ±1,6 μA / °C |
Virkning af forsyningsspændingsændring på udgangen (nom. 24 VDC) | < ±10 μA |
EMC-immunitetspåvirkning | < ±0,5% af span |
Udvidet EMC-immunitet: NAMUR NE21, A-kriterium, gniststøj | < ±1% af span |
Indgangspecifikationer
Strømindgang |
|
Måleområde | 3,5...23 mA |
Følerfejlsdetektering: strømsløjfebrud 4...20 mA | < 1 mA |
Internt spændingsdrop, forsynet enhed | < 2 V @ 23 mA |
Internt spændingsdrop, ikke-forsynet enhed | < 4 V @ 23 mA |
Udgangspecifikationer
Strømudgang |
|
Signalområde | 3,5...23 mA |
Belastning (v. strømudgang) | ≤ 725 Ω |
Belastningsstabilitet | ≤ 0,01% af span / 100 Ω |
Strømbegrænsning | ≤ 28 mA |
Statusrelæ |
|
Relæfunktion | N.C. |
Programmerbart lavt setpunkt | 0...29,9 mA |
Programmerbart højt setpunkt | 0...29,9 mA |
Hysterese for setpunkter | 0,1 mA |
Max. spænding | 125 VAC / 110 VDC |
Max. strøm | 0,5 AAC / 0,3 ADC |
Max. spænding - Ex-installation | 32 VDC / 32 VAC |
Max. strøm - Ex-installation | 1 ADC / 0,5 AAC |
af span | = af normalt måleområde 4...20 mA |
Overholdte myndighedskrav
EMC | 2014/30/EU |
LVD | 2014/35/EU |
ATEX | 2014/34/EU |
RoHS | 2011/65/EU |
EAC | TR-CU 020/2011 |
EAC Ex | TR-CU 012/2011 |
Godkendelser
ATEX | DEKRA 11ATEX0247 X |
IECEx | DEK 11.0088X |
c FM us | FM16US0465X / FM16CA0213X |
INMETRO | DEKRA 16.0002 X |
c UL us, UL 61010-1 | E314307 |
c UL us, UL 913 | E233311 (kun 9107xx-U9) |
CCC | 2020322304003422 |
EAC Ex | RU C-DK.HA65.B.00355/19 |
DNV Marine | TAA00000JD |
ClassNK | TA18527M |
SIL | SIL 2-certificeret via Full Assessment iht. IEC 61508 |
