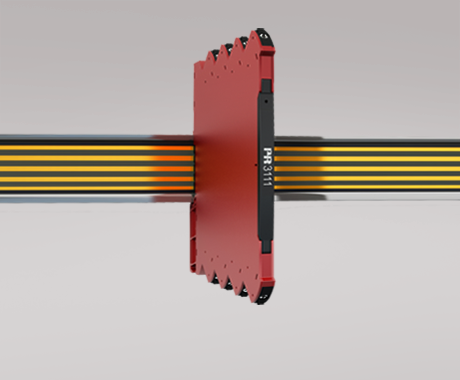

TC-konverter - isoleret



3111



  • Høj nøjagtighed, bedre end 0,05% af span
  • Slimline 6,1 mm hus
  • Høj EMC-performance og 50/60 Hz støjundertrykkelse
  • Valgbar < 30 ms / 300 ms reaktionstid
  • For-kalibrerede temperaturområder kan vælges via DIP-switche
Zone2 Ex Iec Iecex Zone2 Fmapprovedcus Zone2 UL List DNV Eac Ex Mpa EAC UKCA CE Pr Rohs Guarantee
  1. Overview + -

  2. Tekniske data + -

  3. Tilbehør + -

  4. Bestilling og levering + -

  5. Hvorfor vælge PR + -

Application

  • 3111 TC-konverteren måler standard TC J og K temperaturfølere og leverer et isoleret analogt strøm- eller spændingssignal på udgangen.
  • Høj 3-port isolation sikrer undertrykkelse af overspænding og beskytter kontrolsystemet mod transienter og støj.
  • 3111 kan monteres i sikkert område eller i Zone 2 / Division 2 områder.
  • Godkendt til marine-applikationer.

Teknisk katakteristik

  • Fleksibel forsyning med 24 VDC (±30%) via power rail eller klemmer.
  • Hurtig reaktionstid på < 30 ms med samtidig følerfejlsdetektering (vælges via DIP-switch).
  • Reaktionstiden kan nedsættes til 300 ms (vælges via DIP-switch).
  • Valgbar intern / ekstern CJC.
  • Høj konverteringsnøjagtighed, bedre end 0,05% af span, i alle tilgængelige områder.
  • 3111 overholder retningslinjerne i NAMUR NE21 og er således yderst velegnet i barske EMC-miljøer.
  • Transmitteren overholder ligeledes retningslinjerne i NAMUR NE43 ift. værdier for 'uden for område' og følerfejl.
  • Grøn LED i front indikerer driftsstatus for enheden og den tilsluttede føler.
  • Alle terminaler er beskyttet mod overspænding og polaritetsfejl.
  • Høj galvanisk isolation på 2,5 kVAC.
  • Særdeles godt signal-/støjforhold på > 60 dB.

Montering / installation / programmering

  • Valgbare DIP-switch-indstilinger giver nem konfiguration af mere end 1000 fabrikskalibrerede måleområder.
  • Det smalle 6,1 mm hus giver mulighed for montering af op til 163 enheder per meter DIN-skinne uden luft mellem enhederne.
  • Bredt omgivelsestemperaturområde på -25...+70°C.

Datablad & manualer


Datablad

Manualer

Manualer på russisk

Godkendelser & certifikater


ATEX-certifikat

IECEx-certifikat

UKEX-certifikat

FM-certifikat

UL-certifikat

DNV marine-certifikat

EAC-erklæring

EAC Ex-certifikat

Metrology Pattern Approval (MPA), Russia

Yderligere dokumentation


EU-overensstemmelseserklæring

UKCA-overensstemmelseserklæring

CCC-erklæring

EMC-data

PR standard-konfigurationer

Omgivelsesbetingelser

Driftstemperatur -25°C til +70°C
Lagringstemperatur -40°C til +85°C
Kalibreringstemperatur 20...28°C
Relativ fugtighed < 95% RF (ikke-kond.)
Kapslingsklasse IP20
Installation i Forureningsgrad 2 & måle- / overspændingskat. II

Mekaniske specifikationer

Dimensioner (HxBxD) 113 x 6,1 x 115 mm
Vægt, ca. 70 g
DIN-skinnetype DIN EN 60715/35 mm
Ledningskvadrat 0,13...2,5 mm2 / AWG 26...12 flerkoret ledning
Klemskruetilspændingsmoment 0,5 Nm
Vibration IEC 60068-2-6
2...25 Hz ±1,6 mm
25...100 Hz ±4 g

Fælles specifikationer

Forsyning

Forsyningsspænding 16,8...31,2 VDC
Max. forbrug 0,70 W
Max. effekttab 0,70 W

Isolationsspænding

Isolationsspænding, test / drift 2,5 kVAC / 300 VAC (forstærket)
Zone 2 / Div. 2 250 VAC

Reaktionstid

Reaktionstid (0...90%, 100...10%) < 30 ms / 300 ms (vælgbar)
Signal- / støjforhold Min. 60 dB
Programmering DIP-switche
Signaldynamik, indgang 23 bit
Signaldynamik, udgang 18 bit
Nøjagtighed Bedre end 0,05% af det valgte område
EMC-immunitetspåvirkning < ±0,5% af span
Udvidet EMC-immunitet: NAMUR NE21, A-kriterium, gniststøj < ±1% af span
Identifikation af forkert DIP-switchindstilling Udgang 0 V / 0 mA; LED 0,5 s / 1 Hz

Indgangspecifikationer

TC-indgang

Temperaturområde, TC J -100...+1200°C
Temperaturområde, TC K -180...+1372°C
Min. måleområde (span) - TC J & K 50°C
Nøjagtighed: den største af Bedre end 0,05% af span eller 0,5°C
Temperaturkoefficient: den største af 0,1°C/°C eller ≤ ±0,01%/°C
Følerkabelsmodstand < 5 kΩ per leder
Koldt loddestedskomp. (CJC): Nøjagtighed via ekstern Pt100-indgang Bedre end ±0,15°C
Koldt loddestedskomp. (CJC): Nøjagtighed via intern CJC Bedre end ±2,5°C
Intern CJC-fejldetektering Ja
Ekstern CJC-fejldetektering Ja - vælges vha. DIP-switch
Detektering af åbent termoelement Ja - vælges vha. DIP-switch

Udgangspecifikationer

Fælles udgangsspecifikationer

Opdateringstid 10 ms

Strømudgang

Signalområde 0...23 mA
Programmerbare signalområder 0 / 4...20 mA
Følerfejlsindikation (0...20 mA) 0 mA eller 23 mA / OFF
Følerfejlsindikation (4...20 mA) 3,5 mA eller 23 mA / iht. NAMUR NE43 eller OFF
Belastning (v. strømudgang) ≤ 600 Ω
Belastningsstabilitet ≤ 0,01% af span / 100 Ω
Strømbegrænsning ved lav udgangsbelastning < 60 mA peak / < 4 mA gennemsnit

Spændingsudgang

Programmerbare signalområder 0/1...5 og 0/2...10 V
Følerfejlsindikation 0 V / 10% over max. / ingen
Åben udgang < 18 V

I.S.- / Ex-mærkning

ATEX II 3 G Ex ec IIC T4 Gc
IECEx Ex ec IIC T4 Gc
FM, US Cl. I, Div. 2, Gr. A, B, C, D T4 el. Cl. I, Zone 2, AEx nA IIC T4
FM, CA Cl. I, Div. 2, Gr. A, B, C, D T4 el. Cl. I, Zone 2, Ex nA IIC T4
EAC Ex 2Ex nA IIC T4 Gc X

Overholdte myndighedskrav

EMC 2014/30/EU & UK SI 2016/1091
LVD 2014/35/EU & UK SI 2016/1101
ATEX 2014/34/EU & UK SI 2016/1107 2014/34/EU
RoHS 2011/65/EU & UK SI 2012/3032
EAC TR-CU 020/2011
EAC Ex TR-CU 012/2011

Godkendelser

ATEX KEMA 10ATEX0147 X
IECEx KEM 10.0068X
UKEX DEKRA 21UKEX0055X
c FM us FM17US0004X / FM17CA0003X
c UL us, UL 61010-1 E314307
DNV Marine TAA00001RW
EAC Ex EAEU KZ 7500361.01.01.08756
