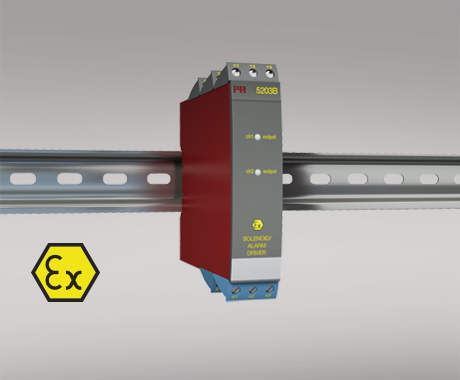

Ex ventil- / alarmdriver
5203B
- 1- eller 2-kanals version
- Ventildriver til Ex-område
- 3- / 5-port 3,75 kVAC galvanisk isolation
- Digitalstyret spændingsforsyning til Ex-område
- Universel forsyning med AC eller DC
Anvendelse
- Driver med sikkerhedsbarriere til styring af ON / OFF ventiler placeret i eksplosionsfarligt område.
- Driver med sikkerhedsbarriere til forsyning af lysdioder og akustiske alarmer placeret i eksplosionsfarligt område.
- Spændingsforsyning med ON / OFF styring til andet udstyr.
Teknisk karakteristik
- PR5203B har en digital indgang pr. kanal til styring af Ex-udgangsspændingen.
- Forsyning, indgange og udgange er indbyrdes galvanisk adskilte og ikke stelbundne.
Montage / installation
- Monteres på DIN-skinne, vertikalt eller horisontalt. Med 2-kanals versionen kan der installeres 84 kanaler pr. meter.
Datablad & manualer
Datablad
- 5203B.pdf
- Nyeste version
Manualer
- 5203BV105_DK.pdf
- 5203BV104.pdf
- Tidligere versioner
- Nyeste version
Manualer på russisk
- 5203BV105_RU.pdf
- Nyeste version
Godkendelser & certifikater
Ex-certifikat
- 5203B.pdf
- Nyeste version
UL-certifikat
- 5203B_UL.pdf
- Nyeste version
EAC-erklæring
- EAC-Declaration.pdf
- Nyeste version
EAC Ex-certifikat
- EAC_Ex.pdf
- Nyeste version
Metrology Pattern Approval (MPA), Russia
- MPA_Russia.pdf
- Nyeste version
Yderligere dokumentation
EU-overensstemmelseserklæring
- 5203DoC_EU_102_DK.pdf
- 5203DoC_EU_101_DK.pdf
- 5203DoC_EU_100_DK.pdf
- Tidligere versioner
- Nyeste version
Sikkerhedsanvisninger
Sikkerhedsanvisninger
- SN5000-3_103_1933.pdf
- SN5000-3_102_1613.pdf
- SN5000_101_1450.pdf
- Tidligere versioner
- Nyeste version
Omgivelsesbetingelser
| Driftstemperatur | -20°C til +60°C |
| Kalibreringstemperatur | 20...28°C |
| Relativ fugtighed | < 95% RF (ikke-kond.) |
| Kapslingsklasse | IP20 |
Mekaniske specifikationer
| Dimensioner (HxBxD) | 109 x 23,5 x 130 mm |
| Vægt, ca. | 230 g |
| Ledningskvadrat | 1 x 2,5 mm2 flerkoret ledning |
| Klemskruetilspændingsmoment | 0,5 Nm |
Fælles specifikationer
Forsyning |
|
| Forsyningsspænding, universel | 21,6...253 VAC, 50...60 Hz eller 19,2...300 VDC |
| Sikring | 400 mA T / 250 VAC |
| Max. forbrug | ≤ 4 W (2 kanaler) |
| Internt effekttab | ≤ 2 W (2 kanaler) |
Isolationsspænding |
|
| Isolationsspænding, test / drift | 3,75 kVAC / 250 VAC |
| PELV/SELV | IEC 61140 |
| Max. frekvens | 20 Hz |
| EMC-immunitetspåvirkning | < ±0,5% af span |
| Udvidet EMC-immunitet: NAMUR NE21, A-kriterium, gniststøj | < ±1% af span |
Indgangspecifikationer
NPN og mekanisk kontakt |
|
| Trig-niveau LOW | ≤ 4,0 VDC |
| Trig-niveau HIGH | ≥ 7,0 VDC |
| Max. ekstern spænding | 28 VDC |
| Indgangsimpedans | 3,48 kΩ |
PNP |
|
| Trig-niveau LOW | ≤ 4,0 VDC |
| Trig-niveau HIGH | ≥ 7,0 VDC |
| Max. ekstern spænding | 28 VDC |
| Indgangsimpedans | 3,48 kΩ |
Udgangspecifikationer
| Udgangsspænding | Se Ex-data i manual |
| Udgangsstrøm | Se Ex-data i manual |
| Udgangsripple | < 40 mVRMS |
Overholdte myndighedskrav
| EMC | 2014/30/EU |
| LVD | 2014/35/EU |
| EAC | TR-CU 020/2011 |
Godkendelser
| ATEX | DEMKO 99ATEX126257, II (1) GD [EEx ia] IIC |
| UL | UL 913, UL 508 |
| EAC Ex | RU C-DK.HA65.B.00355/19 |
