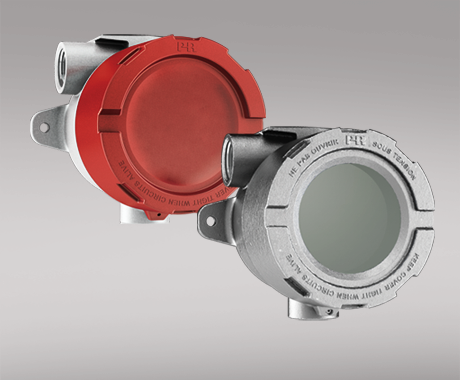

Instrumenthus
7401
- Egnet til alle hovedmonterede PR-transmittere
- 3 procestilslutninger (M20x1,5 og ½ NPT), for f.eks. følerlommer, fleksible koblinger, kabelforskruninger osv.
- Muligheder: Aluminium med blinddæksel eller vindue eller 316 rustfrit stål med vindue
- Installation i krævende miljøer IP54-IP68
Anvendelse
- Kabinet til montering af hovedmonterede transmittere.
- Egnet til Ex / I.S.-installation i Ex-område i overensstemmelse med installationskravene, der gælder for den specifikke transmitter.
Montering / installation
- Montering på 1,5"–2" rørbeslag eller på væg/skot.
- PR-transmittere i serierne 53xx og 54xx kan uden videre installeres i huset ved hjælp af den medfølgende metalplade. I Ex/I.S.-installationer skal installationsinstruktionerne for den specifikke transmitter altid overholdes nøje. Ex-mærkningen fremgår af mærkaten på den installerede transmitter.
Datablad & manualer
Omgivelsesbetingelser
| Driftstemperatur |
-40°C til +85°C (med silikone O-ring)
-20°C til +85°C (med FKM O-ring) |
| Lagringstemperatur | -40°C til +85°C |
| Relativ fugtighed | 0...100% RF (kondenserende) |
| Kapslingsklasse | IP54 / IP66 / IP68 / type 4X |
Mekaniske specifikationer
| Dimensioner | Ø 110 mm |
| Dimensioner (HxBxD), aluminium | 109,3 x 145 x 126 mm |
| Dimensioner (HxBxD), rustfrit stål | 107,4 x 145 x 124 mm |
| Vægt, ca., aluminium / rustfrit stål | 1,3 / 2,8 kg |
Overholdte myndighedskrav
| RoHS | 2011/65/EU |
