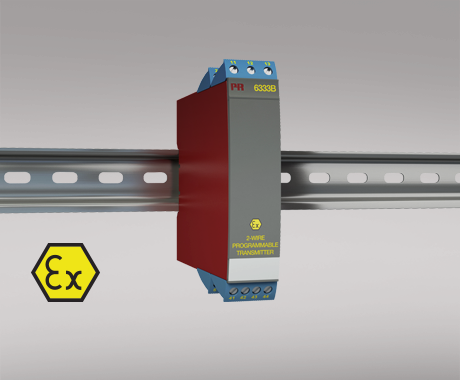

2-tråds programmerbar transmitter



6333B



  • Indgang for RTD eller Ohm
  • Høj målenøjagtighed
  • 3-leder tilslutning
  • Kan monteres i Ex-zone 0
  • 1- eller 2-kanals version
Køb direkte i webshoppen
Ex Iec Iecex Fmapproved CSA Inmetro Eac Ex Mpa EAC UKCA CE Pr Rohs3 Guarantee

  1. Overview + -

  2. Tekniske data + -

  3. Tilbehør + -

  4. Bestilling og levering + -

  5. Hvorfor vælge PR + -

Anvendelse

  • Temperaturlineariseret måling med Pt100...Pt1000 eller Ni100...Ni1000 føler.
  • Omsætning af lineær modstandsændring til standard analogt strømsignal, f.eks. fra ventiler eller ohmske niveaustave.

Teknisk karakteristik

  • PR6333B kan af brugeren i løbet af få sekunder programmeres til at måle inden for alle normerede RTD-temperaturområder.
  • RTD- og modstandsindgangen har kabelkompensering for 3-leder tilslutning.
  • Udgangssignalet kan programmeres til en begrænsning.

Montage / installation

  • Monteres på DIN-skinne, vertikalt eller horisontalt. Med 2-kanals versionen kan der installeres 84 kanaler pr. meter.
  • 6333B kan monteres i zone 0, 1, 2 og zone 21, 22 inklusiv M1 / Class I, Division 1, Gruppe A, B, C, D.

Datablad & manualer

Datablad
Manualer
Manualer på russisk

Godkendelser & certifikater

ATEX-certifikat
IECEx-certifikat
CSA-certifikat
FM-certifikat
INMETRO-certifikat
EAC-erklæring
EAC Ex-certifikat
Metrology Pattern Approval (MPA), Belarus
Metrology Pattern Approval (MPA), Kazakhstan
Metrology Pattern Approval (MPA), Russia

Yderligere dokumentation

EU-overensstemmelseserklæring
UKCA-overensstemmelseserklæring
CCC-erklæring
PR standard-konfigurationer

Bestillingsformular

Omgivelsesbetingelser

Driftstemperatur -40°C til +85°C
Lagringstemperatur -40°C til +85°C
Kalibreringstemperatur 20...28°C
Relativ fugtighed < 95% RF (ikke-kond.)
Kapslingsklasse IP20

Mekaniske specifikationer

Dimensioner (HxBxD) 109 x 23,5 x 104 mm
Vægt (1 / 2 kanaler) 145 / 185 g
DIN-skinnetype DIN EN 60715/35 mm
Ledningskvadrat 0,13...2,08 mm2 / AWG 26...14 flerkoret ledning
Klemskruetilspændingsmoment 0,5 Nm

Fælles specifikationer

Forsyning
Forsyningsspænding 8,0...30 VDC
Max. forbrug ≤ 0,8 W / ≤ 1,6 W (1 / 2 kan.)
Internt effekttab 0,19...0,8 W

Reaktionstid
Reaktionstid (programmerbar) 0,33...60 s
Spændingsdrop 8,0 VDC
Opvarmningstid 5 min.
Programmering Loop Link
Signal- / støjforhold Min. 60 dB
Nøjagtighed Bedre end 0,1% af det valgte område
Signaldynamik, indgang 19 bit
Signaldynamik, udgang 16 bit
Virkning af forsyningsspændingsændring < 0,005% af span / VDC

Indgangspecifikationer

Fælles indgangsspecifikationer
Max. nulpunktsforskydning (offset) 50% af valgt max. værdi

RTD-indgang
RTD-type Pt100, Ni100, lin. R
Kabelmodstand pr. leder 10 Ω (max.)
Følerstrøm > 0,2 mA, < 0,4 mA
Virkning af følerkabelmodstand (3-leder) < 0,002 Ω / Ω
Følerfejlsdetektering Ja

Lineær modstandsindgang
Lineær modstand min....max. 0 Ω...10000 Ω

Udgangspecifikationer

Strømudgang
Signalområde 4…20 mA
Min. signalområde 16 mA
Belastning (v. strømudgang) ≤ (Vforsyning - 8) / 0,023 [Ω]
Belastningsstabilitet ≤ 0,01% af span / 100 Ω
Følerfejlsindikation Programmerbar 3,5…23 mA
NAMUR NE43 Upscale/Downscale 23 mA / 3,5 mA

Fælles udgangsspecifikationer
Opdateringstid 135 ms
af span = af det aktuelt valgte område

Overholdte myndighedskrav

EMC 2014/30/EU & UK SI 2016/1091
ATEX 2014/34/EU & UK SI 2016/1107
RoHS 2011/65/EU & UK SI 2012/3032
EAC TR-CU 020/2011
EAC Ex TR-CU 012/2011

Godkendelser

ATEX DEKRA 20ATEX0105X
IECEx DEK 20.0062X
FM FM17US0013X
CSA 1125003
INMETRO DEKRA 23.0010X
EAC Ex EAEU KZ 7500361.01.01.08756
