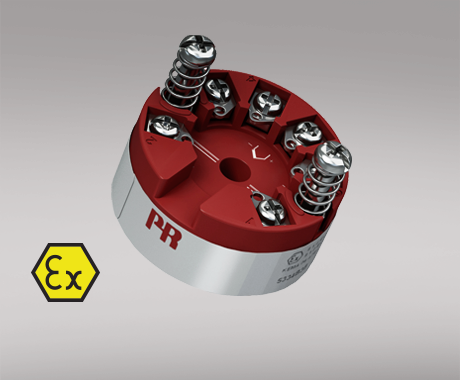

Ohjelmoitava 2-johdin lämpötilalähetin



5334B



  • TE-tulo
  • Hyvä mittaustarkkuus
  • Galvaaninen erotus
  • Ohjelmoitava anturivian ilmaisu
  • Asennus DIN form B -kytkentärasiaan
Ex Iec Iecex Inmetro Dekra DNV Eac Ex Mpa EAC UKCA CE Pr Rohs3 Guarantee
  1. Yhteenveto + -

  2. Tekniset tiedot + -

  3. Tarvikkeet + -

  4. Tilaus ja toimitus + -

  5. Miksi valita PR + -

Sovellukset

  • Linearisoitu lämpötilamittaus termoelementeillä.
  • Bipolaaristen mV-viestien vahvistus 4...20 mA -vakioviesteiksi, jotka voidaan myös linearisoida.

Tekniset ominaisuudet

  • Muutamassa sekunnissa käyttäjä voi ohjelmoida PR5334B:n mittaamaan lämpötiloja kaikilla standardien määrittelemillä TE-alueilla.
  • Kylmäpisteen kompensointi (CJC) sisäänrakennetulla lämpötila-anturilla.
  • Jatkuva tallennettujen tietojen tarkistus takaa varman ja turvallisen toiminnan.

Asennus

  • DIN form B -kytkentärasiaan.
  • Lähetin voidaan asentaa Ex-alueille 0, 1, 2, 20, 21 ja 22 tai turvalliselle alueelle. Molemmissa tapauksissa syöttöjännite/lähtöviesti täytyy suojata erillisellä Ex-suojauksella ko. sovelluksen mukaan.

Hyväksynnät & sertifikaatit


ATEX-sertifikaatti

IECEx-sertifikaatti

INMETRO certificate

DNV meritekninen sertifikaatti

EAC-vaatimustenmukaisuusvakuutus

EAC Ex-sertifikaatti

Metrology Pattern Approval (MPA), Belarus

Metrology Pattern Approval (MPA), Kazakhstan

Metrology Pattern Approval (MPA), Russia

Lisädokumentteja


EU-vaatimustenmukaisuusvakuutus

UKCA-vaatimustenmukaisuusvakuutus

CCC-määrittely

Oletusasetukset

Ympäristöolosuhteet

Käyttölämpötila -40°C...+85°C
Kalibrointilämpötila 20...28°C
Suhteellinen kosteus < 95% RH (ei kond.)
Kotelointiluokka (kotelo/liittimet) IP68 / IP00

Mekaaniset tiedot

Mitat Ø 44 x 20,2 mm
Paino noin 50 g
Johdinkoko 1 x 1,5 mm2 monisäikeinen
Ruuvien kiristysmomentti 0,4 Nm
Tärinä IEC 60068-2-6
2...25 Hz ±1,6 mm
25...100 Hz ±4 g

Yleiset tiedot

Syöttöjännite

Syöttöjännite 7,2...30 VDC
Tehohäviö 25 mW…0,8 W

Eristysjännite

Eristysjännite, koe / käyttö 1,5 kVAC / 50 VAC

Vasteaika

Vasteaika (ohjelmoitava) 1...60 s
Jännitehäviö 7,2 VDC
Käynnistymisaika 5 min.
Viive tehon kytkennästä vakaaseen lähtöön 4,5 s
Ohjelmointi Loop Link
Viesti/kohinasuhde Min. 60 dB
EEprom viantarkistus < 3,5 s
Tarkkuus Parempi kuin 0,05% valitusta alueesta
Viestin dynamiikka, tulo 18 bit
Viestin dynamiikka, lähtö 16 bit
Jännitemuutoksen vaikutus < 0,005% alueesta / VDC
EMC-immuniteettiriippuvuus < ±0,5% alueesta
Parannettu EMC-immuniteetti: NAMUR NE21, A-tason syöksyjännitekoe < ±1% alueesta

Tuloarvot

Sähköiset tiedot, tulo

Suurin nollansiirto 50% valitusta maksimiarvosta

Termoelementtitulo

Termoelementtityyppi B, E, J, K, L, N, R, S, T, U, W3, W5, LR
Kylmäpisteen kompensointi (CJC) < ±1,0°C
Anturivikavalvonta Käytettävissä
Anturivikavirta: vika havaittu / muuten Nim. 33 μA / 0 μA

Jännitetulo

Mittausalue -12...150 mV
Pienin mittausalue (alue) 5 mV
Tulovastus 10 MΩ

Lähtöarvot

Virtalähtö

Viestialue 4…20 mA
Pienin viestialue 16 mA
Kuorma (virtalähtö) ≤ (Vsyöttö - 7,2) / 0,023 [Ω]
Kuorman stabiilisuus ≤ 0,01% alueesta / 100 Ω
Anturivian ilmaisu Ohjelmoitava 3,5…23 mA
NAMUR NE43 Ylös/Alas 23 mA / 3,5 mA

Sähköiset tiedot, lähtö

Päivitysaika 440 ms
alueesta = valitusta alueesta

Ex-merkintä

ATEX II 1 G Ex ia IIC T6...T4 Ga, II 2 D Ex ia IIIC Db, I M1 Ex ia I Ma
IECEx Ex ia IIC T6...T4 Ga, Ex ia IIIC Db, Ex ia I Ma
INMETRO Ex ia IIC T6...T4 Ga, Ex ia IIIC Db, Ex ia I Ma

Yhteensopivuus standardien

EMC 2014/30/EU & UK SI 2016/1091
ATEX 2014/34/EU & UK SI 2016/1107
RoHS 2011/65/EU & UK SI 2012/3032
EAC TR-CU 020/2011
EAC Ex TR-CU 012/2011

Hyväksynnät

ATEX DEKRA 20ATEX0095X
IECEx DEK 20.0059X
INMETRO DEKRA 23.0009X
EAC Ex EAEU KZ 7500361.01.01.08756
DNV Marine TAA0000101
