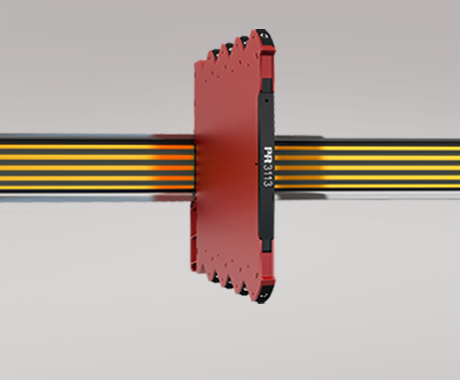

HART 7-lämpötilamuunnin



3113



  • Hyvä tarkkuus, parempi kuin 0,05 % alueesta
  • Kapea kotelo 6,1 mm
  • Erinomainen EMC-suorituskyky
  • Valittava vasteaika 60 ms / 60 s
  • Esikalibroidut lämpötila-alueet valitaan DIP-kytkimillä
Zone2 Ex Iec Iecex Zone2 Fmapprovedcus Zone2 UL List DNV Eac Ex Mpa EAC UKCA CE Pr Rohs Guarantee
  1. Yhteenveto + -

  2. Tekniset tiedot + -

  3. Tarvikkeet + -

  4. Tilaus ja toimitus + -

  5. Miksi valita PR + -

Sovellukset

  • 3113-lämpötilamuunnin mittaa Pt100-, TE-J- ja TE-K-tyypin lämpötila-antureita ja tuottaa erotetun, aktiivisen analogivirtalähdön ja HART®-viestilähdön.
  • 3-suuntainen, korkea galvaaninen erotustaso suojaa ohjausjärjestelmää ylijännitteiltä, transienttipiikeiltä ja kohinalta.
  • 3113 voidaan asentaa turvalliselle alueelle tai Ex-tilaan 2 (Zone 2 / Division 2).
  • Hyväksytty meriteknisiin sovelluksiin.

Tekniset ominaisuudet

  • Joustava apujännitesyöttö 24 VDC (±30%) tehonsyöttökiskosta tai liittimien kautta.
  • 60 ms nopea vasteaika ja samanaikainen anturivikailmaisu valittavissa.
  • Valittavissa sisäinen/ulkoinen kylmäpisteen kompensointi CJC.
  • Erinomainen muunnostarkkuus kaikilla valittavilla alueilla, parempi kuin 0.05 % alueesta.
  • Täyttää NAMUR NE21 -suositukset, 3113 antaa hyvät mittausominaisuudet vaativissa EMC-ympäristöissä.
  • NAMUR NE43 -standardin mukaiset alueen ylityksen ja anturivikatapauksen lähtöarvot.
  • Vihreä LED osoittaa laitteen ja tuloanturin toimintatilaa.
  • Kaikki liittimet on suojattu ylijänniteeltä ja vääränapaiselta kytkennältä.
  • Korkea galvaaninen erotustaso 2,5 kVAC.
  • Erinomainen viesti/kohina-suhde > 60 dB.

Asennus / ohjelmointi

  • Valittavassa HART-tilassa HART 7 -protokollaversion laajennettu laiteohjelmointi.
  • Valittavassa DIP-tilassa DIP-kytkimillä valittavissa yli 1000 tehdaskalibroitua mittausaluetta ja HART read only -ominaisuus.
  • Valittava HART-moodi mahdollistaa täydet HART-luku/kirjoitusominaisuudet.
  • Kapea 6,1 mm kotelo sallii jopa 163 laitetta metrin matkalle DIN-kiskoon, ilmarakoja laitteiden väliin ei tarvita.
  • Laaja ympäristölämpötila-alue -25...+70 °C.

Tuotelehdet & manuaalit


Datalehti

Käyttöohjeet

Käyttöohjeet venäjäksi

Hyväksynnät & sertifikaatit


ATEX-sertifikaatti

IECEx-sertifikaatti

UKEX-sertifikaatit

FM-sertifikaatti

UL-sertifikaatti

DNV meritekninen sertifikaatti

EAC-vaatimustenmukaisuusvakuutus

EAC Ex-sertifikaatti

Metrology Pattern Approval (MPA), Russia

Lisädokumentteja


EU-vaatimustenmukaisuusvakuutus

UKCA-vaatimustenmukaisuusvakuutus

CCC-määrittely

HART-sertifikaatti

EMC-tiedot

Oletusasetukset

Ympäristöolosuhteet

Käyttölämpötila -25°C...+70°C
Varastointilämpötila -40°C...+85°C
Kalibrointilämpötila 20...28°C
Suhteellinen kosteus < 95% RH (ei kond.)
Kotelointiluokka IP20
Asennusluokat Likaantumisaste 2 & mittaus- / ylijänniteluokka II

Mekaaniset tiedot

Mitat (KxLxS) 113 x 6,1 x 115 mm
Paino noin 70 g
DIN-kiskotyyppi DIN EN 60715/35 mm
Johdinkoko 0,13...2,5 mm2 / AWG 26...12 monisäikeinen
Ruuvien kiristysmomentti 0,5 Nm
Tärinä IEC 60068-2-6
2...25 Hz ±1,6 mm
25...100 Hz ±4 g

Yleiset tiedot

Syöttöjännite

Syöttöjännite 16,8...31,2 VDC
Suurin tehonkulutus 0,70 W
Suurin tehohäviö 0,70 W

Eristysjännite

Eristysjännite, koe / käyttö 2,5 kVAC / 300 VAC (vahvistettu)
Zone 2 / Div. 2 250 VAC

Vasteaika

HART-tila, (0...90%, 100...10%) 60 ms...60 s, ohjelmoitava
DIP-tila, (0...90%, 100...10%) < 60 ms
Tarkkuus Parempi kuin 0,05% valitusta alueesta
Viesti/kohinasuhde Min. 60 dB
Pitkäaikainen stabiilisuus, parempi kuin ±0,1% alueesta/vuosi (±0,3% alueesta/ 5 vuotta)
Ohjelmointi DIP-kytkimillä
Viestin dynamiikka, tulo 23 bit
Viestin dynamiikka, lähtö 18 bit
EMC-immuniteettiriippuvuus < ±0,5% alueesta
Parannettu EMC-immuniteetti: NAMUR NE21, A-tason syöksyjännitekoe < ±1% alueesta
Väärän DIP-kytkinasettelun ilmaisu 3,5 mA -lähtö; LED 0,5 s / 1 Hz

Tuloarvot

Vastusanturitulo

Lämpötila-alue, Pt100 -200...+850°C
Pienin mittausalue (alue) 10°C
Tarkkuus: valitaan arvoista suurempi Parempi kuin 0,05% alueesta tai 0,1°C
Lämpötilariippuvuus: valitaan arvoista suurempi 0,02°C/°C tai ≤ ±0,01%/°C
Anturivirta < 150 µA
Anturikaapelin vastus < 50 Ω / johdin
Anturikaapelin vastuksen vaikutus (3-/4-johdin) < 0,002 Ω / Ω
Anturivian ilmaisu Valitaan DIP-kytkimillä
Anturipiirin katkeamisen tunnistus > 800 Ω
Anturin oikosulun tunnistus < 18 Ω

Termoelementtitulo

Lämpötila-alue, TE-J -100...+1200°C
Lämpötila-alue, TE-K -180...+1372°C
Pienin mittausalue (alue) - TC J & K 50°C
Tarkkuus: valitaan arvoista suurempi Parempi kuin 0,05% alueesta tai 0,5°C
Lämpötilariippuvuus: valitaan arvoista suurempi 0,1°C/°C tai ≤ ±0,01%/°C
Anturikaapelin vastus < 5 kΩ / johdin
Kylmäpisteen kompensointi (CJC): Tarkkuus ulkoisella Pt100-tulolla Parempi kuin ±0,15°C
Kylmäpisteen kompensointi (CJC): Tarkkuus sisäisellä CJC:llä Parempi kuin ±2,5°C
Sisäisen CJC-virheen tunnistus Käytettävissä
Ulkoisen CJC-virheen tunnistus Valitaan DIP-kytkimillä
Avoimen termoparin tunnistus Valitaan DIP-kytkimillä

Lähtöarvot

Sähköiset tiedot, lähtö

Päivitysaika 10 ms

Virtalähtö

Viestialue 0...23 mA
Valittavat kiinteät viestialueet 4...20 ja 20...4 mA
Kuorma (virtalähtö) ≤ 600 Ω
Kuorman stabiilisuus ≤ 0,01% alueesta / 100 Ω
Anturivian ilmaisu 3,5 mA tai 23 mA / NAMUR NE43 mukaan tai OFF
Avoin lähtö < 20 V
HART-protokollaversiot HART 7

Ex-merkintä

ATEX II 3 G Ex ec IIC T4 Gc
IECEx Ex ec IIC T4 Gc
FM, US Cl. I, Div. 2, Gr. A, B, C, D T4 tai Cl. I, Zone 2, AEx nA IIC T4
FM, CA Cl. I, Div. 2, Gr. A, B, C, D T4 tai Cl. I, Zone 2, Ex nA IIC T4
EAC Ex 2Ex nA IIC T4 Gc X

Yhteensopivuus standardien

EMC 2014/30/EU & UK SI 2016/1091
LVD 2014/35/EU & UK SI 2016/1101
ATEX 2014/34/EU & UK SI 2016/1107
RoHS 2011/65/EU & UK SI 2012/3032
EAC TR-CU 020/2011
EAC Ex TR-CU 012/2011

Hyväksynnät

ATEX KEMA 10ATEX0147 X
IECEx KEM 10.0068X
UKEX DEKRA 21UKEX0055X
c FM us FM17US0004X / FM17CA0003X
c UL us, UL 61010-1 E314307
EAC Ex EAEU KZ 7500361.01.01.08756
DNV Marine TAA00001RW
