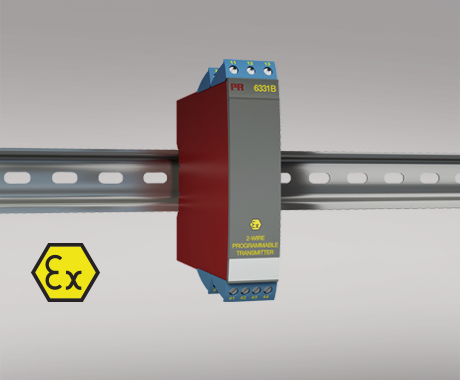

Ohjelmoitava 2-johdin lämpötilalähetin
6331B
- RTD-, TE-, ohm- tai mV-tulo
- Erinomainen mittaustarkkuus
- Galvaaninen erotus
- Voidaan asentaa Ex-tilaan 0
- 1- tai 2-kanavainen
Sovellukset
- Linearisoitu lämpötilamittaus Pt100...Pt1000-, Ni100...Ni1000-antureilla tai termoelementeillä.
- Lineaarisen vastusmuutoksen mittaus analogiseksi vakiovirtaviestiksi esim. venttiileistä tai ohmisista pinta-antureista.
- Bipolaaristen mV-viestien vahvistus 4...20 mA -vakioviesteiksi.
Tekniset ominaisuudet
- Muutamassa sekunnissa käyttäjä voi ohjelmoida PR6331B:n mittaamaan lämpötiloja kaikilla standardien määrittelemillä alueilla.
- Vastusanturi- ja lineaarisella vastustulolla on kaapelikompensointi 2-, 3- ja 4-johdintulolla.
- Lähtöviestiin voidaan ohjelmoida virtarajat.
- Jatkuva tallennettujen tietojen tarkistus takaa varman ja turvallisen toiminnan.
Asennus
- Pysty- tai vaakasuoraan DIN-kiskoon. Käyttämällä 2-kanavaista mallia metrin leveydelle voidaan asentaa 84 kanavaa.
- 6331B voidaan asentaa Zone 0, 1, 2, 20, 21 ja 22 mukaanlukien M1 / Class 1, Division 1, Gr. A, B, C, D.
- Lähetin voidaan asentaa Ex-alueille 0, 1 ja 2 tai turvalliselle alueelle. Molemmissa tapauksissa syöttöjännite/lähtöviesti täytyy suojata erillisellä Ex-suojauksella ko. sovelluksen mukaan.
Tuotelehdet & manuaalit
Datalehti
- 6331B.pdf
- Viimeisin versko
Käyttöohjeet
- 6331V107_UK.pdf
- 6331V106_UK.pdf
- 6331V105_UK.pdf
- 6331V104.pdf
- 6331V103.pdf
- Aikaisempi versio
- Viimeisin versko
Käyttöohjeet venäjäksi
- 6331V107_RU.pdf
- 6331V106_RU.pdf
- 6331V105_RU.pdf
- 6331L104_RU.pdf
- Aikaisempi versio
- Viimeisin versko
Hyväksynnät & sertifikaatit
ATEX-sertifikaatti
- 6331B_issue05.pdf
- 6331B_issue04.pdf
- 6331B_issue03.pdf
- 6331B_issue02.pdf
- Aikaisempi versio
- Viimeisin versko
IECEx-sertifikaatti
- 6331BIEC_issue02.pdf
- 6331BIEC_issue01.pdf
- 6331BIEC_issue0.pdf
- Aikaisempi versio
- Viimeisin versko
CSA-sertifikaatti
- 533x_633x_CSA.pdf
- Viimeisin versko
FM-sertifikaatti
- 53xx_633x_FM17US0013X.pdf
- 53xx_633x_FM_2D5A7.pdf
- Aikaisempi versio
- Viimeisin versko
EAC-vaatimustenmukaisuusvakuutus
- EAC-Declaration.pdf
- Viimeisin versko
EAC Ex-sertifikaatti
- EAC_Ex.pdf
- Viimeisin versko
Metrology Pattern Approval (MPA), Belarus
- MPA_Belarus.pdf
- Viimeisin versko
Metrology Pattern Approval (MPA), Kazakhstan
- MPA_Kazakhstan.pdf
- Viimeisin versko
Metrology Pattern Approval (MPA), Russia
- MPA_Russia.pdf
- Viimeisin versko
Lisädokumentteja
EU-vaatimustenmukaisuusvakuutus
- 6331DoC_EU_102_UK.pdf
- 6331DoC_EU_101_UK.pdf
- 6331DoC_EU_100_UK.pdf
- Aikaisempi versio
- Viimeisin versko
CCC-määrittely
- 5000_6000_series_CCC_statement.pdf
- Viimeisin versko
Turvaohjeet
Turvaohjeet
- SN6300-1_106_2010.pdf
- SN6300-1_105_1749.pdf
- SN6300-1_104_1650.pdf
- SN6300-1_103_1614.pdf
- SN6300_102_1506.pdf
- Aikaisempi versio
- Viimeisin versko
Ympäristöolosuhteet
Käyttölämpötila | -40°C...+85°C |
Varastointilämpötila | -40°C...+85°C |
Kalibrointilämpötila | 20...28°C |
Suhteellinen kosteus | < 95% RH (ei kond.) |
Kotelointiluokka | IP20 |
Mekaaniset tiedot
Mitat (KxLxS) | 109 x 23,5 x 104 mm |
Paino (1 / 2 kanavaa) | 145 / 185 g |
DIN-kiskotyyppi | DIN EN 60715/35 mm |
Johdinkoko | 0,13...2,08 mm2 AWG 26...14 monisäikeinen |
Ruuvien kiristysmomentti | 0,5 Nm |
Yleiset tiedot
Syöttöjännite |
|
Apujännite | 7,2...30 VDC |
Suurin tehonkulutus | ≤ 0,7 W / ≤ 1,4 W (1 / 2 kan.) |
Tehohäviö / kanava | 0,17...0,7 W |
Eristysjännite |
|
Eristysjännite, koe / käyttö | 1,5 kVAC / 50 VAC |
Vasteaika |
|
Vasteaika (ohjelmoitava) | 1...60 s |
Jännitehäviö | 7,2 VDC |
Käynnistymisaika | 5 min. |
Ohjelmointi | Loop Link |
Viesti/kohinasuhde | Min. 60 dB |
Tarkkuus | Parempi kuin 0,05% valitusta alueesta |
EEprom viantarkistus | < 3,5 s |
Viestin dynamiikka, tulo | 20 bit |
Viestin dynamiikka, lähtö | 16 bit |
Jännitemuutoksen vaikutus | < 0,005% alueesta / VDC |
EMC-immuniteettiriippuvuus | < ±0,5% alueesta |
Parannettu EMC-immuniteetti: NAMUR NE21, A-tason syöksyjännitekoe | < ±1% alueesta |
Tuloarvot
Sähköiset tiedot, tulo |
|
Suurin nollansiirto | 50% valitusta maksimiarvosta |
Vastusanturitulo |
|
RTD-tyyppi | Pt100, Ni100, lin. R |
Kaapelivastus / johdin | 5 Ω (maks.) |
Anturivirta | Nim. 0,2 mA |
Anturikaapelin vastuksen vaikutus (3-/4-johdin) | < 0,002 Ω / Ω |
Anturivian ilmaisu | Käytettävissä |
Termoelementtitulo |
|
Termoelementtityyppi | B, E, J, K, L, N, R, S, T, U, W3, W5, LR |
Kylmäpisteen kompensointi (CJC) | < ±1,0°C |
Anturivikavalvonta | Käytettävissä |
Anturivikavirta: vika havaittu / muuten | Nim. 33 μA / 0 μA |
Lineaarinen vastustulo |
|
Lineaarinen vastus min....max. | 0 Ω...5000 Ω |
Jännitetulo |
|
Mittausalue (1) | -12...800 mV |
Pienin mittausalue (alue) | 5 mV |
Tulovastus | 10 MΩ |
Lähtöarvot
Virtalähtö |
|
Viestialue | 4…20 mA |
Pienin viestialue | 16 mA |
Kuorma (virtalähtö) | ≤ (Vsyöttö - 7,2) / 0,023 [Ω] |
Kuorman stabiilisuus | ≤ 0,01% alueesta / 100 Ω |
Anturivian ilmaisu | Ohjelmoitava 3,5…23 mA |
NAMUR NE43 Ylös/Alas | 23 mA / 3,5 mA |
Sähköiset tiedot, lähtö |
|
Päivitysaika | 440 ms |
alueesta | = valitusta alueesta |
Yhteensopivuus standardien
EMC | 2014/30/EU |
ATEX | 2014/34/EU |
RoHS | 2011/65/EU |
EAC | TR-CU 020/2011 |
EAC Ex | TR-CU 012/2011 |
Hyväksynnät
ATEX | KEMA 06ATEX0115 X |
IECEx | DEK 14.0047 X |
CSA | 1125003 |
c FM us | FM17US0013X |
EAC Ex | RU C-DK.HA65.B.00355/19 |
