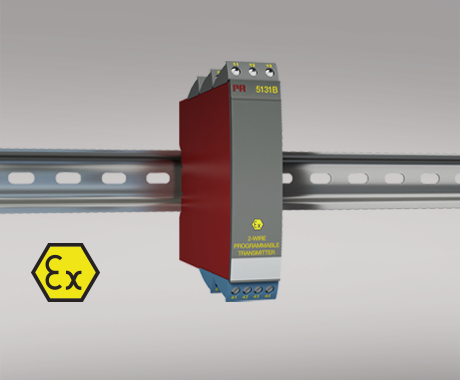

Ohjelmoitava 2-johdinlähetin - Ex
5131B
- RTD-, TE-, mV-, lineaarinen vastus-, mA- ja V-tulo
- Galvaaninen erotus 3,75 kVAC
- 2-johdinlähtö 4...20 mA
- 1- tai 2-kanavainen
- ATEX-hyväksyntä
- Asennus DIN-kiskoon
Ohjelmointi
- 5131 konfiguroidaan PReset-ohjelmalla Loop Link -kommunikointilaitteen avulla.
Application
- Tulo asetetaan kanavakohtaisesti siirrettävillä oikosulkupaloilla virta/jännite- tai lämpötilatuloksi.
- Ohjelmoitavat tulot: virta (0...100 mA) ja jännite (0...250 VDC).
- Linearisoitu, elektroninen lämpötilamittaus RTD- tai TE-antureilla.
- Lineaarisen vastusmuutoksen mittaus analogisiksi virta-/jännitevakioviesteiksi esim. solenoideilta ja läppäventtiileiltä tai lineaariliikkeeseen liitetyiltä potentiometreiltä.
- 4- tai 3-johdinliitäntä automaattisella kaapelikompensoinnilla tai 2-johdinliitäntä ohjelmoitavalla kaapelikompensoinnilla.
- Ohjelmoitava anturivian ilmaisu, myös NAMUR NE43 -arvoilla.
Tekniset ominaisuudet
- 2-kanavaisen version kanavien välillä on täysi galvaaninen erotus.
- Piirien erottelu PELV/SELV-asennuksissa.
- Ex-barrieri lämpötila-antureille, potentiometreille ja virta-/jänniteviesteille.
HUOM!
- Ei sovellu uusiin asennuksiin, joissa vaaditaan viimeisimpien ATEX-standardien mukaisia sertifikaatteja – katso tarkemmin ATEX-sertifikaatti DEMKO 99ATEX124572 ja EU-vaatimustenmukaisuusvakuutus.
Tuotelehdet & manuaalit
Datalehti
- 5131B.pdf
- Viimeisin versio
Käyttöohjeet
- 5131V105_UK.pdf
- 5131V104_UK.pdf
- 5131V103.pdf
- Aikaisempi versio
- Viimeisin versio
Käyttöohjeet venäjäksi
- 5131V105_RU.pdf
- 5131V104_RU.pdf
- Aikaisempi versio
- Viimeisin versio
Hyväksynnät & sertifikaatit
ATEX-sertifikaatti
- 5131B.pdf
- Viimeisin versio
EAC-vaatimustenmukaisuusvakuutus
- EAC-Declaration.pdf
- Viimeisin versio
EAC Ex-sertifikaatti
- EAC_Ex.pdf
- Viimeisin versio
Metrology Pattern Approval (MPA), Russia
- MPA_Russia.pdf
- Viimeisin versio
Lisädokumentteja
EU-vaatimustenmukaisuusvakuutus
- 5131DoC_EU_103_UK.pdf
- 5131DoC_EU_102_UK.pdf
- 5131DoC_EU_101_UK.pdf
- 5131DoC_EU_100_UK.pdf
- Aikaisempi versio
- Viimeisin versio
Turvaohjeet
Turvaohjeet
- SN5000-2_109_2220.pdf
- SN5000-2_107_1924.pdf
- SN5000-2_106_1825.pdf
- SN5000-2_105_1811.pdf
- SN5000-2_104_1725.pdf
- SN5000-2_103_1625.pdf
- SN5000-2_102_1613.pdf
- SN5000_101_1450.pdf
- Aikaisempi versio
- Viimeisin versio
Tilausohje
Ympäristöolosuhteet
| Käyttölämpötila | -20°C...+60°C |
| Kalibrointilämpötila | 20...28°C |
| Suhteellinen kosteus | < 95% RH (ei kond.) |
| Kotelointiluokka | IP20 |
Mekaaniset tiedot
| Mitat (KxLxS) | 109 x 23,5 x 130 mm |
| Paino noin | 195 g |
| DIN-kiskotyyppi | DIN EN 60715/35 mm |
| Johdinkoko | 0,13...2,08 mm2 AWG 26...14 monisäikeinen |
| Ruuvien kiristysmomentti | 0,5 Nm |
Yleiset tiedot
Syöttöjännite |
|
| Syöttöjännite | 7,5...35 VDC |
| Sulake | 50 mA SB / 250 VAC |
Eristysjännite |
|
| Eristysjännite, koe / käyttö | 3,75 kVAC / 250 VAC |
| PELV/SELV | IEC 61140 |
Vasteaika |
|
| Lämpötilatulo, ohjelmoitava (0...90%, 100...10%) | 400 ms...60 s |
| mA / V -tulo (ohjelmoitava) | 250 ms...60 s |
| Ohjelmointi | Loop Link |
| Viesti/kohinasuhde | Min. 60 dB (0...100 kHz) |
| Päivitysaika |
115 ms (lämpötilatulo)
75 ms (mA / V / mV -tulo) |
| Viestin dynamiikka, tulo | 22 bit |
| Viestin dynamiikka, lähtö | 16 bit |
| Jännitemuutoksen vaikutus | < 0,005% alueesta / VDC |
| EMC-immuniteettiriippuvuus | < ±0,5% alueesta |
| Parannettu EMC-immuniteetti: NAMUR NE21, A-tason syöksyjännitekoe | < ±1% alueesta |
Tuloarvot
Sähköiset tiedot, tulo |
|
| Suurin nollansiirto | 50% valitusta maksimiarvosta |
Vastusanturitulo |
|
| RTD-tyyppi | Pt100, Ni100, lin. R |
| Kaapelivastus / johdin | 10 Ω (maks.) |
| Anturivirta | Nim. 0,2 mA |
| Anturikaapelin vastuksen vaikutus (3-/4-johdin) | < 0,002 Ω / Ω |
| Anturivian ilmaisu | Käytettävissä |
Termoelementtitulo |
|
| Termoelementtityyppi | B, E, J, K, L, N, R, S, T, U, W3, W5, LR |
| Kylmäpisteen kompensointi (CJC) | < ±1,0°C |
| Anturivikavirta | Nim. 30 μA |
| Anturivikavalvonta | Käytettävissä |
Virtatulo |
|
| Mittausalue | 0...100 mA |
| Pienin mittausalue (alue) | 4 mA |
| Tulovastus: Jännitteellinen laite | Nim. 10 Ω + PTC 10 Ω |
| Tulovastus: Jännitteetön laite | Rshuntti = ∞, Vhäviö < 6 V |
mV-tulo |
|
| Mittausalue | -150...+150 mV |
Jännitetulo |
|
| Mittausalue | 0...250 VDC |
| Pienin mittausalue (alue) | 5 mV |
| Tulovastus |
Nim. 10 MΩ (≤ 2,5 VDC)
Nim. 5 MΩ (> 2,5 VDC) Nim. 10 MΩ (mV-tulo) |
Lähtöarvot
Virtalähtö |
|
| Viestialue | 4…20 mA |
| Pienin viestialue | 10 mA |
| Kuorma (virtalähtö) | ≤ (Vsyöttö - 7,5) / 0,023 [Ω] |
| Kuorman stabiilisuus | ≤ 0,01% alueesta / 100 Ω |
| Virtaraja | ≤ 28 mA |
| Anturivian ilmaisu | Ohjelmoitava 3,5…23 mA |
| NAMUR NE43 Ylös/Alas | 23 mA / 3,5 mA |
| alueesta | = valitusta alueesta |
Yhteensopivuus standardien
| EMC | 2014/30/EU |
| LVD | 2014/35/EU |
| ATEX | 2014/34/EU |
| RoHS | 2011/65/EU |
| EAC | TR-CU 020/2011 |
| EAC Ex | TR-CU 012/2011 |
Hyväksynnät
| ATEX | DEMKO 99ATEX124572, II (1) GD [EEx ia] IIC |
| EAC Ex | RU C-DK.HA65.B.00355/19 |
