Ohjelmoitava vahvistin
4114
- RTD-, TE-, ohm-, potentiometri-, mA- ja V-tulo
- 2-johdinpiirin syöttö > 16 V
- FM-hyväksytty Div. 2 -tilan asennuksiin
- Virta- ja jännitelähdöt
- Universaali apujännite AC tai DC
Erityisominaisuudet
- Konfigurointi irrotettavilla PR 4500-näyttöyksiköillä, prosessikalibrointi, tuloviestin simulointi, salasanasuojaus, vikadiagnostiikka ja selvät aputekstit valittavissa useilla kielillä.
Sovellukset
- Linearisoitu, elektroninen lämpötilamittaus RTD- tai TE-antureilla.
- Lineaarisen vastusmuutoksen mittaus analogiseksi virta-/jännitevakioviestiksi esim. solenoideilta ja läppäventtiileiltä tai lineaariliikkeeseen liitetyiltä potentiometreiltä.
- 2-johdinlähettimien syöttö ja viestinerotus.
- Prosessin ohjaus analogisella vakioviestilähdöllä.
- Analogisten viestien galvaaninen erotus ja kelluvien viestien mittaaminen.
- 4114 on suunniteltu tiukkojen turvavaatimusten mukaiseksi ja on sopiva asennettavaksi SIL 2 -tasoisiin piireihin.
- Soveltuu käytettäväksi järjestelmissä suorituskyvyn tasolle "d" asti, ISO-13849 mukaisesti.
Tekniset ominaisuudet
- Kun 4114 käytetään yhdessä PR 4500-näyttöyksiköiden kanssa, voidaan kaikkia toimintaparametrejä muuttaa kuhunkin sovellukseen sopiviksi. Koska 4114 on suunniteltu täysin elektroniseksi, ei koteloa tarvitse avata minkään asettelun tekemiseksi.
- Etulevyn vihreä/punainen LED osoittaa normaalitilan ja vikatilan.
- Jatkuva tallennettujen tietojen tarkistus takaa varman ja turvallisen toiminnan.
- 3-suuntainen galvaaninen erotus 2,3 kVAC.
Tuotelehdet & manuaalit
Datalehti
- 4114.pdf
- Viimeisin versko
Käyttöohjeet
- 4114V106_UK.pdf
- 4114V105_UK.pdf
- 4114V104_UK.pdf
- 4114V103_UK.pdf
- 4114V102.pdf
- 4114V101.pdf
- 4114V100.pdf
- Aikaisempi versio
- Viimeisin versko
Käyttöohjeet venäjäksi
- 4114V106_RU.pdf
- 4114V105_RU.pdf
- 4114V104_RU.pdf
- 4114L103_RU.pdf
- 4114L102_RU.pdf
- Aikaisempi versio
- Viimeisin versko
Lisädokumentteja
EU-vaatimustenmukaisuusvakuutus
- 4114DoC_EU_103_UK.pdf
- 4114DoC_EU_102_UK.pdf
- 4114DoC_EU_101_UK.pdf
- 4114DoC_EU_100_UK.pdf
- Aikaisempi versio
- Viimeisin versko
Modbus-asetteluohje
- 4114_MCM_102.pdf
- 4114_MCM_101.pdf
- 4114_MCM_100.pdf
- Aikaisempi versio
- Viimeisin versko
FMEDA-raportti
- PR_4114_V2R4.pdf
- Viimeisin versko
ISO 13849-vaatimustenmukaisuusvakuutus
- 4114_ISO_13849_declaration.pdf
- Viimeisin versko
EMC-tiedot
- 4000_EMC_data.pdf
- Viimeisin versko
Turvaohjeet
Turvaohjeet
- SN4000_1_107_2150.pdf
- SN4000_1_106_2109.pdf
- SN4000_105_2001.pdf
- SN4000_104_1741.pdf
- SN4000_103_1613.pdf
- SN4000_102_1506.pdf
- Aikaisempi versio
- Viimeisin versko
Hyväksynnät & sertifikaatit
FM-sertifikaatti
- 4104_14_16_31_4222_FM.pdf
- Viimeisin versko
SIL-sertifikaatti
- 411x_SILConformity03.pdf
- Viimeisin versko
UL-sertifikaatti
- 4114_4116_4131_4222_UL.pdf
- Viimeisin versko
DNV marine certifcate
- DNV_2231_41xx_51xx_53xx.pdf
- Viimeisin versko
DNV EU-RO meritekninen sertifikaatti
- DNV_GL_EU_RO_4114_4116_4131_5714_5725.pdf
- Viimeisin versko
EAC-vaatimustenmukaisuusvakuutus
- EAC-Declaration.pdf
- Viimeisin versko
EAC LVD-vaatimustenmukaisuusvakuutus
- EAC_LVD-Declaration.pdf
- Viimeisin versko
Metrology Pattern Approval (MPA), Russia
- MPA_Russia.pdf
- Viimeisin versko
Ympäristöolosuhteet
Käyttölämpötila | -20°C...+60°C |
Varastointilämpötila | -20°C...+85°C |
Kalibrointilämpötila | 20...28°C |
Suhteellinen kosteus | < 95% RH (ei kond.) |
Kotelointiluokka | IP20 |
Mekaaniset tiedot
Mitat (KxLxS) | 109 x 23,5 x 104 mm |
Paino noin | 155 g |
Paino sis. 4501 / 451x (noin) | 170 g / 185 g |
Johdinkoko | 0,13...2,08 mm2 AWG 26...14 monisäikeinen |
Ruuvien kiristysmomentti | 0,5 Nm |
Tärinä | IEC 60068-2-6 |
2...13,2 Hz | ±1 mm |
13,2...100 Hz | ±0,7 g |
Yleiset tiedot
Syöttöjännite |
|
Apujännite, universaali | 21,6...253 VAC, 50...60 Hz tai 19,2...300 VDC |
Sulake | 400 mA SB / 250 VAC |
Suurin tehonkulutus | ≤ 2,0 W |
Suurin tehohäviö | ≤ 2,0 W |
Eristysjännite |
|
Eristysjännite, koe / käyttö | 2,3 kVAC / 250 VAC |
Vasteaika |
|
Lämpötilatulo (0...90%, 100...10%) | ≤ 1 s |
mA / V -tulo (0...90%, 100...10%) | ≤ 400 ms |
Lisäjännite |
|
2-johdinpiirin syöttö (liittimet 44...43) | 25...16 VDC / 0...20 mA |
Ohjelmointi | PR 4500 kommunikointilaitteet |
Viesti/kohinasuhde | Min. 60 dB (0...100 kHz) |
Tarkkuus | Parempi kuin 0,1% valitusta alueesta |
EMC-immuniteettiriippuvuus | < ±0,5% alueesta |
Parannettu EMC-immuniteetti: NAMUR NE21, A-tason syöksyjännitekoe | < ±1% alueesta |
Tuloarvot
Vastusanturitulo |
|
RTD-tyyppi | Pt10/20/50/100/200/250; Pt300/400/500/1000; Ni50/100/120/1000; Cu10/20/50/100 |
Kaapelivastus / johdin | 50 Ω (maks.) |
Anturivirta | Nim. 0,2 mA |
Anturikaapelin vastuksen vaikutus (3-/4-johdin) | < 0,002 Ω / Ω |
Anturivian ilmaisu | Käytettävissä |
Oikosulkuvalvonta | < 15 Ω |
Lineaarinen vastustulo |
|
Lineaarinen vastus min....max. | 0 Ω...10000 Ω |
Potentiometritulo |
|
Potentiometri min....max. | 10 Ω...100 kΩ |
Termoelementtitulo |
|
Termoelementtityyppi | B, E, J, K, L, N, R, S, T, U, W3, W5, LR |
Kylmäpisteen kompensointi (CJC) ulkoisella anturilla liittimessä 5910 | 20...28°C ≤ ±1°C, -20...20°C / 28...70°C ≤ 2°C |
CJC sisäänrakennetulla anturilla | ±(2,0°C + 0,4°C * Δt) |
Anturivikavalvonta | Käytettävissä |
Anturivikavirta: vika havaittu / muuten | Nim. 2 μA / 0 μA |
Virtatulo |
|
Mittausalue (1) | 0...23 mA |
Ohjelmoitavat mittausalueet | 0...20 ja 4...20 mA |
Tulovastus | Nim. 20 Ω + PTC 50 Ω |
Anturivikavalvonta: Piirikatkos 4...20 mA | Käytettävissä |
Jännitetulo |
|
Mittausalue (1) | 0...12 VDC |
Ohjelmoitavat mittausalueet | 0/0,2...1, 0/1...5, 0/2...10 VDC |
Tulovastus | Nim. 10 MΩ |
Lähtöarvot
Virtalähtö |
|
Viestialue | 0...23 mA |
Valittavat kiinteät viestialueet | 0...20/4...20/20...0/20...4 mA |
Kuorma (virtalähtö) | ≤ 800 Ω |
Kuorman stabiilisuus | ≤ 0,01% alueesta / 100 Ω |
Anturivian ilmaisu | 0 / 3,5 / 23 mA / ei käytössä |
NAMUR NE43 Ylös/Alas | 23 mA / 3,5 mA |
Lähdön rajoitus, viestit 4...20 ja 20...4 mA | 3,8...20,5 mA |
Lähdön rajoitus, viestit 0...20 ja 20...0 mA | 0...20,5 mA |
Virtaraja | ≤ 28 mA |
Jännitelähtö |
|
Viestialue | 0...10 VDC |
Valittavat kiinteät viestialueet | 0/0,2...1; 0/1...5 ; 0/2...10; 1...0,2/0; 5...1/0; 10...2/0 V |
Kuorma (jännitelähtö) | ≥ 500 kΩ |
alueesta | = valitusta alueesta |
Yhteensopivuus standardien
EMC | 2014/30/EU & UK SI 2016/1091 |
LVD | 2014/35/EU & UK SI 2016/1101 |
RoHS | 2011/65/EU & UK SI 2012/3032 |
EAC | TR-CU 020/2011 |
EAC LVD | TR-CU 004/2011 |
Hyväksynnät
c UL us, UL 508 | E231911 |
FM | 3025177 |
DNV Marine | TAA0000101 |
EU RO MR -tyyppihyväksyntä | MRA000000Z |
SIL | Laitearviointi SIL-sovelluskäyttöihin |

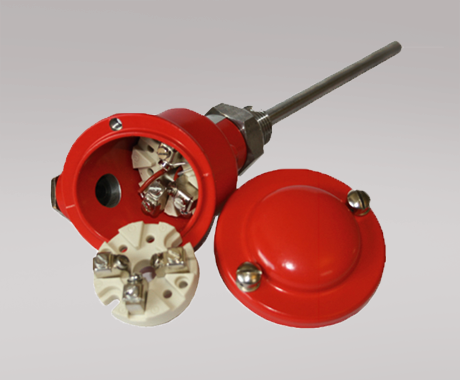

7423
Ceramic socket for Pt100 sensor
7430B
Pt100 cable sensor
7430C
Pt100 cable sensor
7440
Thermowell for PR 7400 Pt100 sensor

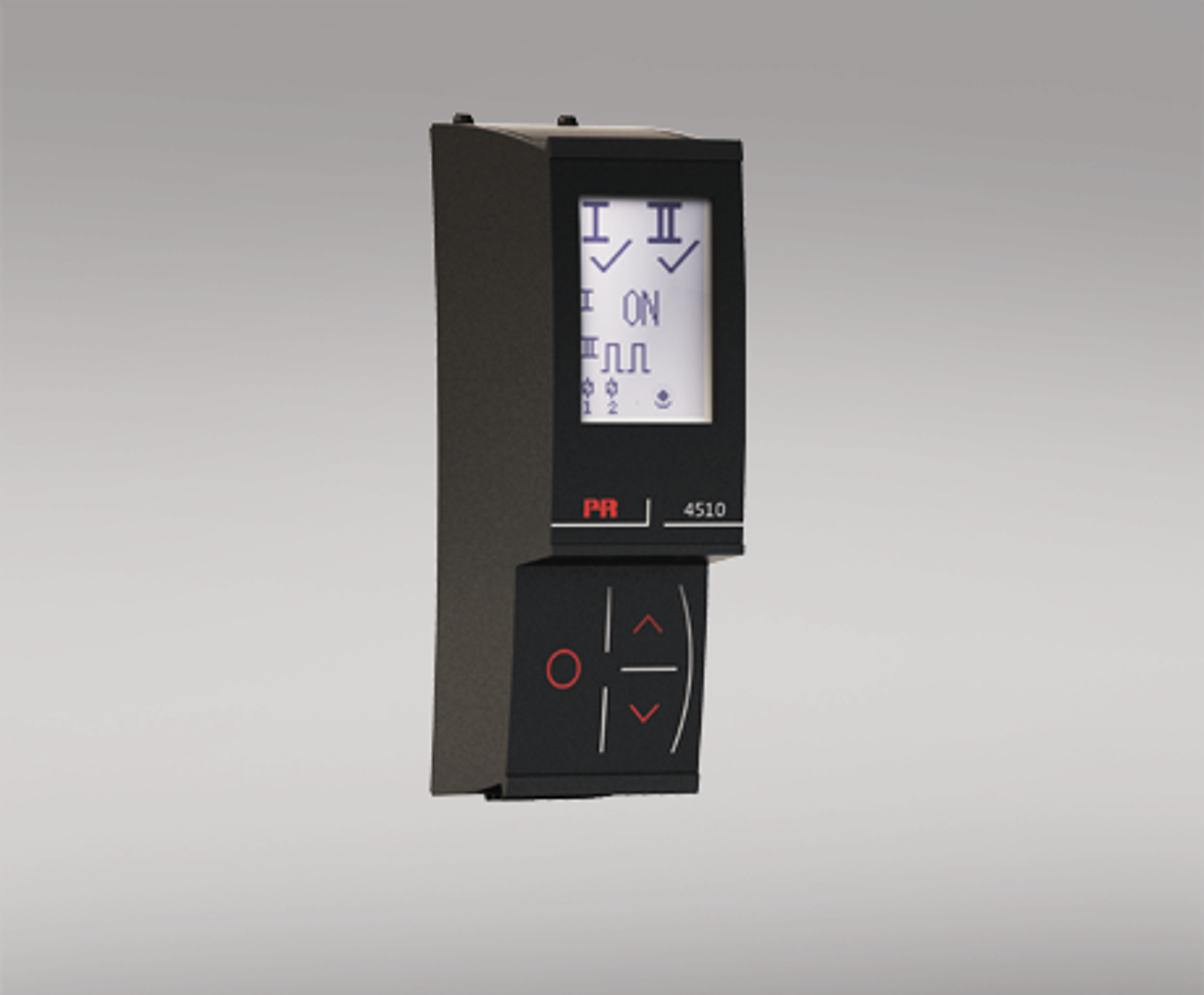

4510
Näyttö- / ohjelmointiyksikkö
4511
Modbus-näyttö- / ohjelmointiyksikkö
4512
Bluetooth-näyttö ja -kommunikointiyksikkö
4590
ConfigMate-sovitin / telakkayksikkö

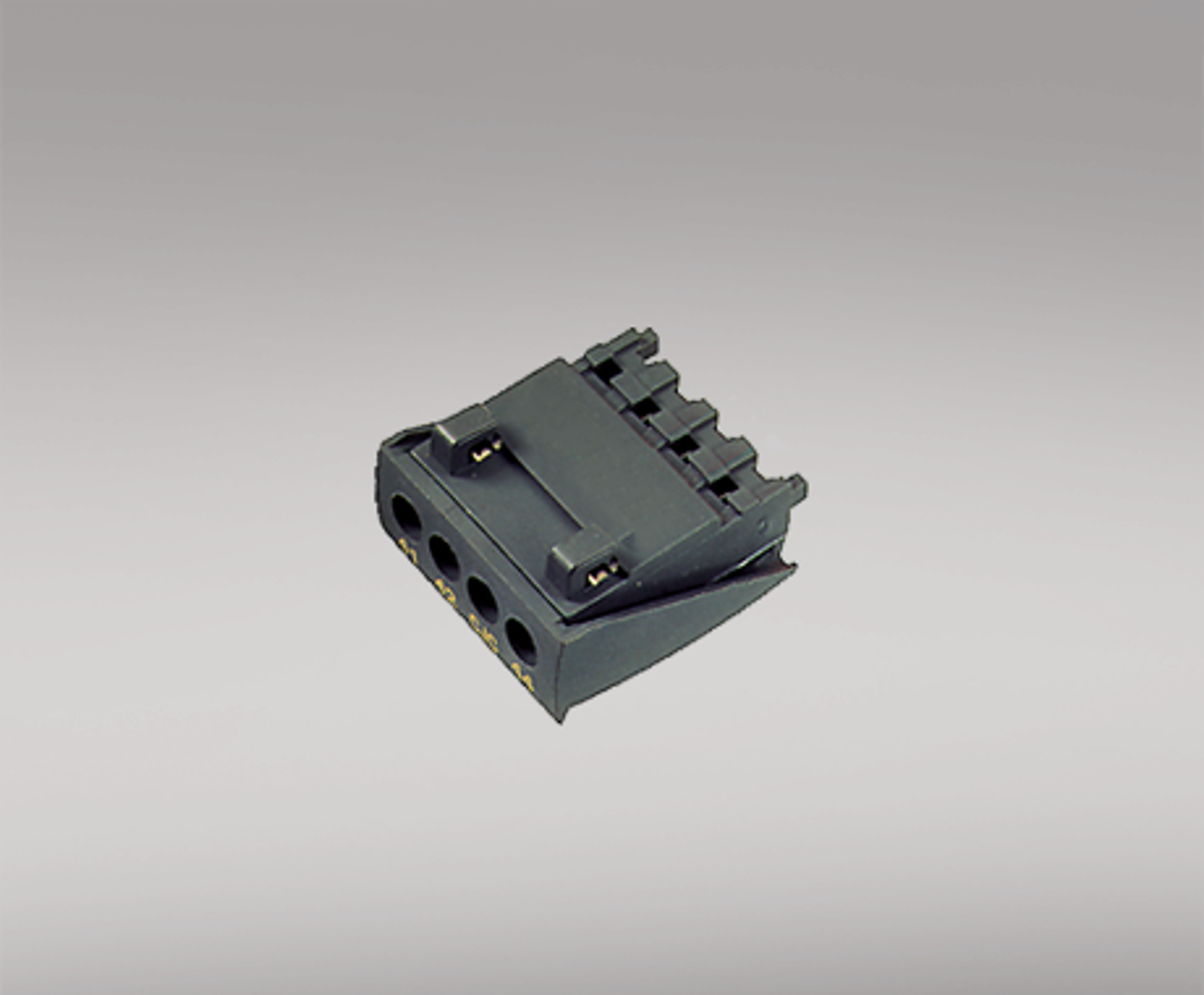

5910
CJC-liitin

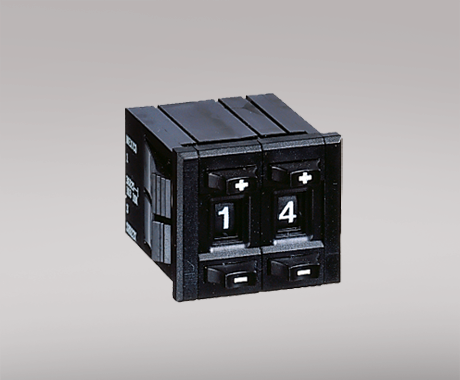

7007
2-numeroinen digitaalipotentiometri

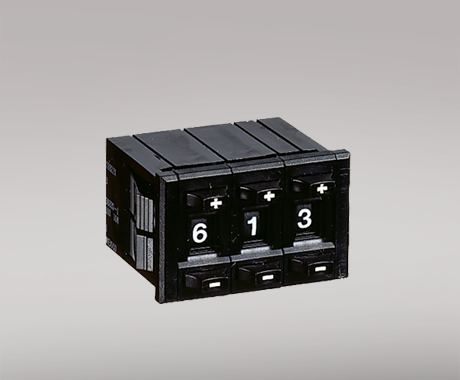

7008
