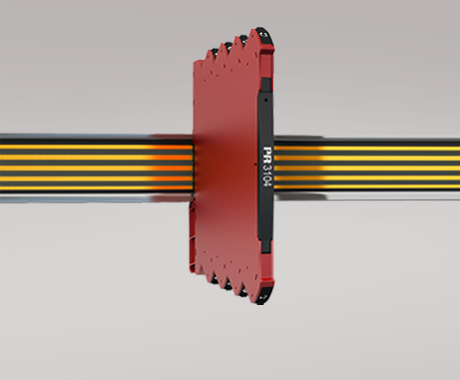

Galvaaninen erotin
3104
- DC-vakioviestien erotus ja muunnos
- Kapea kotelo 6,1 mm
- 2-johdinlähettimien syöttö ja viestinerotus
- 2-johdinpiirin syöttö > 17 V
- Asettelu DIP-kytkimillä
Sovellukset
- DC-vakioviestien erotus ja muunnos.
- Analogisten virta- ja jänniteviestien galvaaninen erotus.
- Maasilmukoiden eliminointi ja kelluvien viestien mittaaminen.
- Kilpailukykyinen vaihtoehto ohjausjärjestelmien tai ohjelmoitavien logiikoiden virta- ja jänniteviestien galvaaniseen erotukseen.
- Asennus myös ATEX-tilaan 2 / IECEx Zone 2 / FM division 2.
- Sopii suuren tärinäkuorman ympäristöihin, kuten laivasovelluksiin.
Tekniset ominaisuudet
- Helppo asettelu DIP-kytkimillä.
- Tulo on suojattu ylijännitteeltä ja vääränapaiselta kytkennältä.
- Tehdaskalibroidut mittausalueet.
- Tulot ja lähdöt ovat kelluvia ja galvaanisesti erotettuja.
Tuotelehdet & manuaalit
Datalehti
- 3104.pdf
- Viimeisin versko
Käyttöohjeet
- 3100V111_UK.pdf
- 3100V110_UK.pdf
- 3100V109_UK.pdf
- 3100V108_UK.pdf
- 3100V107_UK.pdf
- 3100V105_UK.pdf
- 3100V100_UK.pdf
- Aikaisempi versio
- Viimeisin versko
Käyttöohjeet venäjäksi
- 3100V111_RU.pdf
- 3100V110_RU.pdf
- 3100V109_RU.pdf
- 3100V108_RU.pdf
- 3100V107_RU.pdf
- 3100V106_RU.pdf
- Aikaisempi versio
- Viimeisin versko
Hyväksynnät & sertifikaatit
ATEX-sertifikaatti
- 3104_issue11.pdf
- Viimeisin versko
IECEx-sertifikaatti
- 3104IEC_issue 10.pdf
- Viimeisin versko
UKEX Certificate
- 3104UKEX_Issue 0.pdf
- Viimeisin versko
CCC-sertifikaatti
- 3000_series_CCC_2020_12.pdf
- Viimeisin versko
FM-sertifikaatti
- 3xxx_FM17CA0003X_US0004X.pdf
- 3xxx_FM_3041043_C.pdf
- Aikaisempi versio
- Viimeisin versko
UL-sertifikaatti
- 3103-09_3117-18_3405.pdf
- Viimeisin versko
DNV meritekninen sertifikaatti
- DNV_GL_3xxx_TAA00001RW.pdf
- Viimeisin versko
EAC-vaatimustenmukaisuusvakuutus
- EAC-Declaration.pdf
- Viimeisin versko
EAC Ex-sertifikaatti
- EAC_Ex.pdf
- Viimeisin versko
Metrology Pattern Approval (MPA), Russia
- MPA_Russia.pdf
- Viimeisin versko
Lisädokumentteja
EU-vaatimustenmukaisuusvakuutus
- 3104DoC_EU_104_UK.pdf
- 3104DoC_EU_103_UK.pdf
- 3104DoC_EU_102_UK.pdf
- 3104DoC_EU_101_UK.pdf
- 3104DoC_EU_100_UK.pdf
- Aikaisempi versio
- Viimeisin versko
Turvaohjeet
Turvaohjeet
- SN3000_1_117_2204.pdf
- SN3000_115_2102.pdf
- SN3000_114_1939.pdf
- SN3000_113_1741.pdf
- SN3000_112_1714.pdf
- SN3000_111_1703.pdf
- SN3000_110_1637.pdf
- SN3000_109_1617.pdf
- Aikaisempi versio
- Viimeisin versko
EMC-tiedot
Ympäristöolosuhteet
Käyttölämpötila | -25°C...+70°C |
Varastointilämpötila | -40°C...+85°C |
Kalibrointilämpötila | 20...28°C |
Suhteellinen kosteus | < 95% RH (ei kond.) |
Kotelointiluokka | IP20 |
Asennusluokat | Likaantumisaste 2 & mittaus- / ylijänniteluokka II |
Mekaaniset tiedot
Mitat (KxLxS) | 113 x 6,1 x 115 mm |
Paino noin | 70 g |
DIN-kiskotyyppi | DIN EN 60715/35 mm |
Johdinkoko | 0,13...2,5 mm2 / AWG 26...12 monisäikeinen |
Ruuvien kiristysmomentti | 0,5 Nm |
Tärinä | IEC 60068-2-6 |
2...25 Hz | ±1,6 mm |
25...100 Hz | ±4 g |
Yleiset tiedot
Syöttöjännite |
|
Apujännite | 16,8...31,2 VDC |
Suurin tehonkulutus | ≤ 1,2 W |
Suurin tehohäviö | 0,55 W |
Eristysjännite |
|
Eristysjännite, koe / käyttö | 2,5 kVAC / 300 VAC (vahvistettu) |
Zone 2 / Div. 2 | 250 VAC |
Vasteaika |
|
Vasteaika (0...90%, 100...10%) | < 7 ms |
Ohjelmointi | DIP-kytkimillä |
Viesti/kohinasuhde | > 60 dB |
Cut-off-taajuus (3 dB) | > 100 Hz |
Viestin dynamiikka, tulo | Analoginen signaaliketju |
Viestin dynamiikka, lähtö | Analoginen signaaliketju |
Tarkkuus | Parempi kuin 0,05% valitusta alueesta |
Lämpötilariippuvuus | < ±0,01% alueesta / °C |
EMC-immuniteettiriippuvuus | < ±0,5% alueesta |
Parannettu EMC-immuniteetti: NAMUR NE21, A-tason syöksyjännitekoe | < ±1% alueesta |
Tuloarvot
Virtatulo |
|
Mittausalue (1) | 0...23 mA |
Ohjelmoitavat mittausalueet | 0...20 ja 4...20 mA |
Tulon jännitehäviö | < 1,5 VDC |
Jännitetulo |
|
Mittausalue (1) |
0...10,25 V
0...11,5 V / 0...5,75 V |
Ohjelmoitavat mittausalueet | 0/1...5 ja 0/2...10 V |
Tulovastus | ≥ 500 kΩ |
2-johdinlähettimen syöttö | > 17 V / 20 mA |
Lähtöarvot
Virtalähtö |
|
Viestialue | 0...23 mA |
Valittavat kiinteät viestialueet | 0 / 4...20 mA |
Kuorma (virtalähtö) | ≤ 600 Ω |
Kuorman stabiilisuus | ≤ 0,002% alueesta / 100 Ω |
Virtaraja | ≤ 28 mA |
Jännitelähtö |
|
Viestialue | 0...10 VDC |
Valittavat kiinteät viestialueet | 0/1...5 ja 0/2...10 V |
Kuorma (jännitelähtö) | ≥ 10 kΩ |
alueesta | = DIP-kytkimillä valitusta lähtöalueesta |
Ex-merkintä
ATEX | II 3 G Ex ec IIC T4 Gc |
IECEx | Ex ec IIC T4 Gc |
FM, US | Cl. I, Div. 2, Gr. A, B, C, D T4 tai Cl. I, Zone 2, AEx nA IIC T4 |
FM, CA | Cl. I, Div. 2, Gr. A, B, C, D T4 tai Cl. I, Zone 2, Ex nA IIC T4 |
EAC Ex | 2Ex nA IIC T4 Gc X |
Yhteensopivuus standardien
EMC | 2014/30/EU & UK SI 2016/1091 |
LVD | 2014/35/EU & UK SI 2016/1101 |
ATEX | 2014/34/EU & UK SI 2016/1107 |
RoHS | 2011/65/EU & UK SI 2012/3032 |
EAC | TR-CU 020/2011 |
EAC Ex | TR-CU 012/2011 |
Hyväksynnät
ATEX | KEMA 10ATEX0147 X |
IECEx | KEM 10.0068X |
UKEX | DEKRA 21UKEX0055X |
c FM us | FM17US0004X / FM17CA0003X |
c UL us, UL 61010-1 | E314307 |
CCC | 2020322310003554 |
EAC Ex | RU C-DK.HA65.B.00355/19 |
DNV Marine | TAA00001RW |
