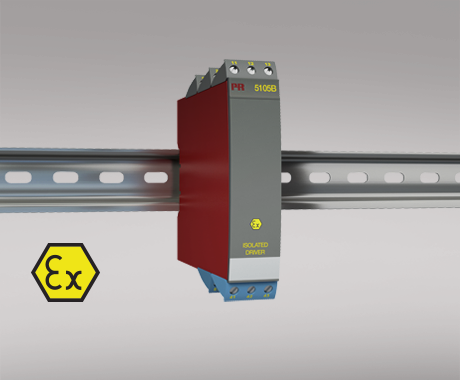

Ex-isoleret driver
PR 5105B
- 1- eller 2-kanals version
- 3- / 5-port 3,75 kVAC galvanisk isolation
- Driver til Ex-område
- 20 programmerbare måleområder
- Universel forsyning med AC eller DC
Anvendelse
- Sikkerhedsbarriere for strømsignaler der sendes til I/P konvertere og displays placeret i eksplosionsfarligt område.
- Sikkerhedsbarriere for analoge strøm- / spændingssignaler der sendes til eksplosionsfarligt område.
- 1 : 1 eller signalkonvertering af analoge strøm- / spændingssignaler
Teknisk karakteristik
- De 20 fabrikskalibrerede måleområder i 5105B kan vælges via interne DIP-switche uden efterkalibrering. Specielle måleområder kan leveres efter behov.
- PR5105B benytter mikroprocessorteknologi til forstærkning og nulpunktsforskydning. Det analoge signal overføres med en reaktionstid på under 25 ms.
- Indgange, udgange og forsyning er indbyrdes galvanisk adskilte og ikke stelbundne.
Montage / installation
- Monteres på DIN-skinne, vertikalt eller horisontalt. Med 2-kanals versionen kan der installeres 84 kanaler pr. meter.
Bemærk
- Ikke egnet til nye installationer, der kræver certificering til de nyeste ATEX-standarder - se ATEX-certifikat DEMKO 99ATEX126014 og EU-overensstemmelseserklæring for detaljer.
Datablad & manualer
Datablad
- 5105B.pdf
- Nyeste version
Manualer
- 5105V106_DK.pdf
- 5105V105_DK.pdf
- 5105BV104.pdf
- Tidligere versioner
- Nyeste version
Manualer på russisk
- 5105V106_RU.pdf
- 5105V105_RU.pdf
- Tidligere versioner
- Nyeste version
Godkendelser & certifikater
ATEX-certifikat
- 5105B.pdf
- Nyeste version
UL-certifikat
- 5104B_5105B_5106B_UL.pdf
- Nyeste version
DNV marine-certifikat
- DNV_2231_41xx_51xx_53xx.pdf
- Nyeste version
EAC-erklæring
- EAC_EMC_declaration_Ex_3000_5000_6000_9000.pdf
- Nyeste version
EAC Ex-certifikat
- EAC_Ex.pdf
- Nyeste version
Metrology Pattern Approval (MPA), Russia
- MPA_Russia.pdf
- Nyeste version
Yderligere dokumentation
EU-overensstemmelseserklæring
- 5105DoC_EU_102_DK.pdf
- 5105DoC_EU_101_DK.pdf
- 5105DoC_EU_100_DK.pdf
- Tidligere versioner
- Nyeste version
PR standard-konfigurationer
- PR_default_configurations.pdf
- Nyeste version
Sikkerhedsanvisninger
Sikkerhedsanvisninger
- SN5000-1-105-2507.pdf
- SN5000-1-104-2340.pdf
- SN5000-1-103-1931.pdf
- SN5000-1-102-1613.pdf
- SN5000-101-1450.pdf
- Tidligere versioner
- Nyeste version
Bestillingsformular
Omgivelsesbetingelser
Driftstemperatur | -20°C til +60°C |
Kalibreringstemperatur | 20...28°C |
Relativ fugtighed | < 95% RF (ikke-kond.) |
Kapslingsklasse | IP20 |
Mekaniske specifikationer
Dimensioner (HxBxD) | 109 x 23,5 x 130 mm |
Vægt, ca. | 225 g |
DIN-skinnetype | DIN EN 60715/35 mm |
Ledningskvadrat | 0,13...2,08 mm2 / AWG 26...14 flerkoret ledning |
Klemskruetilspændingsmoment | 0,5 Nm |
Vibration | IEC 60068-2-6 |
2...13,2 Hz | ±1 mm |
13,2...100 Hz | ±0,7 g |
Fælles specifikationer
Forsyning |
|
Forsyningsspænding, universel | 21,6...253 VAC, 50...60 Hz eller 19,2...300 VDC |
Sikring | 400 mA T / 250 VAC |
Max. forbrug | ≤ 2 W (2 kanaler) |
Internt effekttab | ≤ 2 W (2 kanaler) |
Isolationsspænding |
|
Isolationsspænding, test / drift | 3,75 kVAC / 250 VAC |
PELV/SELV | IEC 61140 |
Reaktionstid |
|
Reaktionstid (0...90%, 100...10%) | < 25 ms |
Programmering | DIP-switche |
Signal- / støjforhold | Min. 60 dB (0...100 kHz) |
Nøjagtighed | Bedre end 0,1% af det valgte område |
EMC-immunitetspåvirkning | < ±0,5% af span |
Udvidet EMC-immunitet: NAMUR NE21, A-kriterium, gniststøj | < ±1% af span |
Indgangspecifikationer
Fælles indgangsspecifikationer |
|
Max. nulpunktsforskydning (offset) | 20% af max. værdi |
Strømindgang |
|
Måleområde | 0...23 mA |
Min. måleområde (span) | 16 mA |
Indgangsmodstand | Nom. 10 Ω + PTC 10 Ω |
Spændingsindgang |
|
Måleområde | 0...10 VDC |
Min. måleområde (span) | 8 VDC |
Indgangsmodstand | > 2 MΩ |
Udgangspecifikationer
Strømudgang |
|
Signalområde | 0...23 mA |
Min. signalområde | 16 mA |
Belastning (v. strømudgang) | ≤ 770 Ω |
Belastningsstabilitet | ≤ 0,01% af span / 100 Ω |
Strømbegrænsning | ≤ 28 mA |
Spændingsudgang |
|
Signalområde | 0...1 VDC / 0...10 VDC |
Min. signalområde | 0,8 VDC / 8 VDC |
Belastning (v. spændingsudgang) | ≥ 500 kΩ |
af span | = af det aktuelt valgte område |
Overholdte myndighedskrav
EMC | 2014/30/EU |
LVD | 2014/35/EU |
EAC | TR-CU 020/2011 |
Godkendelser
ATEX | DEMKO 99ATEX126014, II (1) GD [EEx ia] IIC |
c UL us, UL 913 | E233311 |
DNV Marine | TAA0000101 |
EAC Ex | EAEU KZ 7500361.01.01.08756 |
