Programmerbar f/I-f/f konverter
5225A
- Impulsbehandling
- Frekvensgenerator
- Samtidig f/I og f/f funktion
- Analog strøm- og spændingsudgang
- PNP- / NPN-udgang, relæer som option
- Programmerbar via PC og Loop Link
Avancerede features
- 5225 f/I - f/f konverteren konfigureres til den ønskede funktion ved hjælp af en standard PC og Loop Link programmeringskit. Enheden kan også leveres færdigkonfigureret fra fabrik.
Anvendelse
- f/I-funktionen anvendes som frekvens til strøm- og spændingskonvertering.
- f/f-funktionen kan benyttes til neddeling eller multiplikation af impulser samt som buffer til opsamling af hurtige pulstog.
- Samtidig f/I og f/f funktion gør det muligt, sammen med den analoge udgang, at have et skaleret digitalt udgangssignal.
- Frekvensgeneratorfunktionen anvendes f.eks. som timebase eller clock-generator.
- Enheden er beskyttet mod forkert polaritet på indgang og forsyning.
- Udgangens strøm- og spændingssignal er isoleret fra forsyningen, ligesom der er galvanisk adskillelse til indgangene.
- De digitale udgange kan programmeres til NPN, PNP eller relæfunktioner.
Teknisk karakteristik
- 5225 har 4 lysdioder i fronten: f in indikerer aktiv indgang (inaktiv ved NPN-indgang), Dig. out 1 indikerer aktiv NPN eller relæ 1 udgang, Dig. out 2 indikerer aktiv relæ 2 udgang og Error indikerer følerfejl ved NAMUR-indgang.
- Den analoge strømudgang kan frit programmeres i området 0...20 mA.
- Spændingsudgangen kan vælges til området 0...10 VDC eller 0...1 VDC vha. en intern shunt.
- Indgangsområde:
Frekvens: 0...20.000 Hz

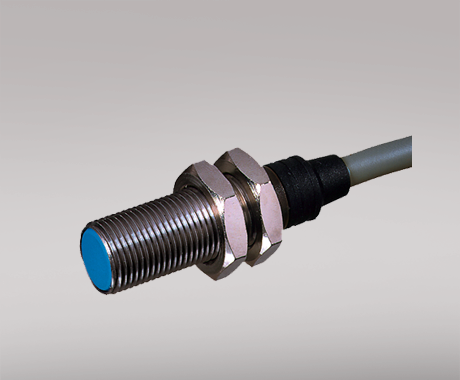

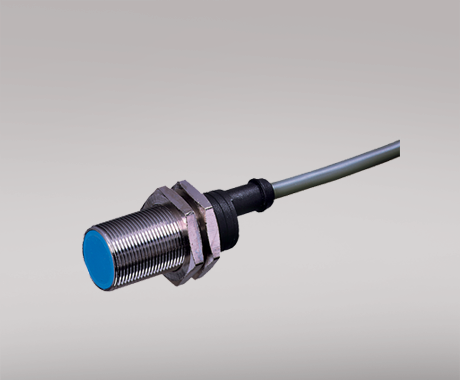

Følertyper: NAMUR, tacho, NPN, PNP, TTL, S0
- Udgangsområde:
Strøm- og spændingsudgang: 0...20 mA / 0...10 V
Relæudgange: 0...20 Hz
NPN- og PNP-udgang som f/f: 0...1000 Hz
NPN- og PNP-udgang som generator: 0...20.000 Hz
Datablad & manualer
Datablad
- 5225A.pdf
- Nyeste version
Manualer
- 5225V101_DK.pdf
- Nyeste version
Manualer på russisk
- 5225V101_RU.pdf
- Nyeste version
Yderligere dokumentation
EU-overensstemmelseserklæring
- 5225DoC_EU_102_DK.pdf
- 5225DoC_EU_101_DK.pdf
- 5225DoC_EU_100_DK.pdf
- Tidligere versioner
- Nyeste version
PR standard-konfigurationer
- PR_default_configurations.pdf
- Nyeste version
Sikkerhedsanvisninger
Sikkerhedsanvisninger
- SN5000-3-103-1933.pdf
- SN5000-3-102-1613.pdf
- SN5000-101-1450.pdf
- Tidligere versioner
- Nyeste version
Godkendelser & certifikater
EAC-erklæring
- EAC-Declaration.pdf
- Nyeste version
Metrology Pattern Approval (MPA), Russia
- MPA_Russia.pdf
- Nyeste version
Bestillingsformular
Omgivelsesbetingelser
| Driftstemperatur | -20°C til +60°C |
| Kalibreringstemperatur | 20...28°C |
| Relativ fugtighed | < 95% RF (ikke-kond.) |
| Kapslingsklasse | IP20 |
Mekaniske specifikationer
| Dimensioner (HxBxD) | 109 x 23,5 x 130 mm |
| Vægt, ca. | 190 g |
| DIN-skinnetype | DIN EN 60715/35 mm |
| Ledningskvadrat | 0,13...2,08 mm2 / AWG 26...14 flerkoret ledning |
| Klemskruetilspændingsmoment | 0,5 Nm |
Fælles specifikationer
Forsyning |
|
| Forsyningsspænding | 19,2...28,8 VDC |
| Max. forbrug | 3,5 W |
| Internt effekttab | 1,7 W |
Isolationsspænding |
|
| PELV/SELV | IEC 61140 |
| Opvarmningstid | 30 s |
| Power-up forsinkelse | 0...999 s |
| Programmering | Loop Link |
| Signal- / støjforhold | Min. 60 dB |
| Reaktionstid, analog | < 60 ms + periode |
| Reaktionstid, digitaludgang | < 50 ms + periode |
| Reaktionstid, samtidig f/I og f/f | < 80 ms + periode |
| Signaldynamik, udgang | 16 bit |
| Virkning af forsyningsspændingsændring | < ±0,002% af span / %V |
| Hjælpespænding: NAMUR-forsyning | 8,3 VDC ±0,5 VDC / 8 mA |
| S0-forsyning | 17 VDC / 20 mA |
| NPN- / PNP-forsyning | 17 VDC / 20 mA |
| Specialforsying (programmerbar) | 5...17 VDC / 20 mA |
| Temperaturkoefficient | < ±0,01% af span / °C |
| Linearitetsfejl | < 0,1% af span |
| EMC-immunitetspåvirkning | < ±0,5% |
Indgangspecifikationer
Fælles indgangsspecifikationer |
|
| Max. nulpunktsforskydning (offset) | 50% af valgt max. frekvens |
| Måleområde | 0...20 kHz |
| Min. måleområde | 0,001 Hz |
| Nedre cut-off frekvens | 0,001 Hz |
| Max. frekvens, med indgangsfilter ON | 50 Hz |
| Min. periodetid med indgangsfilter ON | 20 ms |
| Indgangstyper |
NAMUR i henhold til DIN 19234
Tacho NPN / PNP TTL S0 i henhold til DIN 43864 |
Udgangspecifikationer
Fælles udgangsspecifikationer |
|
| Opdateringstid |
40 ms, samtidig f/I og f/f
20 ms |
Strømudgang |
|
| Signalområde | 0...20 mA |
| Min. signalområde | 5 mA |
| Belastning (v. strømudgang) | ≤ 600 Ω |
| Belastningsstabilitet | ≤ 0,01% af span / 100 Ω |
| Strømbegrænsning | < 23 mA |
Spændingsudgang |
|
| Signalområde | 0...10 VDC |
| Min. signalområde | 250 mV |
| Belastning (v. spændingsudgang) | ≥ 500 kΩ |
Relæudgang |
|
| Max. frekvens | 20 Hz |
| Isolationsspænding, test / drift | 3,75 kVAC / 250 VAC |
| Max. spænding | 250 VRMS |
| Max. strøm | 2 AAC |
| Max. AC-effekt | 500 VA |
| Max. strøm ved 24 VDC | 1 A |
| Andre udgangstyper |
Aktive udgange (NPN / PNP)
f/f-konverterudgang Frekvensgenerator |
| af span | = af det aktuelt valgte område |
Overholdte myndighedskrav
| EMC | 2014/30/EU |
| LVD | 2014/35/EU |
| RoHS | 2011/65/EU |
| EAC | TR-CU 020/2011 |
