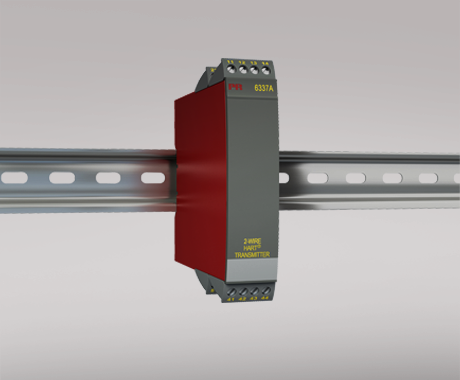

Transmetteur 2-fils avec protocole HART



6337A



  • Convertisseur 1 ou 2 voies pour mesure de RTD, TC, Ohms et tension mV bipolaire
  • 2 entrées analogiques et disponibilité de 5 variables d'appareil
  • Protocole HART 5 ou 7 version à sélectionner
  • Equipement certifié pour application SIL
  • Montage sur rail DIN en zone sûre ou Zone 2/22

  1. Aperçu + -

  2. Données techniques + -

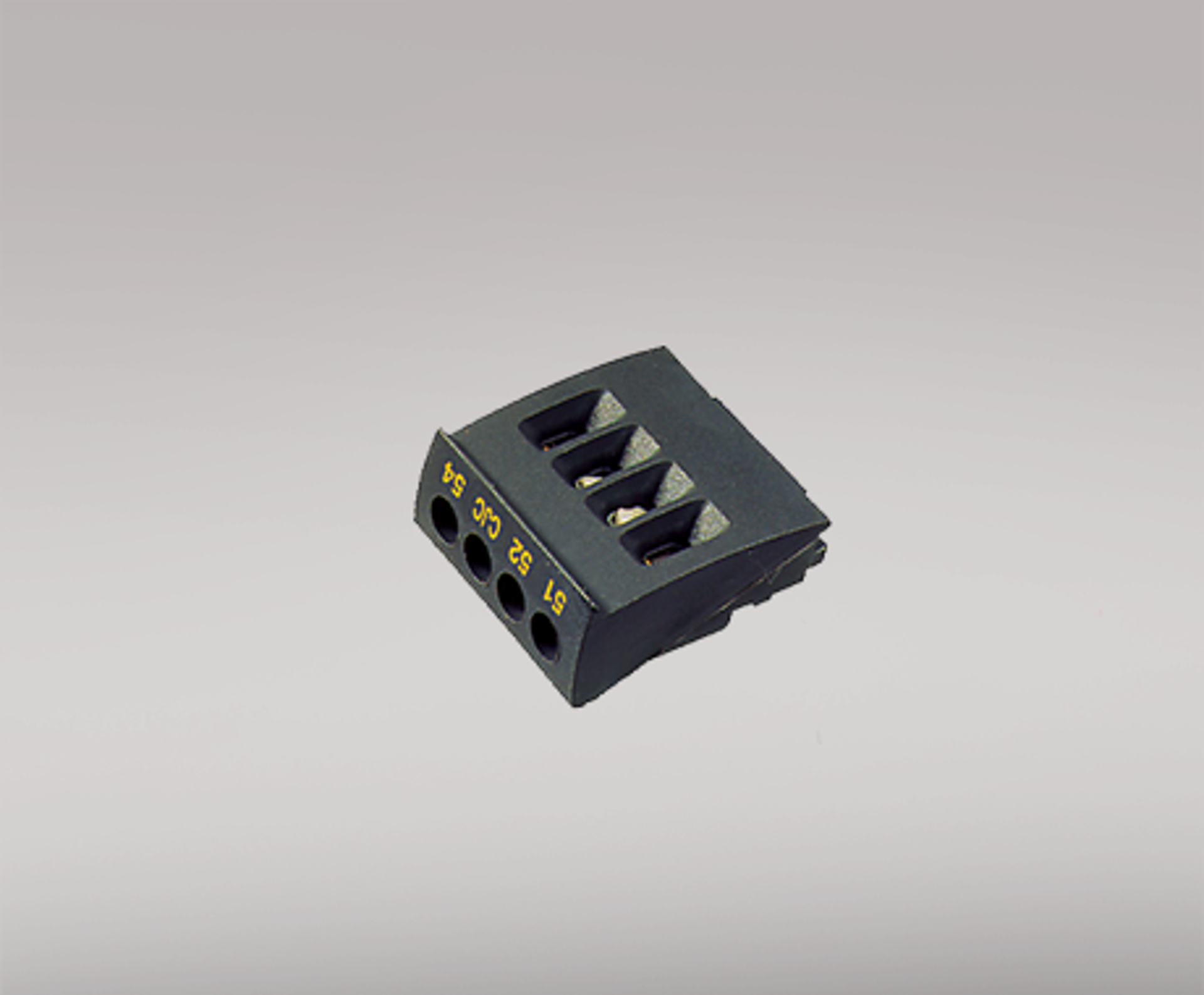

  3. Accessoires + -

  4. Commande et livraison + -

  5. Pourquoi choisir PR + -

Application

  • Mesure de température linéaire avec capteur TC et RTD, p. ex. Pt100 et Ni1000.
  • Communication HART et sortie analogique 4...20 mA PV pour la mesure de température individuelle, différentielle ou moyenne de deux capteurs RTD ou TC.
  • Conversion d’une résistance linéaire en un signal courant standard analogique pour mesurer par exemple le niveau ou la position d’une vanne.
  • Amplification d’un signal mV bipolaire en un signal courant standard de 4...20 mA.
  • Possibilité de raccordement jusqu'à 63 transmetteurs (HART 7) en multidrop.

Caractéristiques techniques

  • La version du protocole HART peut être définie par l'utilisateur en HART 5 ou HART 7.
  • Le protocole HART 7 offre :
    ∙ Champ élargie pour les repères allant jusqu'à 32 caractères.
    ∙ Mode continu (en rafalle) amélioré et notification d'événements horodatés.
    ∙ Variables d’appareil et cartographie des états selon des variables dynamiques, PV, SV, TV ou QV.
    ∙ Mesure de la tendance du signal de process avec enregistrement d'une liste de données.
    ∙ Notification automatique horodatée.
    ∙ Ensemble de commandes pour une communication efficace élevée.
  • Le 6337A a été construit avec un niveau de sécurité élevé permettant de l’utiliser dans les installations classées SIL.
  • Vérification continue des données sauvegardées.
  • Conforme aux recommandations NAMUR NE21, le 5337A possède de très hautes performances même dans des environnements perturbés d’un point de vue CEM. Le transmetteur est également conforme aux règlementations NAMUR NE43 et NE89.

Montage / installation / programmation

  • Pour montage vertical ou horizontal sur rail DIN. En version 2-voies, 84 voies par mètre peuvent être montées.
  • Configuration par interface HART standard ou par le logiciel PR 5909 Loop Link.
  • Le 6337A peut être installé en zone 2, 22 / Class I, Division 2, Groupes A, B, C et D.

Fiche technique et manuels

Fiche technique
Manuels
Manuels en russe

Homologations et certificats

Certificat ATEX
Certificat IECEx
Certificat CSA
Certificat FM
Declaration EAC
Certificat EAC Ex
Metrology Pattern Approval (MPA), Belarus
Metrology Pattern Approval (MPA), Kazakhstan
Metrology Pattern Approval (MPA), Russia

Documentation complémentaire

Declaration UE de conformité
Declaration UKCA de conformité
Déclaration CCC
Rapport FMEDA
Déclaration SIL
Certificat HART
Paramètres par défaut

Formulaire pour Bon de commande

Conditions environnementales

Température de fonctionnement -40°C à +85°C
Température de stockage -40°C à +85°C
Température de calibration 20...28°C
Humidité relative < 95% HR (sans cond.)
Degré de protection IP20

Spécifications méchaniques

Dimensions (HxLxP) 109 x 23,5 x 104 mm
Poids (1 / 2 voies) 150 / 200 g
Type rail DIN DIN EN 60715/35 mm
Taille des fils 0,13...2,08 mm2 / AWG 26...14 fil multibrins
Pression max. avant déformation de la vis 0,5 Nm

Spécifications communes

Alimentation
Tension d’alimentation 8,0...35 Vcc
Puissance dissipée, 1 / 2 voies 19 mW...0,8 / 1,6 W

Tension d’isolation
Tension d’isolation, test/opération 1,5 kVca / 50 Vca

Temps de réponse
Temps de réponse (programmable) 1...60 s
Chute de tension 8,0 Vcc
Rapport signal / bruit > 60 dB
Précision Mieux que 0,05% de l'echelle configurée
Immunité CEM < ±0,1% de l'EC
Immunité CEM améliorée : NAMUR NE21, critère A, burst < ±1% de l'EC

Spécifications d'entrée

Spécifications d'entrée communes
Décalage max. 50% de la val. max. sélec.

Entrée RTD
Type de RTD Pt50/100/200/500/1000; Ni50/100/120/1000
Résis. de ligne par fil 5 Ω (Possibilité pour valeur > à 50 Ω par fils mais avec une précision moindre)
Courant de capteur Nom. 0,2 mA

Entrée de résistance linéaire
Résistance linéaire min....max. 0 Ω...7000 Ω

Entrée TC
Type de thermocouple B, E, J, K, L, N, R, S, T, U, W3, W5
Compensation de soudure froide (CSF) Constante, interne ou externe via un capteur Pt100 ou Ni100

Entrée tension
Gamme de mesure -800...+800 mV
Plage de mesure min. (EC) 2,5 mV
Résistance d’entrée 10 MΩ

Spécifications de sortie

Sortie courant
Gamme de signal 4…20 mA
Plage de signal min. 16 mA
Charge (à la sortie courant) ≤ (Valimentation - 8) / 0,023 [Ω]
Indication de rupture capteur Programmable 3,5…23 mA
NAMUR NE43 Haut/bas d'échelle 23 mA / 3,5 mA

Spécifications de sortie communes
Temps de scrutation 440 ms
Versions du protocole HART HART 7 et HART 5

Compatibilité avec les normes

CEM 2014/30/UE & UK SI 2016/1091
ATEX 2014/34/UE & UK SI 2016/1107
RoHS 2011/65/UE & UK SI 2012/3032
EAC TR-CU 020/2011
EAC Ex TR-CU 012/2011

Homologations

ATEX DEKRA 20ATEX0109X
IECEx DEK 20.0063X
CSA 1125003
FM FM17US0013X
EAC Ex RU C-DK.HA65.B.00355/19
SIL Certifié en « Evaluation Hardware » pour utilisation dans les applications SIL
