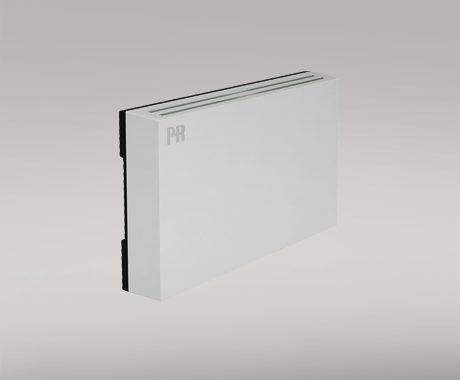

Transmetteur 2-fils pour température ambiante
2914
- Mesure de la température ambiante
- Complet avec un capteur et un transmetteur
- Sortie 4...20 mA à 2-fils
- Installation facile
- Gamme de mesure de 0...70°C
- Alimentation de 8...35 Vcc
Application
- Mesure de la température ambiante par exemple dans les salles de contrôle, bureaux, centrales de chauffage, usines, locaux d'habitation et autres.
- Apte comme un transmetteur pour régulateurs, relais à seuil, afficheurs ou systèmes SNCC.
Caractéristiques techniques
- Un capteur Pt100 de grande précision est incorporé dans le boîtier assurant ainsi un temps de réponse très réduit.
- Le signal de sortie 2-fils de 4...20 mA est proportionnel et linéaire à la température ambiante mesurée.
- La sortie peut être inversé.
- Il est possible d'avoir une sécurité haute ou basse en cas de rupture de la sonde.
- La sortie du transmetteur est protégée contre les inversions de polarité.
- L'ensemble du boîtier est maintenu par deux vis.
Fiche technique et manuels
Documentation complémentaire
Declaration UE de conformité
- 2914DoC_EU_101_FR.pdf
- 2914DoC_EU_100_FR.pdf
- Anciennes versions
- Dernière version
Notice de sécurité
Notice de sécurité
- SN2914_102_1945.pdf
- SN2914_101_1615.pdf
- SN2914_3532_1035.pdf
- Anciennes versions
- Dernière version
Homologations et certificats
Declaration EAC
- EAC-Declaration.pdf
- Dernière version
Metrology Pattern Approval (MPA), Russia
- MPA_Russia.pdf
- Dernière version
Conditions environnementales
| Température de fonctionnement | 0°C à +70°C |
| Température de calibration | 20...28°C |
| Humidité relative | < 95% HR (sans cond.) |
| Degré de protection | IP30 |
Spécifications méchaniques
| Dimensions (HxLxP) | 70 x 121 x 25 mm |
| Poids, env. | 95 g |
| Taille des fils |
1 x 1,5 mm |
Spécifications communes
Alimentation |
|
| Tension d’alimentation | 8,0...35 Vcc |
| Puissance dissipée | 25 mW…0,8 W |
Temps de réponse |
|
| Temps de réponse | 10 s (@ 0,5 m/s) |
| Chute de tension | 8,0 Vcc |
| Temps de chauffe | 5 min. |
| Rapport signal / bruit | Min. 60 dB |
| Précision | Mieux que 0,3°C |
| Dynamique du signal d’entrée | 17 bit |
| Dynamique du signal de sortie | 16 bit |
| Effet d’une variation de la tension d’alimentation | < 0,005% de l’EC / Vcc |
| Coefficient de température | < ±0,01% de l*EC / °C |
| Erreur de linéarité | < 0,1% de l'EC |
| Immunité CEM | < ±0,5% |
Spécifications d'entrée
Spécifications d'entrée communes |
|
| Décalage max. | 50% de la température max. |
Entrée RTD |
|
| Courant de capteur | > 0,2 mA, < 0,4 mA |
| Plage de mesure | 0...70°C |
| Plage de mesure min. | 25°C (EC) |
Spécifications de sortie
Sortie courant |
|
| Gamme de signal | 4…20 mA |
| Plage de signal min. | 16 mA |
| Charge (à la sortie courant) | ≤ (Valimentation - 8) / 0,023 [Ω] |
| Stabilité sous charge | ≤ 0,01% de l’EC / 100 Ω |
| NAMUR NE43 Haut/bas d'échelle | 23 mA / 3,5 mA |
Spécifications de sortie communes |
|
| Temps de scrutation | 135 ms |
| EC | Echelle configurée |
Compatibilité avec les normes
| CEM | 2014/30/UE |
| EAC | TR-CU 020/2011 |
