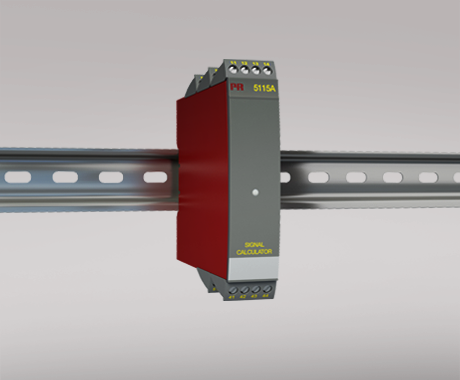

Calculateur de signaux
5115A
- Mesure redondante avec 2 signaux d’entrée
- Calculateur de signaux à l’aide des 4 opérations d’arithmétique
- Signal d’entrée doublé
- Entrée : Pt100, Ohm, TC, mV, mA et V
- Alimentation multi-tension ca ou cc
Application
- Mesure redondante de la température à l’aide de deux capteurs, où le deuxième capteur prend le relais lors d’un défaut du capteur principal.
- Deux signaux de sortie entièrement isolés pour un seul signal d’entrée en température ou de type analogique.
- Calculateur de signaux à l’aide des 4 opérations d’arithmétique : addition, soustraction, multiplication et division.
- Exemple : mesure de la différence :
(Entrée 1 * K1) - (Entrée 2 * K2) + K4 - Exemple : mesure de la moyenne :
(Entrée 1 * 0,5) + (Entrée 2 * 0,5) + K4 - Exemple : fonction différente pour chaque sortie :
Sortie 1 = entrée 1 - entrée 2, et
Sortie 2 = entrée 1 + entrée 2 - Tension d’alimentation pour transmetteur 2-fils.
Charactéristiques techniques
- Le PR5115A peut être programmé de manière simple et rapide en utilisant PReset.
- La LED verte en face avant indique un fonctionnement normal du module, un défaut capteur pour chaque capteur et un défaut de fonc tionnement du module.
- Vérification continue des données sauvegardées.
- Isolation galvanique 5-port de 3,75 kVca
Montage / installation
- Pour montage vertical ou horizontal sur rail DIN sans éspace entre les modules avoisinants avec 42 modules par mètre.
Fiche technique et manuels
Fiche technique
- 5115A.pdf
- Dernière version
Manuels
- 5115V105_FR.pdf
- 5115V104_FR.pdf
- 5115V103.pdf
- Anciennes versions
- Dernière version
Manuels en russe
- 5115V105_RU.pdf
- 5115V104_RU.pdf
- Anciennes versions
- Dernière version
Documentation complémentaire
Declaration UE de conformité
- 5115DoC_EU_103_FR.pdf
- 5115DoC_EU_102_FR.pdf
- 5115DoC_EU_101_FR.pdf
- 5115DoC_EU_100_FR.pdf
- Anciennes versions
- Dernière version
Notice de sécurité
Notice de sécurité
- SN5000-2_109_2220.pdf
- SN5000-2_106_1825.pdf
- SN5000-2_105_1811.pdf
- SN5000-2_104_1725.pdf
- SN5000-2_103_1625.pdf
- SN5000-2_102_1613.pdf
- SN5000_101_1450.pdf
- Anciennes versions
- Dernière version
Homologations et certificats
Certificat marine DNV
- DNV_2231_41xx_51xx_53xx.pdf
- Dernière version
Declaration EAC
- EAC-Declaration.pdf
- Dernière version
Metrology Pattern Approval (MPA), Russia
- MPA_Russia.pdf
- Dernière version
Conditions environnementales
Température de fonctionnement | -20°C à +60°C |
Température de calibration | 20...28°C |
Humidité relative | < 95% HR (sans cond.) |
Degré de protection | IP20 |
Spécifications méchaniques
Dimensions (HxLxP) | 109 x 23,5 x 130 mm |
Poids, env. | 225 g |
Type rail DIN | DIN EN 60715/35 mm |
Taille des fils | 0,13...2,08 mm2 / AWG 26...14 fil multibrins |
Pression max. avant déformation de la vis | 0,5 Nm |
Vibration | IEC 60068-2-6 |
2...13,2 Hz | ±1 mm |
13,2...100 Hz | ±0,7 g |
Spécifications communes
Alimentation |
|
Tension d’alimentation universelle | 21,6...253 Vca, 50...60 Hz ou 19,2...300 Vcc |
Fusible | 400 mA SB / 250 Vca |
Puissance maximale requise | 2,1 W / 2,8 W (1 / 2 voies) |
Puissance dissipée max. | 2,0 W |
Tension d’isolation |
|
Tension d’isolation, test/opération | 3,75 kVca / 250 Vca |
PELV/SELV | IEC 61140 |
Temps de réponse |
|
Entrée température, programmable (0...90%, 100...10%) | 400 ms...60 s |
Entrée mA / V (programmable) | 250 ms...60 s |
Programmation | Loop Link |
Rapport signal / bruit | Min. 60 dB (0...100 kHz) |
Commutation redondance | ≤ 400 ms |
Précision | Mieux que 0,05% de l'echelle configurée |
Dynamique du signal d’entrée | 22 bit |
Dynamique du signal de sortie | 16 bit |
Tensions auxiliaires : Tension de référence | 2,5 Vcc ±0,5% / 15 mA |
Immunité CEM | < ±0,5% de l'EC |
Immunité CEM améliorée : NAMUR NE21, critère A, burst | < ±1% de l'EC |
Spécifications d'entrée
Spécifications d'entrée communes |
|
Décalage max. | 50% de la val. max. sélec. |
Entrée RTD |
|
Type de RTD | Pt46, Pt100, Ni100, Cu53, R lin. |
Résis. de ligne par fil | 10 Ω (max.) |
Courant de capteur | Nom. 0,2 mA |
Effet de la résistance de ligne 3- / 4-fils | < 0,002 Ω / Ω |
Détection de rupture capteur | Oui |
Entrée TC |
|
Type de thermocouple | B, E, J, K, L, N, R, S, T, U, W3, W5, LR |
Compensation de soudure froide (CSF) | < ±1,0°C |
Courant de capteur | Nom. 30 μA |
Entrée courant |
|
Gamme de mesure | 0...100 mA |
Plage de mesure min. (EC) | 4 mA |
Résistance d’entrée : Avec alimentation | Nom. 10 Ω + PTC 10 Ω |
Résistance d’entrée : Sans alimentation | RSHUNT = ∞, Vchute < 6 V |
Entrée tension |
|
Gamme de mesure | 0...250 Vcc |
Plage de mesure min. (EC) | 5 mV |
Résistance d’entrée |
Nom. 10 MΩ (≤ 2,5 Vcc)
Nom. 5 MΩ (> 2,5 Vcc) |
Entrée mV |
|
Gamme de mesure | -150...+150 mV |
Spécifications de sortie
Sortie courant |
|
Gamme de signal | 0...20 mA |
Plage de signal min. | 10 mA |
Charge (à la sortie courant) | ≤ 600 Ω |
Stabilité sous charge | ≤ 0,01% de l’EC / 100 Ω |
Limite de courant | ≤ 28 mA |
Indication de rupture capteur | Programmable 0...23 mA |
NAMUR NE43 Haut/bas d'échelle | 23 mA / 3,5 mA |
Sortie tension |
|
Gamme de signal | 0...10 VDC |
Plage de signal min. | 500 mV |
Charge (à sortie tension) | ≥ 500 kΩ |
Sortie mA 2-fils passive |
|
Gamme de signal | 4...20 mA |
Stabilité de charge | ≤ 0,01% de l'EC / 100 Ω |
Effet d’une variation de la tension d’aliment. ext. 2-fils | < 0,005% de l'EC / V |
Aliment. externe 2-fils max. | 29 Vcc |
EC | Echelle configurée |
Compatibilité avec les normes
CEM | 2014/30/UE |
DBT | 2014/35/UE |
RoHS | 2011/65/UE |
EAC | TR-CU 020/2011 |
Homologations
DNV Marine | TAA0000101 |
