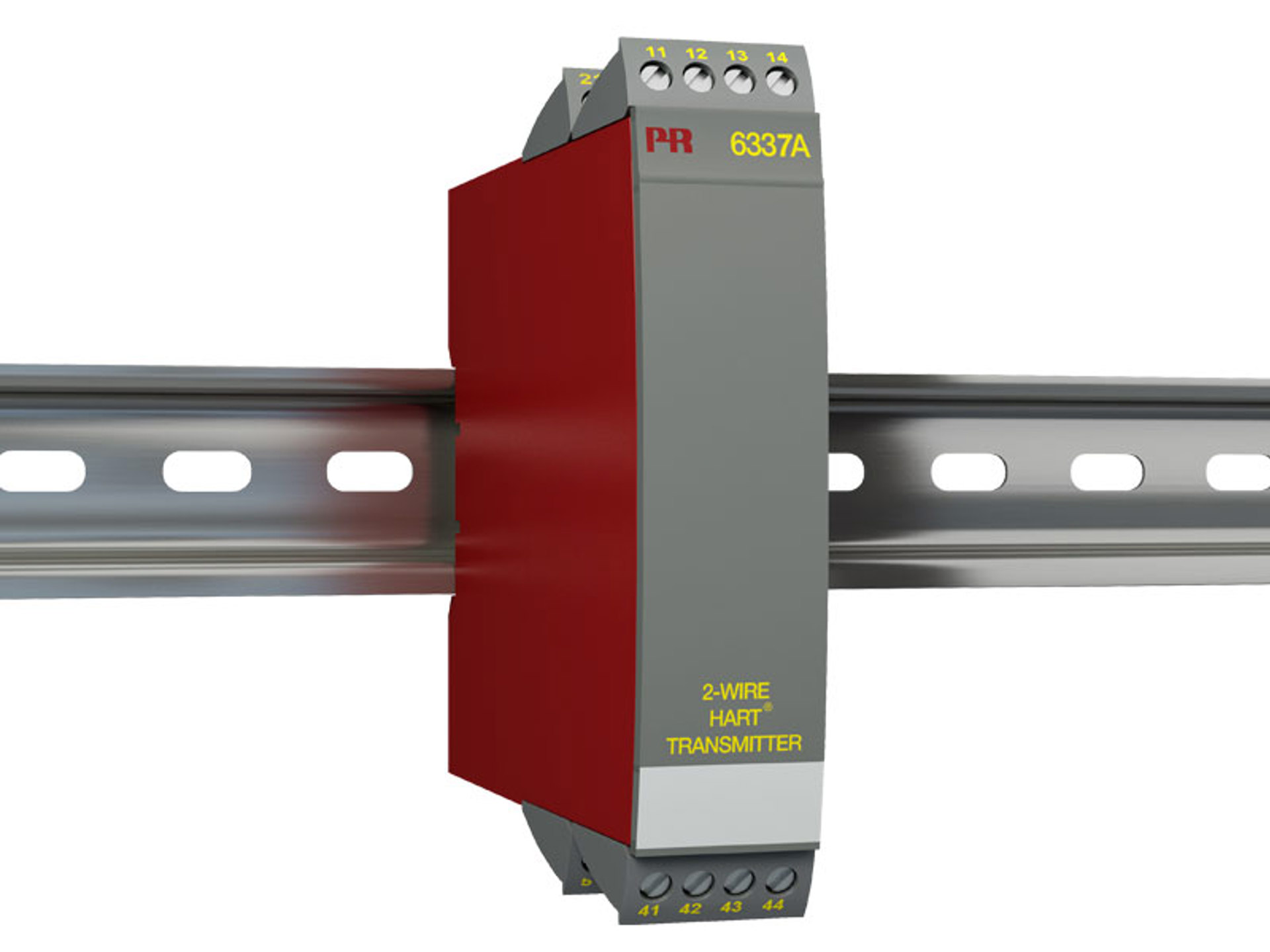

2-Draht HART-Messumformer



6337A



  • 1- oder 2-Kanal Wandler für WTH, TE, Ohm und bipolaren mV-Signalen
  • 2 Analog-Eingänge mit 5 Eingangsvariablen / Statusabfrage
  • HART Protokoll Ausführung einstellbar / HART 5 oder HART 7
  • Hardware-Assessment zur Projektierung in SIL 2 Anwendungen
  • DIN-Schienenmontage im Sicheren Bereich oder Zone 2 / 22
  1. Überblick + -

  2. Technische Merkmale + -

  3. Zubehör + -

  4. Bestellung und Lieferung + -

  5. Warum PR + -

Verwendung

  • Linearisierte Temperatur-Messung mit WTH-TD Sensoren bzw.Thermoelementen, z.B. Pt100 und Ni100.
  • HART-Kommunikation und 4...20 mA Analog-Ausgang PV für Einzel-, Differenz- oder Durchschnittstemperatur Messung von bis zu 2 Temperaturfühlern ( RTD / TE ).
  • Umwandlung von linearer Widerstandsänderung in ein analoges Standard-Stromsignal, z.B. von Ventilen oder Niveau-Messwertgeber.
  • Verstärkung von bipolaren mV-Signalen zu einem Standard 4...20 mA Stromsignal.
  • Bis zu 63 Umformer (HART 7) können in einem Multidrop-System parallel verbunden.

Technische Merkmale

  • Die HART Protokoll Ausführung kann durch den Anwender entweder im HART 5 or HART 7 Protokoll eingestellt werden.
  • Das HART 7 Protokoll bietet folgende Optionen:
    ∙ Erweiterte Tag Nummer bis zu 32 Zeichen.
    ∙ Erweiterter ”Burst Mode” und Statusreport mit Zeitstempel
    ∙ Eingangsvariable und Status Meldungen mit dynamischen Variablen PV, SV, TV or QV.
    ∙ Trend Messungen vom Prozess-Signal mit Log- und Summendaten.
    ∙ Automatischer Statusreport mit Zeitstempel.
    ∙ Befehlsoptimierung für höhere Kommunikationseffizienz.
  • 6337 ist gemäß den strengsten Sicherheitsrichtlinien entwickelt und somit in Installationen mit SIL 2 Applikationen einsetzbar.
  • Die gespeicherten Daten werden laufend kontrolliert.
  • Nach Erfüllung der NAMUR NE21-Empfehlungen verfügt der 6337 über optimale Eigenschaften zum Einsatz in schwierigen EMV-Umgebungen. Weiter erfüllt der Messumformer die NAMUR NE43- und NE89-Empfehlungen.

Montage / Installation / Programmierung

  • DIN-Schienenmontage bis zu 84 Kanäle pro Meter.
  • Konfiguration über den Standard HART Kommunikator oder den PR 5909 Loop Link.
  • Das 6337A kann in Zone 2, 22 / Class I, Division 2, Gruppe A, B, C und D eingesetzt werden.

Datenblatt & Handbücher


Datenblatt

Handbuch

Handbücher in Russisch

Zulassungen & Zertifikate


ATEX-Zertifikat

IECEx-Zertifikat

CSA-Zertifikat

FM-Zertifikat

EAC-Erklärung

EAC Ex-Zertifikat

Metrology Pattern Approval (MPA), Belarus

Metrology Pattern Approval (MPA), Kazakhstan

Metrology Pattern Approval (MPA), Russia

Unterstützende Dokumentation


EU-Konformitätserklärung

CCC-Erklärung

FMEDA-Bericht

SIL-Erklärung

HART-Zertifikat

Umgebungsbedingungen

Betriebstemperatur -40°C bis +85°C
Lagertemperatur -40°C bis +85°C
Kalibrierungstemperatur 20...28°C
Relative Luftfeuchtigkeit < 95% RF (nicht kond.)
Schutzart IP20

Mechanische Spezifikationen

Abmessungen (HxBxT) 109 x 23,5 x 104 mm
Gewicht (1 / 2 Kanäle) 150 / 200 g
Hutschienentyp DIN EN 60715/35 mm
Leitungsquerschnitt 0,13...2,08 mm2 / AWG 26...14 Litzendraht
Klemmschraubenanzugsmoment 0,5 Nm

Allgemeine Spezifikationen

Versorgung

Versorgungsspannung 8,0...35 VDC
Verlustleistung, 1 / 2 Kanäle 19 mW...0,8 / 1,6 W

Isolationsspannung

Isolationsspannung, Test/Betrieb 1,5 kVAC / 50 VAC

Ansprechzeit

Ansprechzeit (programmierbar) 1...60 s
Spannungsabfall 8,0 VDC
Signal- / Rauschverhältnis > 60 dB
Genauigkeit Besser als 0,05% der gewählten Messspanne
EMV-Immunitätswirkung < ±0,1% d. Messsp.
Erweiterte EMV-immunität: NAMUR NE21, A Kriterium, Burst < ±1% d. Messsp.

Eingangsspezifikazionen

Allgemeine Eingangsspezifikationen

Max. Nullpunktverschiebung (Offset) 50% d. gew. Max.-Wertes

WTH-Eingang

WTH-Typ Pt50/100/200/500/1000; Ni50/100/120/1000
Leitungswiderstand pro Leiter 5 Ω (Bis 50 Ω pro Leiter möglich bei reduzierter Messgenauigkeit)
Sensorstrom Nom. 0,2 mA

Linearer Widerstands-Eingang

Linearer Widerstand min....max. 0 Ω...7000 Ω

TE-Eingang

Thermoelement Typ B, E, J, K, L, N, R, S, T, U, W3, W5
Vergleichsstellenkompensation (CJC) Konstant, intern oder extern über Pt100 oder Ni100-Fühler

Spannungseingang

Messbereich -800...+800 mV
Min. Messereich (Spanne) 2,5 mV
Eingangswiderstand 10 MΩ

Ausgangsspezifikationen

Stromausgang

Signalbereich 4…20 mA
Min. Signalbereich 16 mA
Belastung (bei Stromausgang) ≤ (VVersorgung - 8) / 0,023 [Ω]
Fühlerfehleranzeige Programmierbar 3,5…23 mA
NAMUR NE43 Upscale/Downscale 23 mA / 3,5 mA

Allgemeine Ausgangsspezifikationen

Aktualisierungszeit 440 ms
HART-Protokoll-Revisionen HART 7 und HART 5

Eingehaltene Behördenvorschriften

EMV 2014/30/EU
ATEX 2014/34/EU
RoHS 2011/65/EU
EAC TR-CU 020/2011
EAC Ex TR-CU 012/2011

Zulassungen

ATEX DEKRA 20ATEX0109X
IECEx DEK 20.0063X
CSA 1125003
FM FM17US0013X
EAC Ex RU C-DK.HA65.B.00355/19
SIL Hardware-Bewertung für SIL-Anwendungen
