Hvad er frekvens til strøm-konvertere, og hvad bruges de til?


Frekvens til strøm-konvertere bruges i styresystemer til at omdanne en impuls eller en frekvens til et tilsvarende strømsignal.



Hastighed og flow er to almindeligt målte procesværdier. Sikkerhed og effektiv produktlevering er i visse procesapplikationer afhængige af præcis hastigheds- og flow-måling.



Måling af hastighed

Roterende maskineri som f.eks. kompressorer og turbiner er gode eksempler. Styring af rotationshastighed er nødvendig for at forhindre, at der opstår en situation med for høj hastighed, som kan resultere i kræfter, der overstiger udstyrets specifikationer. Dette kan medføre katastrofale udstyrssvigt og fare for personalet.

Hvad er en frekvens til strøm-konverter?

Hastighedsovervågning og -styring er en vigtig faktor i andre applikationer som f.eks. vindmøller, materialehåndtering, HVAC, pumper, blandere, motorer og mange andre. Hastighedsstyring er et afgørende element inden for energieffektivitet, produktivitet, udstyrsdriftssikkerhed og sikkerhed.



Hastighedssignaler har ofte form af et frekvens- eller impulssignal. Disse signaler kommer typisk fra nærhedsfølere, roterende/lineære encodere eller tacho-følere.

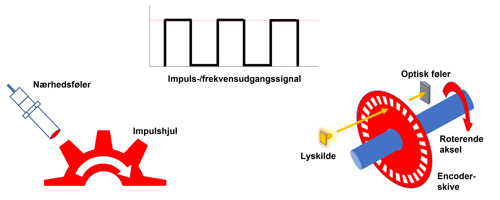

Hastighedssignaler har ofte form af et frekvens- eller impulssignal



Frekvens- eller impulsudgangssignalet fra disse følere konverteres ofte til en repræsentativ strømstyrke (mA) ved hjælp af en frekvens til strøm-konverter eller et spændingssignal (V) ved hjælp af en frekvens til spændings-konverter. På denne måde sikres universel kompatibilitet med styreindgange til f.eks. en PLC, frekvensomformer, lokal indikator eller et telemetrisystem.

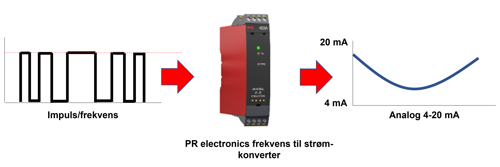

PR electronics frekvens til strøm-konverter



Frekvens til strøm- eller frekvens til spænding-konvertere som f.eks. PR 3225 / PR 4225 kan understøtte en række forskellige impuls- og frekvensindgangssignaler som f.eks.:



  • NAMUR
  • NPN / PNP
  • Tacho
  • S0 i henhold til DIN 43864
  • Omskiftekontakt



Måling af flow

Der kan være tale om væsker, gas eller damp; flow-hastighed måles og kontrolleres i mange industrielle processer. Applikationerne omfatter indløb, udløb og luftning i spildevand, gasfremføring til brændere, dampregulering i kedler, naturgasfordeling og mange andre områder, hvor styring af flow-hastighed er afgørende for sikkerhed, belastningsudligning og produktlevering.



Der findes en række teknikker til flow-måling afhængigt af applikationen, herunder differenstryk, Coriolis, ultralyd, vortex og turbine.

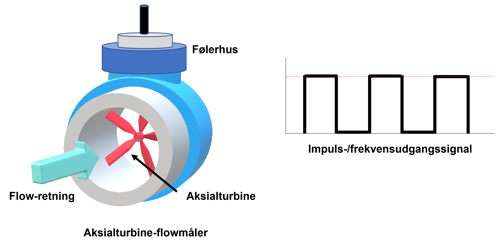

Måling af flow



Mange af disse flow-målertyper har et impuls-/frekvensudgangssignal, som repræsenterer den flow-hastighed, der måles. Et eksempel er turbine-flowmåleren, der er vist ovenfor, og som bruger en magnetisk tachoføler til at måle turbinens rotationshastighed, når bladene passerer føleren, og udsender et relevant impuls-/frekvenssignal, der er proportionalt med flow-hastigheden.



Hvad er frekvens til strøm-konvertering?

Impuls- eller frekvensudgangssignalerne fra de forskellige følere og transmittere, som bruges til at måle hastighed og flow, konverteres ofte til et strøm- eller spændingssignal til interfacing med et styresystem.



Frekvens til strøm-konvertere eller frekvens til mA-konvertere konverterer det relevante hastigheds- eller flow-signal til et tilsvarende strømsignal, typisk 4-20 mA. Disse enheder omfatter ofte galvanisk isolation, som skal hjælpe med at eliminere signalstøj og transienter, der ofte er knyttet til applikationer med tunge motorer og roterende maskineri. Supplerende funktioner er normalt tilgængelige i mere avancerede produkter, som kan imødekomme interface-kravene, der stilles i mere avancerede applikationer.



PR electronics tilbyder en række frekvens til strøm-konvertere med muligheder for relæ- eller NPN/PNP-udgange i tillæg til eller sideløbende med de analoge udgange. Der er også muligheder for impulsdivision og -multiplikation med henblik på afhjælpning af interfacing-udfordringer med ældre og fremtidige applikationer.



Hvad er frekvens til spænding-konvertering?

Alternativt kan der også bruges frekvens til spænding-konvertering, hvor signalet konverteres til en tilsvarende spænding, typisk 2-10 V afhængigt af interface-kravene. Fleksibiliteten i PR electronics' produktserie muliggør enten frekvens til strøm- eller frekvens til spænding-konvertering i samme enhed.



Hvad er frekvens til frekvens-konvertering?

Visse applikationer kræver, at et frekvenssignal modificeres, så det lever op til kravene, som nedstrøms enhed stiller. Dette kan skyldes gearing eller reaktionstider og kan kræve frekvensdivision eller buffering. En frekvensudgang muliggør også potentiel anvendelse af en frekvens- eller tidsbaseret signalgenerator.



Fordele ved PR electronics f/l- og f/f-konvertere

Som med alle vores produkter byder PR electronics' produkter til frekvenssignalbehandling på markedets bedste teknologi, ydeevne og fleksibilitet. Det udvidede frekvensområde, den hurtige reaktionstid og den store nøjagtighed i PR electronics' frekvens til strøm-konvertere gør dem til det ideelle valg til hastigheds- og flow-overvågningsapplikationer.



Blandt de tilgængelige funktionaliteter er:



Teknologi
  • Høj galvanisk isolation – op til 3,75 kVAC
  • NE 21 – Kriterium A EMC-ydeevne
  • 18-bit signaldynamik



Ydeevne
  • Hurtig reaktionstid - ned til < 30 ms
  • Lavt strømforbrug
  • Bredt driftstemperaturområde
  • Mulighed for høje frekvenser – op til 100 kHz



Fleksibilitet
  • Universelle spændingsforsyningsmuligheder
  • Mulighed for 6 mm brede enheder
  • Mulighed for panelmonteret display
  • Bredt udvalg af indgangstyper
  • Udvalg af dedikerede og samtidige udgangsmuligheder
  • Mulighed for MODBUS-udgang
  • 4500-seriens konfigurationsmuligheder
  • ATEX- og SIL-muligheder



Besøg venligst produktsiderne nedenfor for at få flere oplysninger.



Vi tilbyder også et sortiment af tilbehørsprodukter til frekvensapplikationer, herunder induktive nærhedsfølere.
