Signalkalkylator



5115A



  • Säker, redundant mätning med två ingångssignaler
  • Signalkalkylator med alla de fyra räknesätten
  • Duplicering av ingångssignalen
  • Volt, mA, resistans och termoelement
  • Universalmatning, AC eller DC
DNV Mpa EAC CE Pr Rohs3 Guarantee
  1. Översikt + -

  2. Tekniska data + -

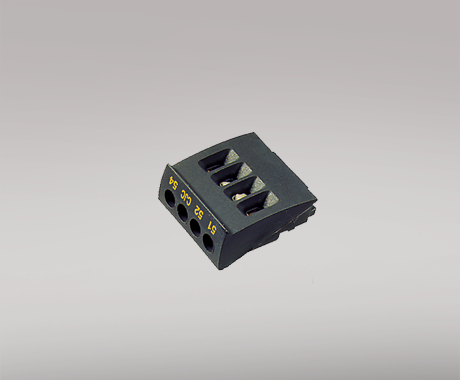

  3. Tillbehör + -

  4. Beställning och leverans + -

  5. Varför välja PR + -

Applikationer

  • Redundant temperaturmätning genom dubbla sensorer, där den sekundära sensorn automatiskt tar över när ett givarfel detekteras i den primära mätkretsen. • Duplicering av insignalen, t.ex. när signalen från en temperaturgivare eller annan analog signal skall generera två separata analoga utsignaler. • Signalkalkylator med fyra aritmetiska operationer; Addition, subtraktion, multiplika tion och division. • Exempel: Differensmätning:
    (Insignal 1 * K1) - (Insignal 2 * K2) + K4 • Exempel: Genomsnittsmätning:
    (Insignal 1 * 0,5) + (Insignal 2 * 0,5) + K4 • Exempel: Olika funktioner på utgångarna:
    Utsignal 1 = insignal 1 - insignal 2, och
    Utsignal 2 = insignal 1 + insignal 2
  • Matningsdon för 2-tråds transmittrar.

Tekniska specifikationer

  • Användaren kan snabbt och enkelt, med hjälp av programvaran PReset, lägga in önskade funktioner och mätområden. • En grön lysdiod på fronten indikerar normal drift, givarfel och felfunktion på var givare. • Kontinuerlig kontroll av vitala data, för bästa säkerhet. • Galvanisk isolation i 5 kretsar.

Montering / installation

  • Monteras, vertikalt eller horisontellt, på DIN-skena. Modulerna kan placeras kloss mot varandra, och upp till 42 moduler per meter får då plats.

Datablad & Manualer


Datablad

Manualer

Manualer på ryska

Kompletterande dokumentation


EU försäkran om överensstämmelse

PR-standardkonfigurationer

Godkännanden och certifikat


DNV-certifikat

EAC-försäkran

Metrology Pattern Approval (MPA), Russia

Miljöförhållanden

Driftstemperatur -20°C till +60°C
Kalibreringstemperatur 20...28°C
Relativ fuktighet < 95% RF (ej kond.)
Kapsling IP20

Mekaniska specifikationer

Dimensioner (HxBxD) 109 x 23,5 x 130 mm
Vikt, cirka 225 g
DIN-skena typ DIN EN 60715/35 mm
Tråd dimension 0,13...2,08 mm2 / AWG 26...14 tvinnad tråd
Skruvplintar, max. åtdragningsmoment 0,5 Nm
Svängningar IEC 60068-2-6
2...13,2 Hz ±1 mm
13,2...100 Hz ±0,7 g

Allmänna specifikationer

Matning

Matningsspänning, universell 21,6...253 VAC, 50...60 Hz eller 19,2...300 VDC
Säkring 400 mA T / 250 VAC
Max. effektbehov 2,1 W / 2,8 W (1 / 2 kan.)
Max. effektförlust 2,0 W

Isolationsspänning

Isolationsspänning, test / drift 3,75 kVAC / 250 VAC
PELV/SELV IEC 61140

Responstid

Temperaturingång, programmerbar (0...90%, 100...10%) 400 ms...60 s
mA-/ V-ingång (programmerbar) 250 ms...60 s
Programmering Loop Link
Signal- / brusförhållande Min. 60 dB (0...100 kHz)
Redundans, överkopplingstid ≤ 400 ms
Noggrannhet Bättre än 0,05% av det valda området
Signaldynamik, ingång 22 bitar
Signaldynamik, utgång 16 bitar
Extern matning: Referensspänning 2,5 VDC ±0,5% / 15 mA
EMC immunitet < ±0,5% av området
Utökad EMC immunitet: NAMUR NE21, kriterie A (burst) < ±1% av området

Ingångsspecifikationer

Allmänna ingångsspecifikationer

Max. offset 50% av valt max. värde

RTD-ingång

RTD-typ Pt46, Pt100, Ni100, Cu53, lin. R
Kabelresistans, per tråd 10 Ω (max.)
Givarström Nom. 0,2 mA
Effekt av givarkabelmotstånd (3- / 4-trådskoppling) < 0,002 Ω / Ω
Givarfelsdetektering Ja

Termoelementingång

Termoelement-typ B, E, J, K, L, N, R, S, T, U, W3, W5, LR
Kalla lödstället-kompensering (CJC) < ±1,0°C
Givarfelsström Nom. 30 μA

Strömingång

Mätområde 0...100 mA
Min. mätområde (span) 4 mA
Ingångsresistans: Aktiv enhet Nom. 10 Ω + PTC 10 Ω
Ingångsresistans: Passiv enhet RSHUNT = ∞, Vfall < 6 V

Spänningsingång

Mätområde 0...250 VDC
Min. mätområde (span) 5 mV
Ingångsresistans Nom. 10 MΩ (≤ 2,5 VDC) Nom. 5 MΩ (> 2,5 VDC)

mV ingång

Mätområde -150...+150 mV

Utgångsspecifikationer

Strömutgång

Signalområde 0...20 mA
Min. signalområde 10 mA
Max. last (vid strömutgång) ≤ 600 Ω
Last stabilitet ≤ 0,01% av omr. / 100 Ω
Strömbegränsning ≤ 28 mA
Givarfelsindikering Programmerbar 0...23 mA
NAMUR NE43 Upscale/Downscale 23 mA / 3,5 mA

Spänningsutgång

Signalområde 0...10 VDC
Min. signalområde 500 mV
Max. last (vid spänningsutgång) ≥ 500 kΩ

Passiv 2-tråds mA utgång

Signalområde 4...20 mA
Laststabilitet ≤ 0,01% av omr. / 100 Ω
Effekt av extern 2-trådsmatning spänningsvariation < 0,005% av omr. / V
Max. extern 2-trådsmatning 29 VDC
av omr. = av det för tillfället valda området

Observerade myndighetskrav

EMC 2014/30/EU
LVD 2014/35/EU
RoHS 2011/65/EU
EAC TR-CU 020/2011

Godkännanden

DNV Marin TAA0000101
