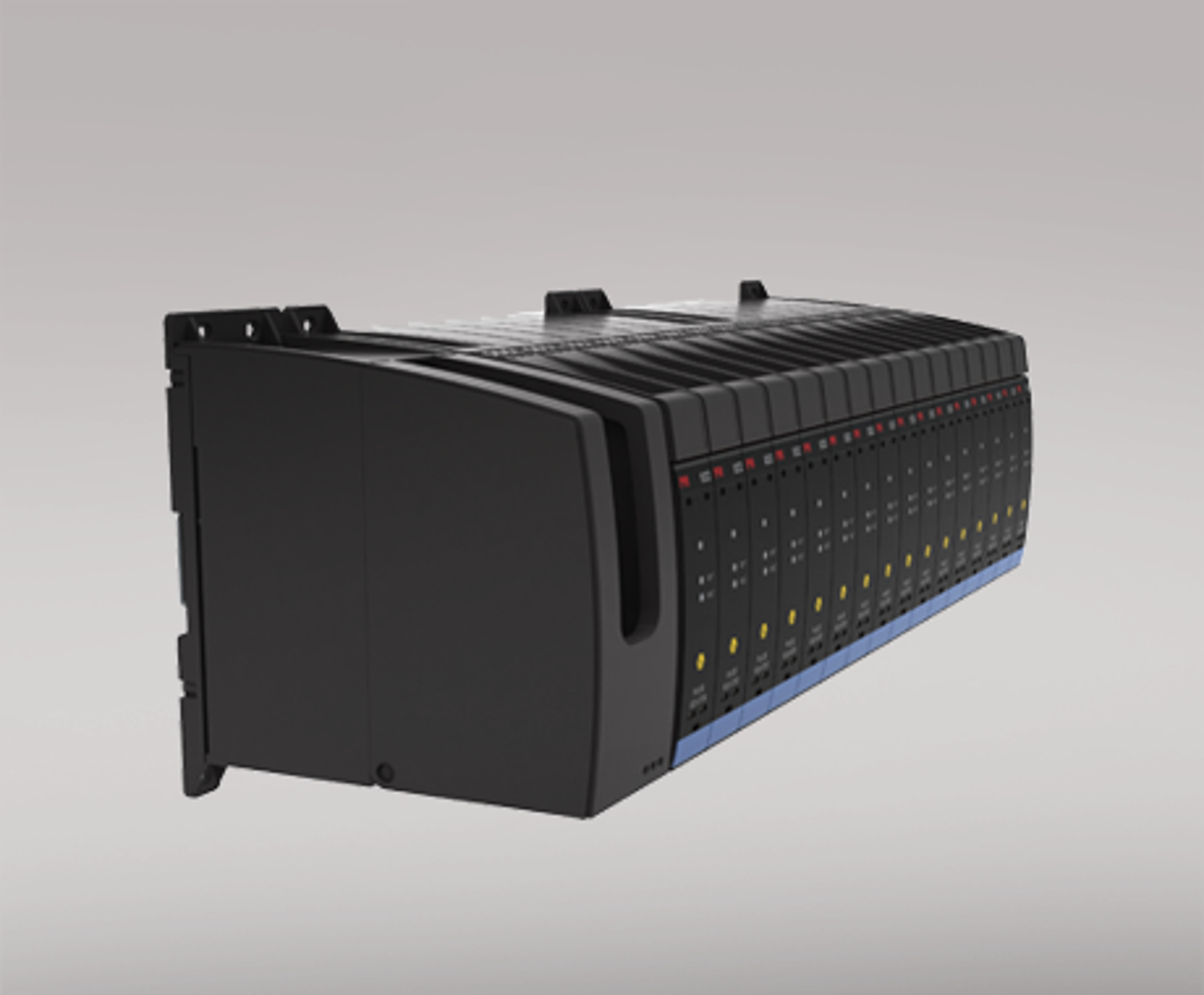

System 9000 Backplane
7916
- Sichere, einfache Verdrahtung zu nicht eigensicheren Automationssystemen optional mit vorkonfektionierten I/O Kabeln
- Direkte und redundante Signalübertragung - inklusive HART I/O
- Robuste, kompakte high-end Lösung für bis zu 16 Geräte (= 32 Kanäle) der 9000er Serie
- Status Relais und Sammelalarm
Verwendung
- Die Backplane 7916 ist eine kompakte und robuste Lösung, die es ermöglicht einfache und sichere Verdrahtung der eigensicheren PR 9000 Signale in ein standard Steuerungs-/Leittechnik-System aufzubauen.
- Standard Systemkabel und Anschlüsse werden genutzt, um die Backplane mit den I/O Karten zu verbinden.
- Die Backplane kann für direkte, redundante und doppelte Signalübertragung inklusive HART I/O Systemen (HART MUX) genutzt werden.
- Die Geräte der 9000er Serie isolieren und wandeln AI, AO, DI und DO Signale kommend von oder gehend zu einer Ex-Zone und leiten diese Signale zu einem I/O Modul eines Automatisierungssystems.
- Die Geräte der 9000er Serie gewähren SIL2, auch wenn sie in der Backplane Lösung implementiert sind.
Technische Merkmale
- Robuste, kompakte high-end Lösung, die bis zu 16 Geräte (= 32 Kanäle) der 9000er Serie aufnimmt.
- Relais geben den Status der 9000er Geräte und der primären und sekundären Versorgung an.
- Redundante und flexible 24 VDC Spannungsversorgung.
Montage / Installation / Konfiguration
- Flexible horizontale/vertikale Wandmontage oder Hutschienenbefestigung im sicheren Bereich oder in Zone 2 / Div 2.
- Hot-Swap und einfache Installation der 9000er Geräte mittels Snap-On/Off durch die Piano-Keys.
- Tag Nummer und ID Beschriftungen sind leicht an den Piano-Key Platzhaltern zu befestigen und abzulesen.
- Weiter Temperaturumgebungsbereich: -20...+60°C.
Datenblatt & Handbücher
Datenblatt
- 7916.pdf
- Letzte Version
Handbuch
- 7916V101_UK.pdf
- 7916V100_UK.pdf
- Vorherige Versionen
- Letzte Version
ABB Schaltungsbuch
- 7900AWM102_UK.pdf
- 7900AWM101_UK.pdf
- 7900AWM100_UK.pdf
- Vorherige Versionen
- Letzte Version
Honeywell Schaltungsbuch
- 7900HWM102_UK.pdf
- 7900HWM101_UK.pdf
- 7900HWM100_UK.pdf
- Vorherige Versionen
- Letzte Version
Universell Schaltungsbuch
- 7900UWM103_UK.pdf
- 7900UWM102_UK.pdf
- 7900UWM101_UK.pdf
- 7900UWM100_UK.pdf
- Vorherige Versionen
- Letzte Version
Yokogawa Schaltungsbuch
- 7900YWM102_UK.pdf
- 7900YWM101_UK.pdf
- 7900YWM100_UK.pdf
- Vorherige Versionen
- Letzte Version
Zulassungen & Zertifikate
ATEX-Zertifikat
- 7916.pdf
- Letzte Version
IECEx-Zertifikat
- 7916IEC.pdf
- Letzte Version
FM-Zertifikat
- 79xx_FM.pdf
- Letzte Version
UL-Zertifikat
- 7908_16_UL.pdf
- Letzte Version
EAC-Erklärung
- EAC-Declaration.pdf
- Letzte Version
Metrology Pattern Approval (MPA), Russia
- MPA_Russia.pdf
- Letzte Version
Unterstützende Dokumentation
EU-Konformitätserklärung
- 7916DoC_EU_102_UK.pdf
- 7916DoC_EU_101_UK.pdf
- 7916DoC_EU_100_UK.pdf
- Vorherige Versionen
- Letzte Version
Auswahlleitfaden
Sicherheitshinweise
Sicherheitshinweise
- SN7900_103_1811.pdf
- SN7900_102_1702.pdf
- SN7900_101_1613.pdf
- SN7900_100_1350.pdf
- Vorherige Versionen
- Letzte Version
Umgebungsbedingungen
| Betriebstemperatur | -20°C bis +60°C |
| Lagertemperatur | -40°C bis +85°C |
| Relative Luftfeuchtigkeit | < 95% RF (nicht kond.) |
| Installation in | Verschmutzungsgrad 2 & Mess- / Überspannungskat. II |
Mechanische Spezifikationen
| Abmessungen (HxBxT) | 144 x 443 x 141 mm |
| Leitungsquerschnitt |
2,5 mm2 / AWG 12
(Versorgung 1 / 2 und Statusrelais-Klemmen) |
Allgemeine Spezifikationen
Versorgung |
|
| Versorgungsspannung | 20...31,2 VDC (24 DC nom.) |
| Leistungsbedarf, max. | ≤ 60 W |
Isolationsspannung |
|
| Isolationsspannung, Test/Betrieb |
500 VAC / 50 VAC
(Basisisolation zwischen Versorgung 1 & 2 und Status-Relais) |
| Austauschbare Sicherungen | Sicherung F1 & F2: 3,15 A T, 250 V, Typ TR5 |
Ausgangsspezifikationen
Statusrelais |
|
| Max. Spannung |
32 V (Zone 2 / Div. 2 Bereich)
42 V (sicherer Bereich) |
| Max. Strom |
100 mA (Zone 2 / Div. 2 Bereich)
100 mA (sicherer Bereich) |
Eingehaltene Behördenvorschriften
| EMV | 2014/30/EU |
| EAC | TR-CU 020/2011 |
Zulassungen
| UL | UL 508 / C22.2 no. 14 |
| ATEX | DEKRA 13ATEX0136X |
| IECEx | DEK 13.0044X |
| FM | 0003049918-C |
