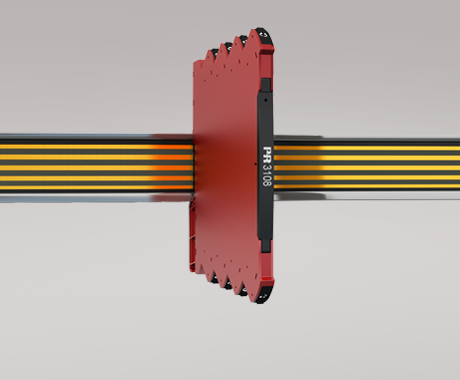

Isolierter Trennverstärker / Splitter
3108
- Isolierung und Umwandlung von Standard-DC-Signalen
- Ansprechzeit <7 ms
- Splitter-Funktion: 1 Eingangssignal - 2 Ausgangssignale
- Einfach – keine Konfiguration erforderlich
- Slimline-Gehäuse mit 6,1 mm Breite
Funktionsmerkmale
- Galvanische Trennung analoger Stromsignale.
- Eine wettbewerbsfähige Wahl in Bezug auf Preis und Technologie zur galvanischen Trennung aller Signaltypen an SCADA-Systeme oder SPS-Ausrüstung.
- Hohe 4-Wege-Trennung bietet Schutz vor Überspannung, schützt das Kontrollsystem auf diese Weise vor Rauschen und Transienten und beseitigt Masseschleifen.
- Alle Klemmen sind mit einem Überspannungs-, Polaritäts- und Kurzschlussschutz ausgestattet.
- Das Gerät kann im sicheren Bereich oder in Zone 2 / Division 2 installiert werden und ist für Marine-Anwendungen zugelassen.
Technische Merkmale
- Flexible Spannungsversorgung von 24 VDC (±30%) via Power Rail oder Klemmen.
- Werkskalibrierte Messbereiche.
- Schnelle Ansprechzeit < 7 ms.
- Exzellentes Signal / Rausch Verhältnis von > 60 dB.
- Hohe galvanische Trennung von 2,5 kVAC.
- Ein- und Ausgänge sind potentialfrei und galvanisch getrennt.
- Die grüne LED zeigt an, ob ein Normalbetrieb oder eine Funktionsstörung vorliegt.
- Großer Umgebungstemperaturbereich: -25...+70°C.
Montage / Installation
- In dem schmalen 6,1-mm-Gehäuse können bis zu 163 Geräte pro Meter untergebracht werden.
- Die Geräte können ohne Luftspalt waagerecht und senkrecht nebeneinander auf einer Standard-Hutschiene montiert werden – selbst bei einer Umgebungstemperatur von 70°C.
- Sie können separat oder über eine Power Rail des Typs PR 9400 versorgt werden.
Datenblatt & Handbücher
Datenblatt
- 3108.pdf
- Letzte Version
Handbuch
- 3108V112_DE.pdf
- 3100V111_DE.pdf
- 3100V110_DE.pdf
- 3100V109_DE.pdf
- 3100V108_DE.pdf
- 3100V107_DE.pdf
- 3100V106_DE.pdf
- 3100V105_DE.pdf
- Vorherige Versionen
- Letzte Version
Handbücher in Russisch
- 3108V112_RU.pdf
- 3100V111_RU.pdf
- 3100V110_RU.pdf
- 3100V109_RU.pdf
- 3100V108_RU.pdf
- 3100V107_RU.pdf
- 3100V106_RU.pdf
- Vorherige Versionen
- Letzte Version
Zulassungen & Zertifikate
ATEX-Zertifikat
- 3108_issue12.pdf
- Letzte Version
IECEx-Zertifikat
- 3108IEC_issue 11.pdf
- Letzte Version
UKEX-Zertifikat
- 3108UKEX_Issue1.pdf
- Letzte Version
CCC-Zertifikat
- 3000_series_CCC_2023_04.pdf
- 3000_series_CCC_2020_12.pdf
- Vorherige Versionen
- Letzte Version
FM-Zertifikat
- 3xxx_FM17CA0003X_US0004X.pdf
- 3xxx_FM_3041043_C.pdf
- Vorherige Versionen
- Letzte Version
UL-Zertifikat
- 3103-09_3117-18_3405.pdf
- Letzte Version
DNV Marine-Zertifikat
- DNV_3xxx_TAA00001RW.pdf
- Letzte Version
EAC-Erklärung
- EAC_EMC_declaration_Ex_3000_5000_6000_9000.pdf
- Letzte Version
EAC Ex-Zertifikat
- EAC_Ex.pdf
- Letzte Version
Metrology Pattern Approval (MPA), Russia
- MPA_Russia.pdf
- Letzte Version
Unterstützende Dokumentation
EU-Konformitätserklärung
- 3108DoC_EU_105_DE.pdf
- 3108DoC_EU_104_DE.pdf
- 3108DoC_EU_103_DE.pdf
- 3108DoC_EU_102_DE.pdf
- 3108DoC_EU_101_DE.pdf
- Vorherige Versionen
- Letzte Version
UKCA-Konformitätserklärung
- 3108DoC_UKCA_100_UK.pdf
- Letzte Version
EMV-Daten
- 3000_EMC_data.pdf
- Letzte Version
Sicherheitshinweise
Sicherheitshinweise
Bestellformular
Umgebungsbedingungen
| Betriebstemperatur | -25°C bis +70°C |
| Lagertemperatur | -40°C bis +85°C |
| Kalibrierungstemperatur | 20...28°C |
| Relative Luftfeuchtigkeit | < 95% RF (nicht kond.) |
| Schutzart | IP20 |
| Installation in | Verschmutzungsgrad 2 & Mess- / Überspannungskat. II |
Mechanische Spezifikationen
| Abmessungen (HxBxT) | 113 x 6,1 x 115 mm |
| Gewicht, ca. | 70 g |
| Hutschienentyp | DIN EN 60715/35 mm |
| Leitungsquerschnitt | 0,13...2,5 mm2 / AWG 26...12 Litzendraht |
| Klemmschraubenanzugsmoment | 0,5 Nm |
| Schwingungen | IEC 60068-2-6 |
| 2...25 Hz | ±1,6 mm |
| 25...100 Hz | ±4 g |
Allgemeine Spezifikationen
Versorgung |
|
| Versorgungsspannung | 16,8...31,2 VDC |
| Leistungsbedarf, max. | 0,75 W |
| Max. Verlustleistung | 0,48 W |
Isolationsspannung |
|
| Isolationsspannung, Test/Betrieb | 2,5 kVAC / 300 VAC (verstärkt) |
| Zone 2 / Div. 2 | 250 VAC |
Ansprechzeit |
|
| Ansprechzeit (0...90%, 100...10%) | < 7 ms |
| Signal- / Rauschverhältnis | > 60 dB |
| Grenzfrequenz (3 dB) | > 100 Hz |
| Signaldynamik, Eingang | Analoger Signalpfad |
| Signaldynamik, Ausgang | Analoger Signalpfad |
| Genauigkeit | Besser als 0,05% |
| Temperaturkoeffizient | < ±0,01% d. Messsp. / °C |
| EMV-Immunitätswirkung | < ±0,5% d. Messsp. |
| Erweiterte EMV-immunität: NAMUR NE21, A Kriterium, Burst | < ±1% d. Messsp. |
Eingangsspezifikazionen
Stromeingang |
|
| Messbereich | 0...23 mA |
| Eingangsspannungsabfall | < 1,5 VDC |
| Eingangswiderstand | Nom. 20 Ω + PTC 50 Ω |
Ausgangsspezifikationen
Stromausgang |
|
| Signalbereich | 0...23 mA |
| Belastung (bei Stromausgang) | ≤ 300 Ω |
| Belastungsstabilität | ≤ 0,002% d. Messsp. / 100 Ω |
| Strombegrenzung | ≤ 28 mA |
| d. Messspanne | = 0...20 mA |
I.S.- / Ex-Markierung
| ATEX | II 3 G Ex ec IIC T4 Gc |
| IECEx | Ex ec IIC T4 Gc |
| FM, US | Cl. I, Div. 2, Gr. A, B, C, D T4 oder Cl. I, Zone 2, AEx nA IIC T4 |
| FM, CA | Cl. I, Div. 2, Gr. A, B, C, D T4 oder Cl. I, Zone 2, Ex nA IIC T4 |
Eingehaltene Behördenvorschriften
| EMV | 2014/30/EU & UK SI 2016/1091 |
| LVD | 2014/35/EU & UK SI 2016/1101 |
| ATEX | 2014/34/EU & UK SI 2016/1107 |
| RoHS | 2011/65/EU & UK SI 2012/3032 |
| EAC | TR-CU 020/2011 |
| EAC Ex | TR-CU 012/2011 |
Zulassungen
| ATEX | KEMA 10ATEX0147 X |
| IECEx | KEM 10.0068X |
| UKEX | DEKRA 21UKEX0055X |
| c FM us | FM17US0004X / FM17CA0003X |
| c UL us, UL 61010-1 | E314307 |
| CCC | 2020322310003554 |
| EAC Ex | EAEU KZ 7500361.01.01.08756 |
| DNV Marine | TAA00001RW |
