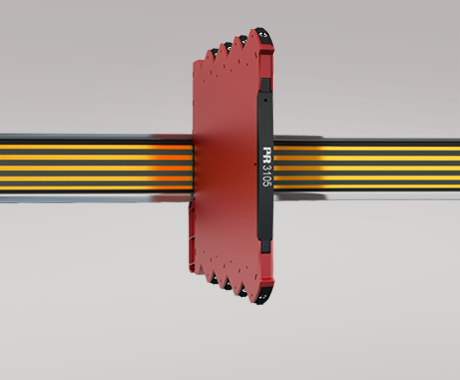

Isolierter Signalwandler
3105
- Isolation und Wandlung von Standard-Gleichspannungssignalen
- Slimline Gehäuse mit 6,1 mm Breite
- Ansprechzeit <7 ms
- Kostengünstig
- DIP-Schalter-konfigurierbar
Applikationen
- Isolierung und Umwandlung von Standard-Stromsignalen.
- Galvanische Isolierung von analogen Strom- und Spannungssignalen.
- Eliminierung von Erdschleifen und Messung von Signalen ohne Masseverbindung.
- Eine wettbewerbsfähige Wahl in Bezug auf Preis und Technologie zur galvanischen Trennung von Strom- und Spannungssignalen für SCADA-Systeme oder SPS-Ausrüstungen.
- Geeignet für Umgebungen mit hoher Vibrationsbeanspruchung, z. B. Schiffe.
Technische Merkmale
- Einfache Konfiguration mittels DIP-Schaltern.
- Der Eingang ist gegen Überspannung und Polaritätsfehler geschützt.
- Werkskalibrierte Messbereiche.
- Ein- und Ausgänge sind potentialfrei und galvanisch getrennt.
Datenblatt & Handbücher
Datenblatt
- 3105.pdf
- Letzte Version
Handbuch
- 3100V110_DE.pdf
- 3100V109_DE.pdf
- 3100V108_DE.pdf
- 3100V107_DE.pdf
- 3100V106_DE.pdf
- 3100V105_DE.pdf
- Vorherige Versionen
- Letzte Version
Handbücher in Russisch
- 3100V110_RU.pdf
- 3100V109_RU.pdf
- 3100V108_RU.pdf
- 3100V107_RU.pdf
- 3100V106_RU.pdf
- Vorherige Versionen
- Letzte Version
Unterstützende Dokumentation
EU-Konformitätserklärung
- 3105DoC_EU_104_DE.pdf
- 3105DoC_EU_103_DE.pdf
- 3105DoC_EU_102_DE.pdf
- 3105DoC_EU_101_DE.pdf
- Vorherige Versionen
- Letzte Version
EMV-Daten
- 3000_EMC_data.pdf
- Letzte Version
Sicherheitshinweise
Sicherheitshinweise
- SN3000_1_117_2204.pdf
- SN3000_115_2102.pdf
- SN3000_114_1939.pdf
- SN3000_113_1741.pdf
- SN3000_112_1714.pdf
- SN3000_111_1703.pdf
- SN3000_110_1637.pdf
- SN3000_109_1617.pdf
- Vorherige Versionen
- Letzte Version
Zulassungen & Zertifikate
UL-Zertifikat
- 3103-09_3117-18_3405.pdf
- Letzte Version
DNV Marine-Zertifikat
- DNV_GL_3xxx_TAA00001RW.pdf
- Letzte Version
EAC-Erklärung
- EAC-Declaration.pdf
- Letzte Version
Metrology Pattern Approval (MPA), Russia
- MPA_Russia.pdf
- Letzte Version
Umgebungsbedingungen
| Betriebstemperatur | 0°C bis +70°C |
| Lagertemperatur | -40°C bis +85°C |
| Kalibrierungstemperatur | 20...28°C |
| Relative Luftfeuchtigkeit | < 95% RF (nicht kond.) |
| Schutzart | IP20 |
| Installation in | Verschmutzungsgrad 2 & Mess- / Überspannungskat. II |
Mechanische Spezifikationen
| Abmessungen (HxBxT) | 113 x 6,1 x 115 mm |
| Gewicht, ca. | 70 g |
| Hutschienentyp | DIN EN 60715/35 mm |
| Leitungsquerschnitt | 0,13...2,5 mm2 / AWG 26...12 Litzendraht |
| Klemmschraubenanzugsmoment | 0,5 Nm |
| Schwingungen | IEC 60068-2-6 |
| 2...25 Hz | ±1,6 mm |
| 25...100 Hz | ±4 g |
Allgemeine Spezifikationen
Versorgung |
|
| Versorgungsspannung | 16,8...31,2 VDC |
| Leistungsbedarf, max. | 0,80 W |
| Max. Verlustleistung | 0,52 W |
Isolationsspannung |
|
| Isolationsspannung, Test/Betrieb | 2,5 kVAC / 300 VAC (verstärkt) |
Ansprechzeit |
|
| Ansprechzeit (0...90%, 100...10%) | < 7 ms |
| Konfigurierung | DIP-Schalter |
| Signal- / Rauschverhältnis | > 60 dB |
| Grenzfrequenz (3 dB) | > 100 Hz |
| Signaldynamik, Eingang | Analoger Signalpfad |
| Signaldynamik, Ausgang | Analoger Signalpfad |
| Genauigkeit | Besser als 0,2% der gewählten Messspanne |
| Temperaturkoeffizient | < ±0,015% d. Messsp. / ˚C |
| EMV-Immunitätswirkung | < ±0,5% d. Messsp. |
| Erweiterte EMV-immunität: NAMUR NE21, A Kriterium, Burst | < ±1% d. Messsp. |
Eingangsspezifikazionen
Stromeingang |
|
| Messbereich | 0...23 mA |
| Konfigurierbare Messbereiche | 0...20 und 4...20 mA |
| Eingangsspannungsabfall | < 1,5 VDC |
Spannungseingang |
|
| Messbereich |
0...10,25 V
0...11,5 V / 0...5,75 V |
| Konfigurierbare Messbereiche | 0/1...5 und 0/2...10 V |
| Eingangswiderstand | ≥ 500 kΩ |
Ausgangsspezifikationen
Stromausgang |
|
| Signalbereich | 0...23 mA |
| Konfigurierbare Signalbereiche | 0 / 4...20 mA |
| Belastung (bei Stromausgang) | ≤ 600 Ω |
| Belastungsstabilität | ≤ 0,002% d. Messsp. / 100 Ω |
| Strombegrenzung | ≤ 28 mA |
Spannungsausgang |
|
| Signalbereich | 0...10 VDC |
| Konfigurierbare Signalbereiche | 0/1...5 und 0/2...10 V |
| Belastung (bei Spannungsausgang) | ≥ 10 kΩ |
| d. Messspanne | = des DIP-Schalter-gewählten Ausgangsbereichs |
Eingehaltene Behördenvorschriften
| EMV | 2014/30/EU & UK SI 2016/1091 |
| LVD | 2014/35/EU & UK SI 2016/1101 |
| RoHS | 2011/65/EU & UK SI 2012/3032 |
| EAC | TR-CU 020/2011 |
Zulassungen
| c UL us, UL 61010-1 | E314307 |
| DNV Marine | TAA00001RW |
