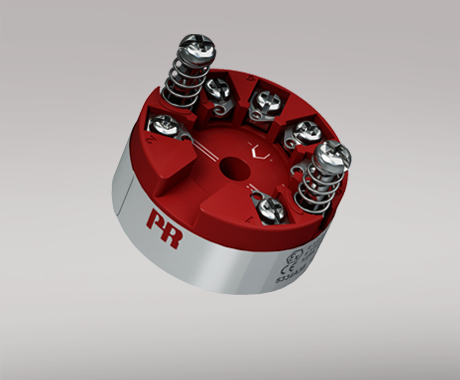

2-Draht programmierbarer Messumformer
5334A
- Eingang für TE
- Hohe Messgenauigkeit
- Galvanische Trennung
- Programmierbare Sensorfehlanzeige
- Für Einbau in Anschlusskopf DIN Form B
Verwendung
- Linearisierte Temperaturmessung mit Thermoelementsensor.
- Verstärkung von bipolaren mVSignalen, eventuell nach definierter Linearisierungsfunktion, zu einem 4...20 mA Signal linearisiert.
Technische Merkmale
- PR5334A kann vom Benutzer innerhalb von weingen Sekunden zur Messung von allen genormten TE-Temperaturbereiche programmiert werden.
- CJC-Vergleichsstellenkompensation mit eingebautem Temperaturfühler.
- Die gespeicherten Daten werden laufend kontrolliert.
Montage / Installation
- Für Einbau in Anschlusskopf DIN Form B oder Montage auf DIN-Schiene mittels der PR-Armatur Typ 8421.
Datenblatt & Handbücher
Datenblatt
- 5334A.pdf
- Letzte Version
Handbuch
- 5334V115_DE.pdf
- 5334V114_DE.pdf
- 5334V113_DE.pdf
- 5334V112_DE.pdf
- 5334V111_DE.pdf
- 5334V110_DE.pdf
- 5334V109_DE.pdf
- 5334V108_DE.pdf
- 5334V107_DE.pdf
- 5334V106.pdf
- 5334V105.pdf
- 5334V103.pdf
- Vorherige Versionen
- Letzte Version
Handbücher in Russisch
- 5334V115_RU.pdf
- 5334V114_RU.pdf
- 5334V113_RU.pdf
- 5334V112_RU.pdf
- 5334V111_RU.pdf
- 5334V110_RU.pdf
- 5334V109_RU.pdf
- 5334V108_RU.pdf
- 5334V107_RU.pdf
- 5334L106_RU.pdf
- Vorherige Versionen
- Letzte Version
Handbücher in Portugiesisch (Brasilien)
- 5334V115_BR.pdf
- 5334V114_BR.pdf
- 5334V113_BR.pdf
- 5334V112_BR.pdf
- 5334V111_BR.pdf
- 5334V110_BR.pdf
- 5334V109_BR.pdf
- 5334V108_BR.pdf
- Vorherige Versionen
- Letzte Version
Zulassungen & Zertifikate
ATEX-Zertifikat
- 5334A_20ATEX0096X_issue0.pdf
- 5334A_10ATEX0002X_issue03.pdf
- 5334A_10ATEX0002X_issue02.pdf
- 5334A_10ATEX0002X_issue01.pdf
- Vorherige Versionen
- Letzte Version
IECEx-Zertifikat
- 5334AIEC_200059X_issue0.pdf
- 5334AIEC_130035X_issue1.pdf
- 5334AIEC_130035X_issue0.pdf
- Vorherige Versionen
- Letzte Version
INMETRO certificate
- INMETRO_5331_5332_5334_6331_6334_230009X_issue0.pdf
- INMETRO_5331_5332_5334_160013X_issue1.pdf
- INMETRO_5331_5334_160013X_issue0.pdf
- Vorherige Versionen
- Letzte Version
DNV Marine-Zertifikat
- DNV_2231_41xx_51xx_53xx.pdf
- Letzte Version
EAC-Erklärung
- EAC_EMC_declaration_Ex_3000_5000_6000_9000.pdf
- Letzte Version
EAC Ex-Zertifikat
- EAC_Ex.pdf
- Letzte Version
Metrology Pattern Approval (MPA), Belarus
- MPA_Belarus.pdf
- Letzte Version
Metrology Pattern Approval (MPA), Kazakhstan
- MPA_Kazakhstan.pdf
- Letzte Version
Metrology Pattern Approval (MPA), Russia
- MPA_Russia.pdf
- Letzte Version
Unterstützende Dokumentation
EU-Konformitätserklärung
- 5334DoC_EU_106_DE.pdf
- 5334DoC_EU_105_DE.pdf
- 5334DoC_EU_104_DE.pdf
- 5334DoC_EU_103_DE.pdf
- 5334DoC_EU_102_DE.pdf
- 5334DoC_EU_101_DE.pdf
- 5334DoC_EU_100_DE.pdf
- Vorherige Versionen
- Letzte Version
UKCA-Konformitätserklärung
- 5334DoC_UKCA_100_UK.pdf
- Letzte Version
CCC-Erklärung
- 5000_6000_series_CCC_statement.pdf
- Letzte Version
EMV-Daten
- 5331_5332_5334_EMC_data.pdf
- Letzte Version
PR-Standardkonfigurationen
- PR_default_configurations.pdf
- Letzte Version
Sicherheitshinweise
Sicherheitshinweise
Bestellformular
Umgebungsbedingungen
| Betriebstemperatur | -40°C bis +85°C |
| Kalibrierungstemperatur | 20...28°C |
| Relative Luftfeuchtigkeit | < 95% RF (nicht kond.) |
| Schutzart (Gehäuse / Klemme) | IP68 / IP00 |
Mechanische Spezifikationen
| Abmessungen | Ø 44 x 20,2 mm |
| Gewicht, ca. | 50 g |
| Leitungsquerschnitt | 1 x 1,5 mm2 Litzendraht |
| Klemmschraubenanzugsmoment | 0,4 Nm |
| Schwingungen | IEC 60068-2-6 |
| 2...25 Hz | ±1,6 mm |
| 25...100 Hz | ±4 g |
Allgemeine Spezifikationen
Versorgung |
|
| Versorgungsspannung | 7,2...35 VDC |
| Verlustleistung | 25 mW…0,8 W |
Isolationsspannung |
|
| Isolationsspannung, Test/Betrieb | 1,5 kVAC / 50 VAC |
Ansprechzeit |
|
| Ansprechzeit (programmierbar) | 1...60 s |
| Spannungsabfall | 7,2 VDC |
| Aufwärmzeit | 5 min. |
| Einschalten bis zum stabilen Ausgang | 4,5 s |
| Konfigurierung | Loop Link |
| Signal- / Rauschverhältnis | Min. 60 dB |
| EEprom Fehlerkontrolle | < 3,5 s |
| Genauigkeit | Besser als 0,05% der gewählten Messspanne |
| Signaldynamik, Eingang | 18 Bit |
| Signaldynamik, Ausgang | 16 Bit |
| Einfluss von Änderung der Versorgungsspannung | < 0,005% d. Messsp. / VDC |
| EMV-Immunitätswirkung | < ±0,5% d. Messsp. |
| Erweiterte EMV-immunität: NAMUR NE21, A Kriterium, Burst | < ±1% d. Messsp. |
Eingangsspezifikazionen
Allgemeine Eingangsspezifikationen |
|
| Max. Nullpunktverschiebung (Offset) | 50% d. gew. Max.-Wertes |
TE-Eingang |
|
| Thermoelement Typ | B, E, J, K, L, N, R, S, T, U, W3, W5, LR |
| Vergleichsstellenkompensation (CJC) | < ±1,0°C |
| Fühlerfehlererkennung | Ja |
| Fühlerfehlerstrom: Bei Erkennung / sonst | Nom. 33 μA / 0 μA |
Spannungseingang |
|
| Messbereich | -12...150 mV |
| Min. Messereich (Spanne) | 5 mV |
| Eingangswiderstand | 10 MΩ |
Ausgangsspezifikationen
Stromausgang |
|
| Signalbereich | 4…20 mA |
| Min. Signalbereich | 16 mA |
| Belastung (bei Stromausgang) | ≤ (VVersorgung - 7,2) / 0,023 [Ω] |
| Belastungsstabilität | ≤ 0,01% d. Messsp. / 100 Ω |
| Fühlerfehleranzeige | Programmierbar 3,5…23 mA |
| NAMUR NE43 Upscale/Downscale | 23 mA / 3,5 mA |
Allgemeine Ausgangsspezifikationen |
|
| Aktualisierungszeit | 440 ms |
| d. Messspanne | = der gewählten Messspanne |
I.S.- / Ex-Markierung
| ATEX | II 3 G Ex nA [ic] IIC T6...T4 Gc, II 3 G Ex ec [ic] IIC T6...T4 Gc, II 3 G Ex ic IIC T6...T4 Gc, II 3 D Ex ic IIIC Dc |
| IECEx | Ex nA [ic] IIC T6…T4 Gc, Ex ec [ic] IIC T6…T4 Gc, Ex ic IIC T6…T4 Gc, Ex ic IIIC Dc |
| INMETRO | Ex ec [ic] IIC T6...T4 Gc, Ex ic IIC T6...T4 Gc, Ex ic IIIC Dc |
Eingehaltene Behördenvorschriften
| EMV | 2014/30/EU & UK SI 2016/1091 |
| ATEX | 2014/34/EU & UK SI 2016/1107 |
| RoHS | 2011/65/EU & UK SI 2012/3032 |
| EAC | TR-CU 020/2011 |
| EAC Ex | TR-CU 012/2011 |
Zulassungen
| ATEX | DEKRA 20ATEX0096X |
| IECEx | DEK 20.0059X |
| INMETRO | DEKRA 23.0009X |
| EAC Ex | EAEU KZ 7500361.01.01.08756 |
| DNV Marine | TAA0000101 |
