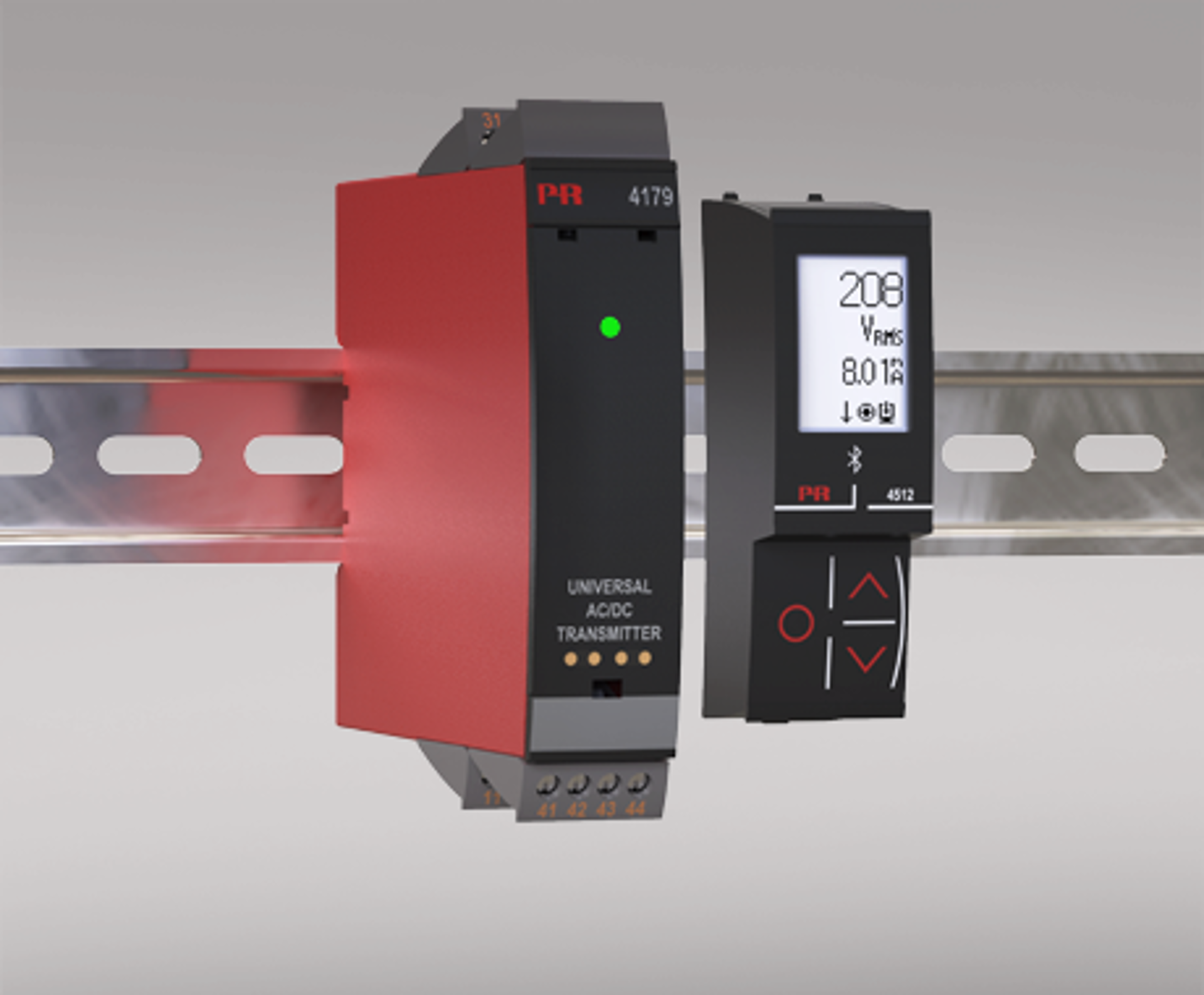

Universal AC/DC-Messumformer
4179
- Misst AC Strom- und Spannungssignale und wandelt sie in uni-/bipolare DC-Strom- und Spannungssignale um
- Gibt passive oder aktive Stromsignale aus
- Programmierung, Prozessstatus und Diagnose über PR 4500
- Reaktionszeit < 0,75 s und Genauigkeit besser als 0,3%
- Universelle Stromversorgung bei 21,6…253 VAC / 19.2...300 VDC
Anwendung
- Der 0...5 AAC Bereich ermöglicht die genaue Messung eines typischen Stromwandlers.
- Der 0...300 VAC-Bereich ermöglicht die genaue Überwachung der Versorgungsspannung.
- Der 4179 misst Standard-Eingangsbereiche, und kann für einen beliebigen kundenspezifisch festgelegten Eingangsbereich konfiguriert werden.
- Wandelt enge AC-Strom- / Spannungseingänge in breite bipolare oder unipolare Ausgänge um, beispielsweise 0…1 VAC Eingang = ±10 Volt oder 4...20 mA Ausgang mit einer Mindestspanne von 0,5 AAC oder 0,5 VAC.
- Konfigurierbare Eingangsgrenzwerte steuern den Ausgangswert für einen besseren Schutz.
- Der 4179 ist gemäß den strengsten Sicherheitsrichtlinien entwickelt und somit in SIL 2 Applikationen einsetzbar.
- Geeignet für den Einsatz in Systemen bis Performance Level (PL) „d“ nach ISO-13849.
Technische Merkmale
- Es werden die neuesten analogen und digitalen Techniken eingesetzt, um höchste Genauigkeit und Schutz vor Interferenzen zu erhalten.
- Sicherheitsfeedback durch Auswahl von S4...20 mA Ausgang.
- Ansprechzeit < 0,75 s.
- Der Stromausgang kann bis zu 800 Ohm antreiben, wobei die Reaktionszeit auf 0,0…60,0 s eingestellt werden kann.
- Außergewöhnliche Stabilität der mA-Ausgangslast <0,001% der Spanne / 100 Ohm.
- Entspricht den NAMUR NE21 Empfehlungen und sorgt für hohe Genauigkeit in schwierigen EMC-Umgebungen.
- Entspricht den NAMUR NE43 Empfehlungen und versetzt das Steuer-system in die Lage, Eingangsfehler einfach zu erkennen.
Montage / Installation / Konfigurierung
- Durch den äußerst niedrigen Stromverbrauch können die Einheiten Seite an Seite ohne Luftlücke montiert werden.
- Konfiguration, 2-Punkt-Prozesskalibrierung und mehr werden mit dem abnehmbaren Displays der PR 4500-Serie durchgeführt.
Datenblatt & Handbücher
Datenblatt
- 4179.pdf
- Letzte Version
Handbuch
- 4179V102_DE.pdf
- 4179V101_DE.pdf
- 4179V100_DE.pdf
- Vorherige Versionen
- Letzte Version
Handbücher in Russisch
- 4179V102_RU.pdf
- 4179V101_RU.pdf
- 4179V100_RU.pdf
- Vorherige Versionen
- Letzte Version
Unterstützende Dokumentation
EU-Konformitätserklärung
- 4179DoC_EU_101_DE.pdf
- 4179DoC_EU_100_DE.pdf
- Vorherige Versionen
- Letzte Version
Modbus Konfigurationsmanual
- 4179_MCM_100.pdf
- Letzte Version
FMEDA-Bericht
- PR_4179_V1R1.pdf
- Letzte Version
ISO 13849-Erklärung
- 4179_ISO_13849_declaration.pdf
- Letzte Version
EMV-Daten
- 4000_EMC_data.pdf
- Letzte Version
Sicherheitshinweise
Sicherheitshinweise
- SN4000_1_107_2150.pdf
- SN4000_1_106_2109.pdf
- SN4000_105_2001.pdf
- SN4000_104_1741.pdf
- Vorherige Versionen
- Letzte Version
Zulassungen & Zertifikate
SIL-Zertifikat
- 4179_4184_SILConformity01.pdf
- Letzte Version
UL-Zertifikat
- 4104_4179_4184_UL.pdf
- Letzte Version
EAC-Erklärung
- EAC-Declaration.pdf
- Letzte Version
Umgebungsbedingungen
Betriebstemperatur | -20°C bis +60°C |
Lagertemperatur | -20°C bis +85°C |
Kalibrierungstemperatur | 20...28°C |
Relative Luftfeuchtigkeit | < 95% RF (nicht kond.) |
Schutzart | IP20 |
Installation in | Verschmutzungsgrad 2 & Mess- / Überspannungskat. II |
Mechanische Spezifikationen
Abmessungen (HxBxT) | 109 x 23,5 x 104 mm |
Abmessungen (HxBxT) m. 4501/451x | 109 x 23,5 x 116 / 131 mm |
Gewicht, ca. | 155 g |
Gewicht mit 4501 / 451x (ca.) | 170 g / 185 g |
Hutschienentyp | DIN EN 60715/35 mm |
Leitungsquerschnitt | 0,13...2,08 mm2 / AWG 26...14 Litzendraht |
Klemmschraubenanzugsmoment | 0,5 Nm |
Schwingungen | IEC 60068-2-6 |
2...13,2 Hz | ±1 mm |
13,2...100 Hz | ±0,7 g |
Allgemeine Spezifikationen
Versorgung |
|
Universelle Versorgungsspannung | 21,6...253 VAC, 50...60 Hz oder 19,2...300 VDC |
Leistungsbedarf, max. | ≤ 1,8 W nom. |
Verlustleistung | ≤ 2,5 W |
Isolationsspannung |
|
Testspannung | 2,3 kVAC |
Betriebsspannung | 250 VAC (verstärkt) / 500 VAC (basis) |
Ansprechzeit |
|
Ansprechzeit (0...90%, 100...10%) | < 0,75 s |
Konfigurierung | PR 4500 Kommunikationsschnittstellen |
Signaldynamik, Eingang | 20 Bit |
Signaldynamik, Ausgang | 18 Bit |
Signal- / Rauschverhältnis | > 60 dB |
Ausgangsbezogenes Gleichtaktunterdrückungsverhältnis | 0,02 ppm / VHz |
Genauigkeit | Besser als 0,3% der gewählten Messspanne* |
EMV-Immunitätswirkung | < ±0,5% d. Messsp.* |
Erweiterte EMV-immunität: NAMUR NE21, A Kriterium, Burst | < ±1% d. Messsp.* |
d. Messspanne | = des ausgewählten Standardbereichs |
Eingangsspezifikazionen
Stromeingang |
|
Signalbereich | 0...5 AAC / 40...400 Hz |
Max. Eingangsgrenzwert | 6,00 AAC @ 40°C |
Konfigurierbare Messbereiche | 0...0,5; 0…1; 0…2,5 & 0...5 AAC |
Kundenspez. einstellb. Signalbereich | 0...5 AAC / 40...400 Hz |
Min. Messbereich (Spanne) | 0,5 AAC |
Eingangswiderstand | Nom. < 0,07 Ω |
Spannungseingang |
|
Signalbereich | 0...300 VAC / 40...400 Hz |
Konfigurierbare Messbereiche | 0...0.5, 0...1, 0...2.83, 0…5, 0…120, 0…230 & 0…300 VAC |
Kundenspez. einstellb. Signalbereich | 0...300 VAC / 40...400 Hz |
Min. Messereich (Spanne) | 0,5 VAC |
Eingangswiderstand | Nom. 3 MΩ || 100 pF |
Ausgangsspezifikationen
Aktiver unipolarer und bipolarer mA-Ausgang |
|
Programmierbare Bereiche |
0...20, 4...20 und S4...20 mA
±10 und ±20 mA Direkte oder Invertierte Funktion |
Belastung (bei Stromausgang) | ≤ 800 Ω |
V-Funktion, aktive Signale, 100-0-100% | 20-0-20 mA |
Passive 2-Draht mA-Ausgang |
|
Konfigurierbare Bereiche |
0...20 und 4...20 mA
Direkte oder Invertierte Funktion |
V-Funktion, 100-0-100% | 20-0-20 mA |
Externe 2-Draht-Versorgung | 3,5...30 V |
Stromausgang |
|
Signalbereich |
0...23 mA (unipolar)
-23...+23 mA (bipolar) |
Strombegrenzung |
≤ 28 mA (unipolar)
± 28 mA (bipolar) |
Belastungsstabilität | ≤ 0,001% d. Messsp./100 Ω |
Ansprechzeit, konfigurierbar | 0,0...60,0 s |
Spannungsausgang |
|
Konfigurierbare Signalbereiche |
0/0,2...1; 0/1...5 ; 0/2...10; 1...0,2/0; 5...1/0; 10...2/0 V
±1, ±5 und ±10 V Direkte oder Invertierte Funktion |
V-Funktion, 100-0-100% | 1-0-1, 5-0-5 und 10-0-10 V |
Belastung (bei Spannungsausgang) | ≥ 500 kΩ |
Ansprechzeit, konfigurierbar | 0.0...60,0 s |
Eingehaltene Behördenvorschriften
EMV | 2014/30/EU & UK SI 2016/1091 |
LVD | 2014/35/EU & UK SI 2016/1101 |
RoHS | 2011/65/EU & UK SI 2012/3032 |
EAC | TR-CU 020/2011 |
Zulassungen
c UL us, UL 508 | E248256 |
SIL | Hardware-Bewertung für SIL-Anwendungen |
NB
* / ** | Für Kundensignale belaufen sich die allgemeine Genauigkeit und die EMV-Spezifikationen auf 0,3% des vollen Bereichs |
