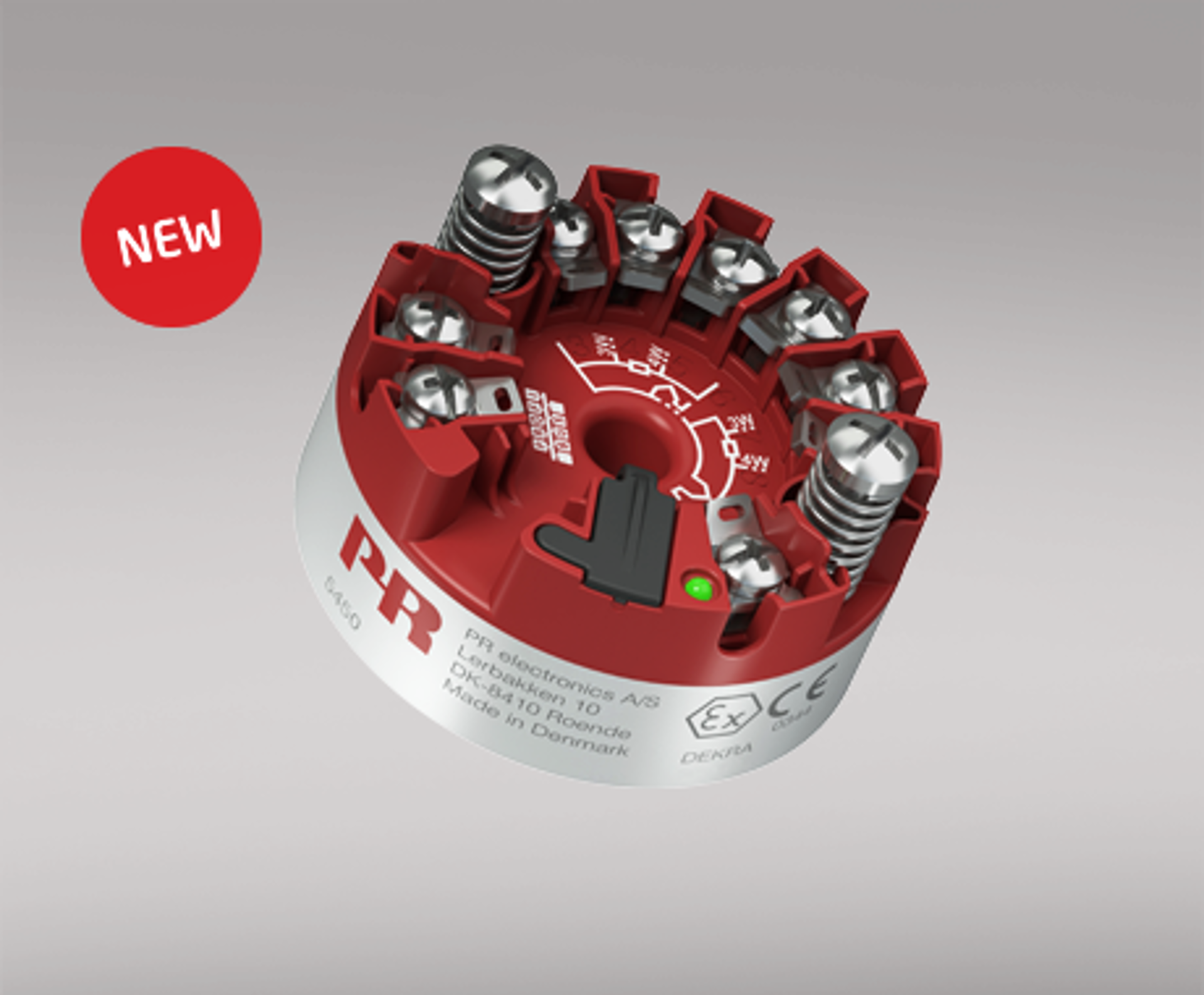

PROFIBUS PA Temperatur-messumformer
PR 5450A
- PROFIBUS PA-Profil 4.0
- Eingang: WTH, Thermoelement, Ohm und mV bipolar
- Einzel- oder echter Dualeingang mit Sensorredundanz
- Einfache Ex i-Installation mit Konformität zu FISCO IEC 60079-27
- Genauigkeit ab 0,04°C
- Galvanische Trennung 2,5 kVAC
Funktionsmerkmale
- Temperaturmessung für zahlreiche Thermoelement- und WTH-Typen.
- Umwandlung linearer Widerstands- und Potentiometereingänge mit großer Spanne in PROFIBUS.
- Umwandlung bipolarer mV-Signale in PROFIBUS.
- Integration in Anlagenmanagementsysteme.
- Kritische Anwendungen, die eine hohe Genauigkeit und/oder Sensorredundanz und -drifterkennung erfordern.
Technische Merkmale
- Echter Dualeingangsmessumformer Das extrem dichte 7-Anschluss-Design ermöglicht die größte Bandbreite an Dualeingangskombinationen.
- Sensordrifterkennung: Warnung, wenn die Differenz des Sensorwertes die vom Nutzer definierten Grenzwerte überschreitet, dadurch optimierte Wartung.
- Variablenzuordnung für Prozessdaten wie Mittelwert, Differenz und Min./Max.-Überwachung.
- Herausragende Genauigkeit bei Digital- und Analogsignalen über die gesamte Eingangsspanne und bei allen Umgebungsbedingungen.
- Umfassende Sensoranpassung, einschließlich Callendar Van Dusen und benutzerdefinierter Linearisierungsoptionen.
- Programmierbare Eingangsgrenzbereiche mit Laufzeitmessung zur besseren Prozessnachverfolgbarkeit und Schutz bei Sensormessbereichsverletzung.
- Erfüllt NAMUR NE21, NE44 und NE89 und liefert Diagnoseinformationen gemäß NE107.
Konfiguration
- Die Konfiguration der PROFIBUS PA-Funktionen und gerätespezifischen Parameter erfolgt über die Feldbuskommunikation und die zugehörigen DD- / DTM- / GSD-Gerätetreiber.
Montage / Installation
- Für DIN Form B Sensorkopf-Montage.
- Für Montage in Zone 2 sowie Zone 22 / Class I, Division 2, Groups A, B, C, D.
Datenblatt & Handbücher
Datenblatt
- 5450A.pdf
- Letzte Version
Handbuch
- 5450V100_DE.pdf
- Letzte Version
Handbücher in Russisch
- 5450V100_RU.pdf
- Letzte Version
Zulassungen & Zertifikate
ATEX-Zertifikat
- 5450A_24ATEX0007X_issue0.pdf
- Letzte Version
IECEx-Zertifikat
- 5450AIEC_240005X_issue0.pdf
- Letzte Version
CSA-Zertifikat
- 5450_CSA_80210307.pdf
- Letzte Version
FM-Zertifikat
- 5450_FM25US0051X_FM25CA0022X.pdf
- Letzte Version
INMETRO-Zertifikat
- 5450_INMETRO_250004X_issue0.pdf
- Letzte Version
EAC Ex-Zertifikat
- EAC_Ex_5131_5202_5450.pdf
- Letzte Version
EAC-Erklärung
- EAC_EMC_declaration_5131_5202_5450.pdf
- Letzte Version
Unterstützende Dokumentation
EU-Konformitätserklärung
- 5450DoC_EU_100_DE.pdf
- Letzte Version
EMV-Daten
- 5450_EMC_data.pdf
- Letzte Version
PR-Standardkonfigurationen
- PR_default_configurations.pdf
- Letzte Version
Sicherheitshinweise
Software-Download
Bestellformular
Umgebungsbedingungen
| Betriebstemperatur | -40°C bis +80°C |
| Lagertemperatur | -50°C bis +85°C |
| Kalibrierungstemperatur | 23...25°C |
| Relative Luftfeuchtigkeit | < 99% RF (nicht kond.) |
| Schutzart (Gehäuse / Klemme) | IP68 / IP00 |
Mechanische Spezifikationen
| Abmessungen | Ø 44 x 21,45 mm |
| Durchmesser Zentralbohrung | Ø 6,35 mm / ¼ in |
| Gewicht, ca. | 50 g |
| Leitungsquerschnitt | 1 x 1,5 mm2 Litzendraht |
| Abisolierlänge | 7 mm |
| Klemmschraubenanzugsmoment | 0,4 Nm |
| Schwingungen | IEC 60068-2-6 |
| 2...25 Hz | ±1,6 mm |
| 25...100 Hz | ±4 g |
Allgemeine Spezifikationen
Versorgung |
|
| Versorgungsspannung | 9,0...32 VDC |
| Versorgungsspannung in FISCO-Installationen | 9,0...17,5 VDC |
| Verlustleistung | < 352 mW |
Isolationsspannung |
|
| Isolationsspannung, Test/Betrieb | 2,5 kVAC / 55 VAC |
Ansprechzeit |
|
| Ansprechzeit | < 400 ms |
| Programmierbare Dämpfung | 0...60 s |
| Schreibschutz | Jumper |
| Aufwärmzeit | < 5 Min. |
| Anlaufzeit | < 15 s |
| Konfigurierung | PROFIBUS GSD, DD |
| Signal- / Rauschverhältnis | > 60 dB |
| Aktualisierungszeit, PROFIBUS | < 100 ms |
| Signaldynamik, Eingang | 24 Bit |
| Genauigkeit | Siehe Manual |
| EMV-Immunitätswirkung | < ±0,1% d. Messsp. |
| Erweiterte EMV-immunität: NAMUR NE21, A Kriterium, Burst | < ±1% |
Eingangsspezifikazionen
WTH-Eingang |
|
| WTH-Typ | Pt10...10000, Ni10...10000, Cu5...1000 |
| Zulässiger Kabelwiderstand pro Draht | ≤ 50 Ω |
| Wirkung des Leitungswiderstandes (3- / 4-Leiter) | < 0,002 Ω / Ω |
| Sensorstrom | < 0,15 mA |
| Fühlerfehlererkennung | Keiner, Kurzgeschlossen, Defekt, Kurzgeschlossen oder defekt |
TE-Eingang |
|
| Thermoelement Typ | B, E, J, K, L, N, R, S, T, U, W3, W5, LR |
| Vergleichsstellenkompensation (CJC) | Konstant, intern oder extern über Pt100 oder Ni100-Fühler |
| Fühlerfehlererkennung | Keiner, Kurzgeschlossen, Defekt, Kurzgeschlossen oder defekt |
Linearer Widerstands-Eingang |
|
| Messbereich / min. Bereich (Spanne) | 0 Ω...100 kΩ / 25 Ω |
| Zulässiger Kabelwiderstand pro Draht | ≤ 50 Ω |
| Sensorstrom | < 0,15 mA |
| Fühlerfehlererkennung | Keiner, Defekt |
Potentiometereingang |
|
| Potentiometer min....max. | 10 Ω...100 kΩ |
| Messbereich / min. Bereich (Spanne) | 0...100% / 10% |
| Zulässiger Kabelwiderstand pro Draht | ≤ 50 Ω |
| Sensorstrom | < 0,15 mA |
| Fühlerfehlererkennung | Keiner, Kurzgeschlossen, Defekt, Kurzgeschlossen oder defekt |
mV-Eingang |
|
| Messbereich |
-800…+800 mV (bipolar)
-100...1700 mV |
| Min. Messereich (Spanne) | 2,5 mV |
| Eingangswiderstand | 10 MΩ |
| Fühlerfehlererkennung | Keiner, Defekt |
Ausgangsspezifikationen
PROFIBUS PA-Verbindung |
|
| PROFIBUS PA Protokoll | Profil A&B, ver. 4.0 (kompatibel mit 3.02) |
| PROFIBUS PA Protokollnorm | EN 50170 vol. 2 |
| PROFIBUS PA Adresse (bei Lieferung) | 126 |
| PROFIBUS PA-Physikalische Schicht | 2 x Funktionsblöcke, 1 / 2 Transducer-Block(-Blöcke) |
| PROFIBUS PA-Abschluss | 100 Ω +1 μF |
Eingehaltene Behördenvorschriften
| EMV | 2014/30/EU |
| ATEX | 2014/34/EU |
| RoHS | 2011/65/EU |
| EAC | TR-CU 020/2011 |
| EAC Ex | TR-CU 012/2011 |
Zulassungen
| ATEX | DEKRA 24ATEX0007X |
| IECEx | IECEx DEK. 24.0005X |
| CSA | CSA25CA80210307 |
| c FM us | FM25US0051X / FM25CA0022X |
| INMETRO | DEKRA 25.0004X |
| NEPSI | Angefordert |
| EAC Ex | EAEU KZ 7500361.01.01.10203 |
