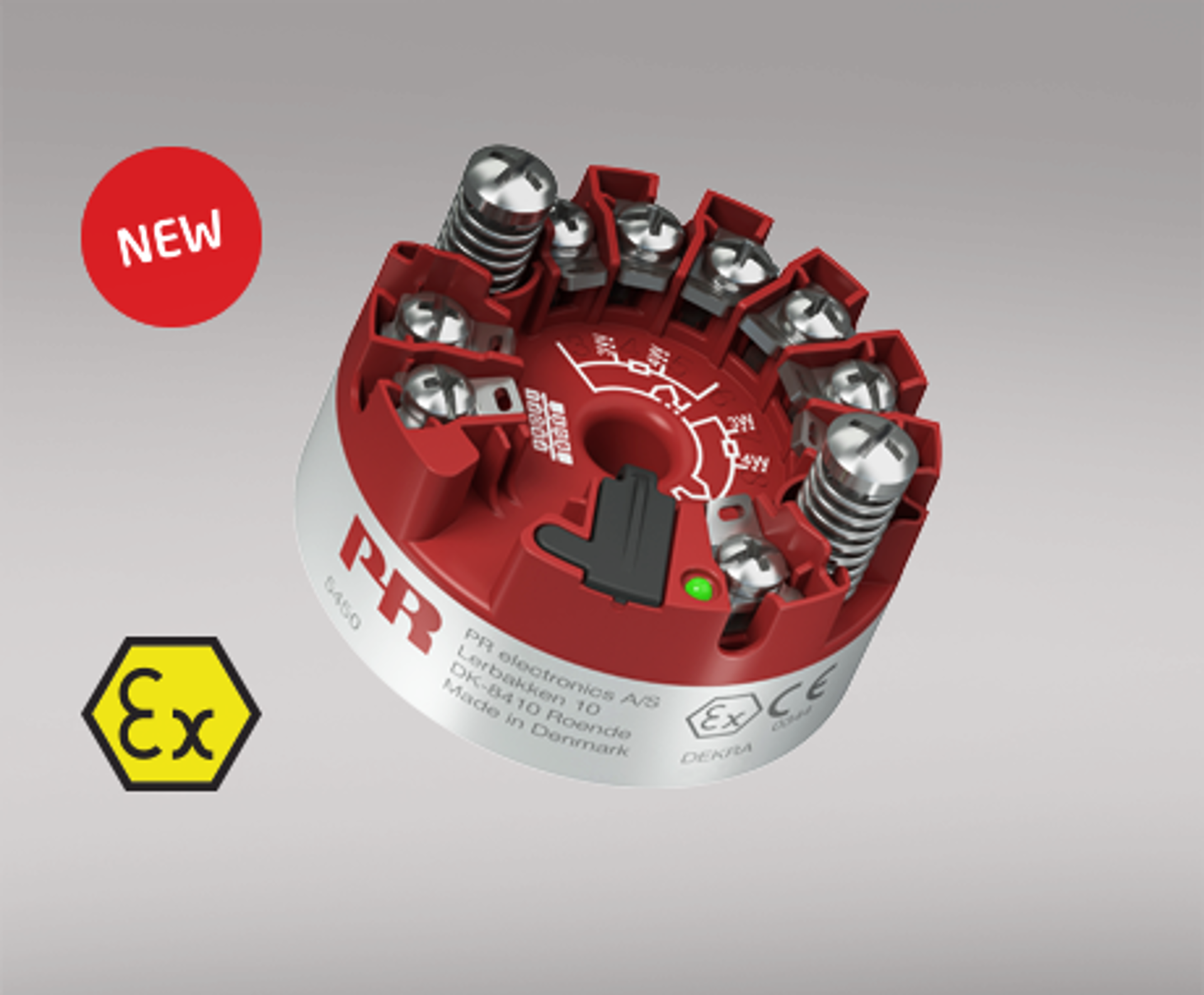

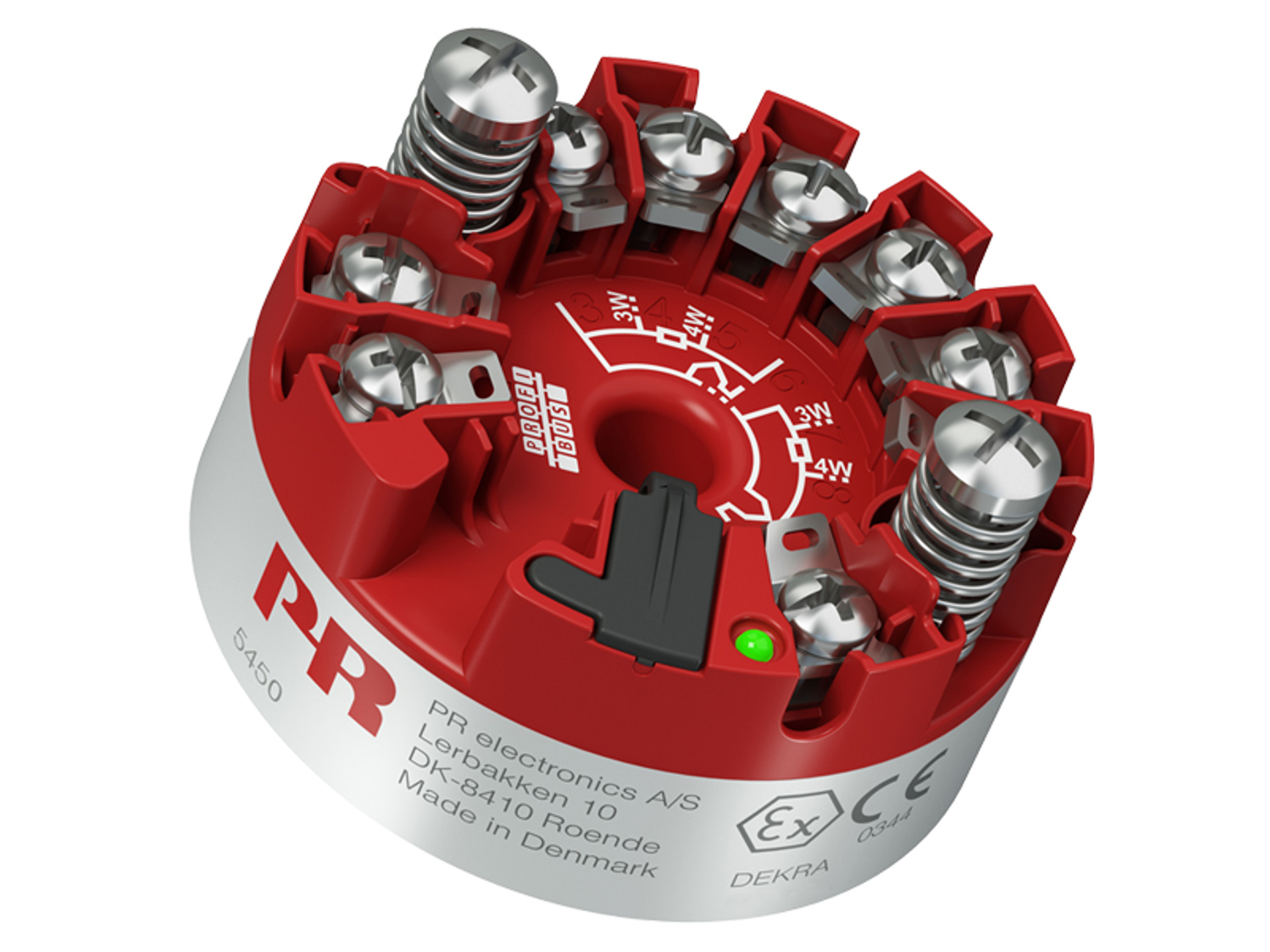

PROFIBUS PA Temperaturmessumformer



5450B



  • PROFIBUS PA-Profil 4.0
  • WTH, TE, Potentiometer, linearer Widerstand und bipolarer mV-Eingang
  • Einzel- oder echter Dualeingang mit Sensorredundanz und -drifterkennung
  • Einfache Ex i-Installation mit Konformität zu FICSO IEC 60079-27
  • Genauigkeit ab 0,04°C
  • Galvanische Trennung 2,5 kVAC
Ex CE
  1. Überblick + -

  2. Technische Merkmale + -

  3. Bestellung und Lieferung + -

  4. Warum PR + -

Funktionsmerkmale

  • Temperaturmessung für zahlreiche Thermoelement- und WTH-Typen.
  • Umwandlung linearer Widerstands- und Potentiometereingänge mit großer Spanne in PROFIBUS.
  • Umwandlung bipolarer mV-Signale in PROFIBUS.
  • Integration in Anlagenmanagementsysteme.
  • Kritische Anwendungen, die eine hohe Genauigkeit und/oder Sensorredundanz und -drifterkennung erfordern.

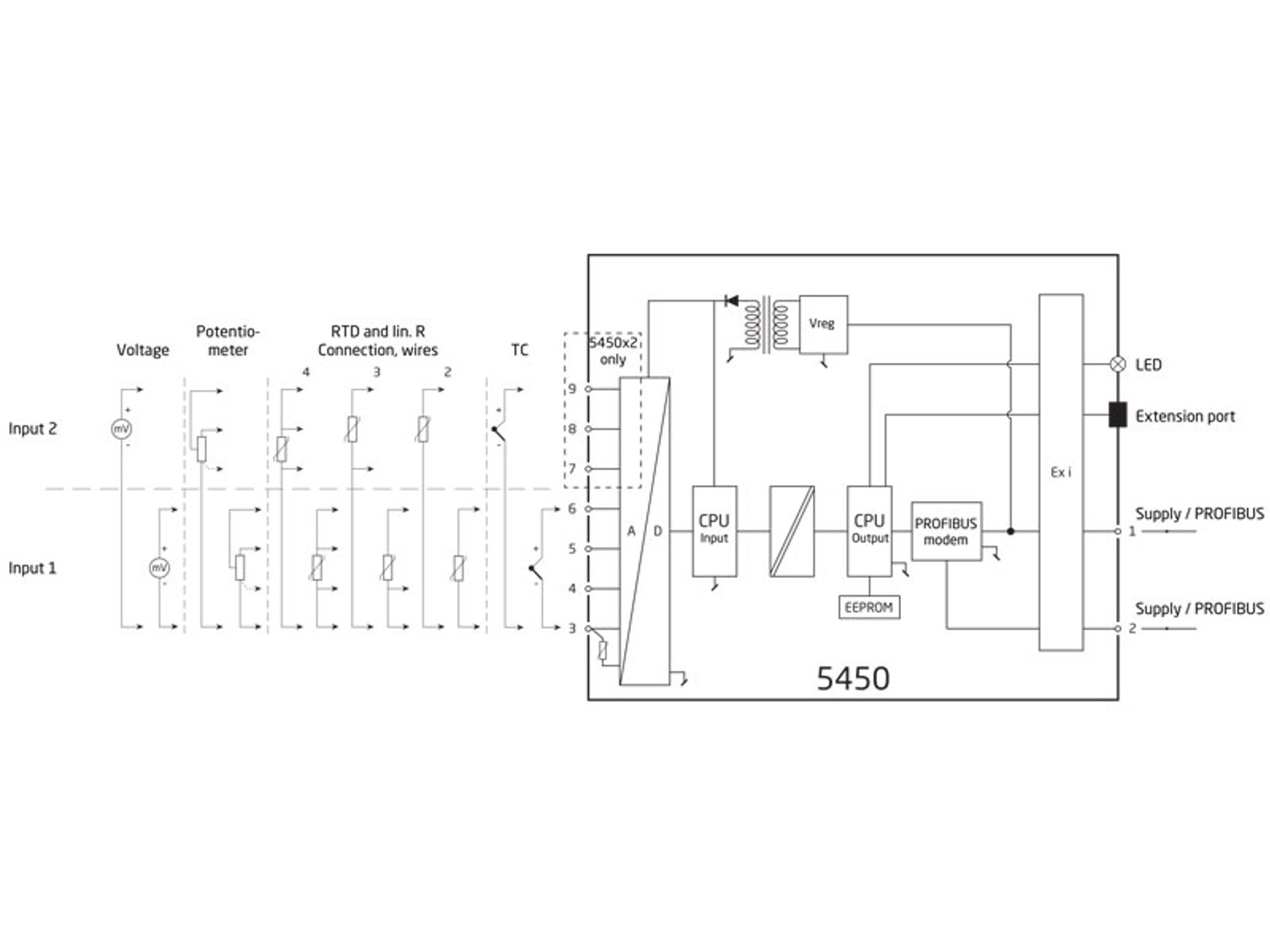

Technische Merkmale

  • Echter Dualeingangsmessumformer Das extrem dichte 7-Anschluss-Design ermöglicht die größte Bandbreite an Dualeingangskombinationen.
  • Sensordrifterkennung: Warnung, wenn die Differenz des Sensorwertes die vom Nutzer definierten Grenzwerte überschreitet, dadurch optimierte Wartung.
  • Variablenzuordnung für Prozessdaten wie Mittelwert, Differenz und Min./Max.-Überwachung.
  • Herausragende Genauigkeit bei Digital- und Analogsignalen über die gesamte Eingangsspanne und bei allen Umgebungsbedingungen.
  • Umfassende Sensoranpassung, einschließlich Callendar Van Dusen und benutzerdefinierter Linearisierungsoptionen.
  • Programmierbare Eingangsgrenzbereiche mit Laufzeitmessung zur besseren Prozessnachverfolgbarkeit und Schutz bei Sensormessbereichsverletzung.
  • Erfüllt NAMUR NE21, NE44 und NE89 und liefert Diagnoseinformationen gemäß NE107.

Konfiguration

  • Die Konfiguration der PROFIBUS PA-Funktionen und gerätespezifischen Parameter erfolgt über die Feldbuskommunikation und die zugehörigen DD- / DTM- / GSD-Gerätetreiber.

Montage / Installation

  • Für die Sensorkopfmontage DIN-Form B.
  • Für Montage in Zone 0, 1, 2 und Zone 21, 22 einschließlich M1.

Datenblatt & Handbücher


Datenblatt

Handbuch

Zulassungen & Zertifikate


ATEX-Zertifikat

Unterstützende Dokumentation


EU-Konformitätserklärung

EMV-Daten

PR-Standardkonfigurationen

Sicherheitshinweise


Sicherheitshinweise

Umgebungsbedingungen

Betriebstemperatur -40°C bis +80°C
Lagertemperatur -50°C bis +85°C
Kalibrierungstemperatur 23...25°C
Relative Luftfeuchtigkeit < 99% RF (nicht kond.)
Schutzart (Gehäuse / Klemme) IP68 / IP00

Mechanische Spezifikationen

Abmessungen Ø 44 x 21,45 mm
Durchmesser Zentralbohrung Ø 6,35 mm / ¼ in
Gewicht, ca. 50 g
Leitungsquerschnitt 1 x 1,5 mm2 Litzendraht
Abisolierlänge 7 mm
Klemmschraubenanzugsmoment 0,4 Nm
Schwingungen IEC 60068-2-6
2...25 Hz ±1,6 mm
25...100 Hz ±4 g

Allgemeine Spezifikationen

Versorgung

Versorgungsspannung 9,0...30 VDC
Versorgungsspannung in FISCO-Installationen 9,0...17,5 VDC
Verlustleistung < 352 mW

Isolationsspannung

Isolationsspannung, Test/Betrieb 2,5 kVAC / 42 VAC

Ansprechzeit

Ansprechzeit < 400 ms
Programmierbare Dämpfung 0...60 s
Schreibschutz Jumper
Aufwärmzeit < 5 Min.
Anlaufzeit < 15 s
Konfigurierung PROFIBUS GSD, DD
Signal- / Rauschverhältnis > 60 dB
Aktualisierungszeit, PROFIBUS < 100 ms
Signaldynamik, Eingang 24 Bit
Genauigkeit Siehe Manual
EMV-Immunitätswirkung < ±0,1% d. Messsp.
Erweiterte EMV-immunität: NAMUR NE21, A Kriterium, Burst < ±1%

Eingangsspezifikazionen

WTH-Eingang

WTH-Typ Pt10...10000, Ni10...10000, Cu5...1000
Zulässiger Kabelwiderstand pro Draht ≤ 50 Ω
Wirkung des Leitungswiderstandes (3- / 4-Leiter) < 0,002 Ω / Ω
Sensorstrom < 0,15 mA
Fühlerfehlererkennung Keiner, Kurzgeschlossen, Defekt, Kurzgeschlossen oder defekt

TE-Eingang

Thermoelement Typ B, E, J, K, L, N, R, S, T, U, W3, W5, LR
Vergleichsstellenkompensation (CJC) Konstant, intern oder extern über Pt100 oder Ni100-Fühler
Fühlerfehlererkennung Keiner, Kurzgeschlossen, Defekt, Kurzgeschlossen oder defekt

Linearer Widerstands-Eingang

Messbereich / min. Bereich (Spanne) 0 Ω...100 kΩ / 25 Ω
Zulässiger Kabelwiderstand pro Draht ≤ 50 Ω
Sensorstrom < 0,15 mA
Fühlerfehlererkennung Keiner, Defekt

Potentiometereingang

Potentiometer min....max. 10 Ω...100 kΩ
Messbereich / min. Bereich (Spanne) 0...100% / 10%
Zulässiger Kabelwiderstand pro Draht ≤ 50 Ω
Sensorstrom < 0,15 mA
Fühlerfehlererkennung Keiner, Kurzgeschlossen, Defekt, Kurzgeschlossen oder defekt

mV-Eingang

Messbereich -800…+800 mV (bipolar) -100...1700 mV
Min. Messereich (Spanne) 2,5 mV
Eingangswiderstand 10 MΩ
Fühlerfehlererkennung Keiner, Defekt

Ausgangsspezifikationen

PROFIBUS PA-Verbindung

PROFIBUS PA Protokoll Profil A&B, Ver. 3.0
PROFIBUS PA Protokollnorm EN 50170 vol. 2
PROFIBUS PA Adresse (bei Lieferung) 126
PROFIBUS PA Funktionsblöcke 2 Analoge

Eingehaltene Behördenvorschriften

EMV 2014/30/EU & UK SI 2016/1091
ATEX 2014/34/EU & UK SI 2016/1107
RoHS 2011/65/EU & UK SI 2012/3032

Zulassungen

ATEX DEKRA 24ATEX0006X
