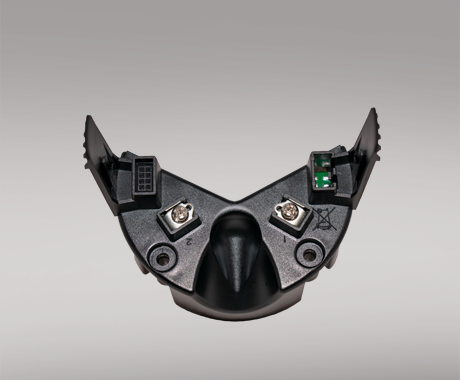

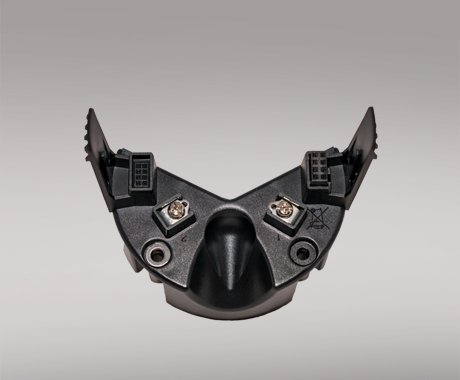

HART Temperaturmessumformer zur Feldmontage
7501
- WTH, TE, Ohm und bipolarer mV Eingang und analoger Ausgang
- Hochauflösende Benutzerschnittstelle mit 3 optischen Tasten
- Wählbare rote oder weiße Hintergrundbeleuchtung

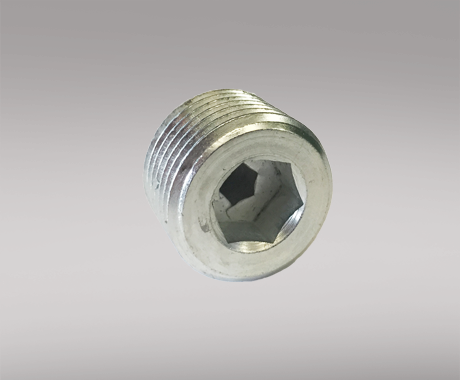

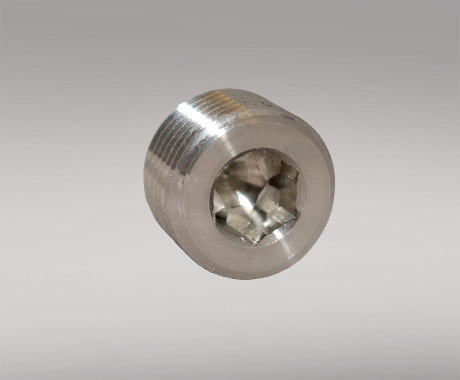

- Druckgekapselte Ex d Aluminium oder 316 rostfreier Stahl Variante
- HART 7 Funktionalität mit HART 5 Kompatibilität

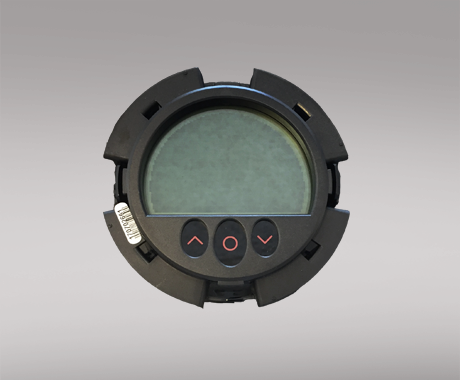

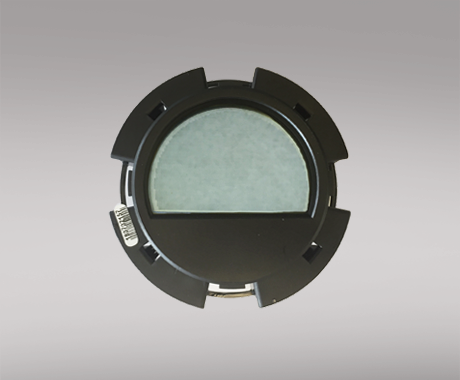

Hochauflösendes Display
- 0, 90, 180, & 270 Grad Positionierung.
- Überwachungs-, Konfigurations- und Diagnoseansicht.
- Erweiterte Diagnostik mit blinkender roter oder weißer Hintergrundbeleuchtung.
Lokale Benutzerschnittstelle (LOI)
- 3 optische Tasten; hoch, runter und enter.
- Immun gegenüber Lichtinterferenzen.
- Mit und ohne Handschuhen bedienbar.
Konfiguration
- Per LOI durch das PR geführte Menü.
- PReset und HART modem.
- HHC, DCS oder AMS via HART.
Montage / installation
- Installation in Zone 0, 1, 2 und 21, 22 und in Class 1, Division 1 und 2 Anwendungen.
- Hardware Zulassung zur Verwendung in SIL-Applikationen.

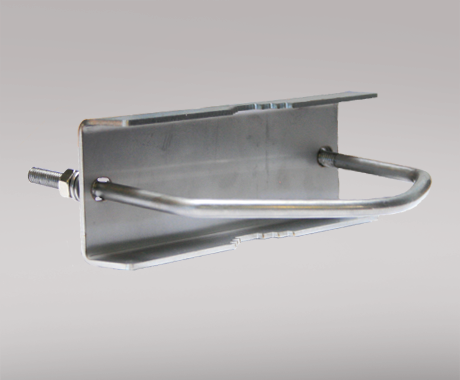

- Montage auf 1,5"-2" Rohrhalterung oder Wandbefestigung.
Anwendung
- Linearisierte Temperaturmessung mit TE und WTH z. B. Pt100 und Ni100.
- HART Kommunikation und 4...20 mA analog PV Ausgang für Einzel-, Differenz- oder Mittelwertmessung der Temperatur für bis zu zwei WTH oder TH Sensoren.
- Wandlung des linearen Widerstandes zu einem Standard Stromsignal z. B. von Ventilen oder ohmschen Füllstandssensoren.
- Bis zu 63 transmitter (HART 7) können per Multidrop Kommunikations Setup verbunden werden.
Technische Merkmale
- NAMUR NE43 und NE89.
- HART Protokol Revision kann durch die Nutzerkonfiguration zwischen HART 5 oder HART 7 gewechselt werden
Datenblatt & Handbücher
Datenblatt
- 7501.pdf
- Letzte Version
Handbuch
- 7501V114_DE.pdf
- 7501V113_DE.pdf
- 7501V112_DE.pdf
- 7501V111_DE.pdf
- 7501V110_DE.pdf
- 7501V109_DE.pdf
- 7501V108_DE.pdf
- 7501V107_DE.pdf
- 7501V106_DE.pdf
- 7501V105_DE.pdf
- Vorherige Versionen
- Letzte Version
Handbücher in Russisch
Zulassungen & Zertifikate
ATEX-Zertifikat
- 7501_issue05.pdf
- 7501_issue04.pdf
- 7501_issue03.pdf
- 7501_issue01.pdf
- Vorherige Versionen
- Letzte Version
IECEx-Zertifikat
- 7501IEC_issue04.pdf
- 7501IEC_issue03.pdf
- 7501IEC_issue02.pdf
- 7501IEC_issue01.pdf
- 7501IEC_issue00.pdf
- Vorherige Versionen
- Letzte Version
CSA-Zertifikat
- 7501_CSA.pdf
- Letzte Version
FM-Zertifikat
- 7501_FM.pdf
- Letzte Version
INMETRO-Zertifikat
- 7501_INMETRO_230012X_issue0.pdf
- 7501_INMETRO_150014X_issue3.pdf
- 7501_INMETRO_150014X_issue2.pdf
- 7501_INMETRO_150014X_issue1.pdf
- 7501_INMETRO_150014X_issue0.pdf
- Vorherige Versionen
- Letzte Version
NEPSI-Zertifikat
- 7501_NEPSI.pdf
- Letzte Version
SIL-Erklärung
- 5335_6335_5337_6337_7501_SIL1_declaration_Potmeter_V2.pdf
- 5335_6335_5337_6337_7501_SIL2_declaration_V2.pdf
DNV Marine-Zertifikat
- DNV_7501_MRA0000009_issue1.pdf
- Letzte Version
EAC-Erklärung
- EAC_EMC_declaration_Ex_3000_5000_6000_9000.pdf
- Letzte Version
EAC Ex-Zertifikat
- EAC_Ex.pdf
- Letzte Version
Metrology Pattern Approval (MPA), Russia
- MPA_Russia.pdf
- Letzte Version
Unterstützende Dokumentation
EU-Konformitätserklärung
- 7501DoC_EU_104_DE.pdf
- 7501DoC_EU_103_DE.pdf
- 7501DoC_EU_102_DE.pdf
- 7501DoC_EU_101_DE.pdf
- Vorherige Versionen
- Letzte Version
UKCA-Konformitätserklärung
- 7501DoC_UKCA_100_UK.pdf
- Letzte Version
CCC-Erklärung
- 7501_CCC_statement.pdf
- Letzte Version
FMEDA-Bericht
- FMEDA_7501_R026V3R2.pdf
- FMEDA_7501_R026V3R1.pdf
- Vorherige Versionen
- Letzte Version
HART-Zertifikat
- 7501_HART_7_Certificate.pdf
- 7501_HART_5_certificate.pdf
- Vorherige Versionen
- Letzte Version
Lackspezifikationen
- 7501_Paint_specifications.pdf
- Letzte Version
PR-Standardkonfigurationen
- PR_default_configurations.pdf
- Letzte Version
Sicherheitshinweise
Sicherheitshinweise
- SN7501-113-2421.pdf
- SN7501-112-2302.pdf
- SN7501-111-2126.pdf
- SN7501-110-2109.pdf
- SN7501-109-2033.pdf
- SN7501-108-1931.pdf
- SN7501-107-1911.pdf
- SN7501-106-1814.pdf
- SN7501-105-1651.pdf
- SN7501-104-1635.pdf
- SN7501-103-1546.pdf
- SN7501-102-1540.pdf
- SN7501-101-1533.pdf
- SN7501-100-1527.pdf
- Vorherige Versionen
- Letzte Version
Software-Download
Bestellformular
Umgebungsbedingungen
| Betriebstemperatur |

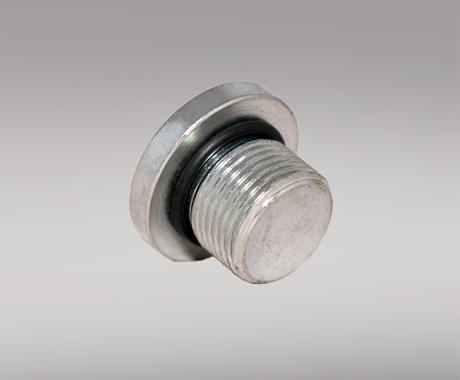

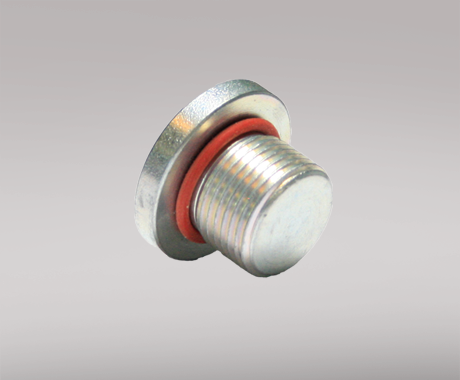

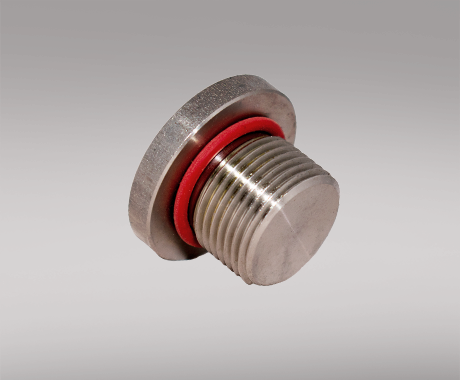

-40°C bis +85°C (mit Silikon-O-Ring)
-20°C bis +85°C (mit FKM-O-Ring) |
| Lagertemperatur | -40°C bis +85°C |
| Kalibrierungstemperatur | 20...28°C |
| Relative Luftfeuchtigkeit | 0...100% RF (kondensierend) |
| Schutzart | IP54 / IP66 / IP68 / Typ 4X |
| Korrosionsklasse 7501AxxxBxxxx / Haltbarkeit | C5-I/M / 5...15 Jahre |
Mechanische Spezifikationen
| Abmessungen | Ø 110 mm |
| Abmessungen (HxBxT), Aluminium | 109,3 x 145 x 126 mm |
| Abmessungen (HxBxT), rostfreier Stahl | 107,4 x 145 x 124 mm |
| Gewicht, ca., Aluminium / rostfreier Stahl | 1,3 / 2,8 kg |
| Leitungsquerschnitt | 0,13 x 1,5 mm2 / AWG 26...16 Litzendraht |
| Klemmschraubenanzugsmoment | 0,4 Nm |
| Schwingungen | IEC 60068-2-6 |
| 2...25 Hz | ±1,6 mm |
| 25...100 Hz | ±4 g |
| Display-Auflösung | 96 x 64 Pixel |
| Anzahl der Stellen | 5 |
| Hintergrundbeleuchtung | Wählbar ON/OFF |
| Farbe der Hintergrundbeleuchtung | Auswahl weiss oder rot |
Allgemeine Spezifikationen
Versorgung |
|
| Versorgungsspannung, DC: Ex ia, eigensicher | 10 (12 - mit Hintergrundbeleucht.)...30 VDC |
| Versorgungsspannung, DC: übrige | 10 (12 - mit Hintergrundbeleucht.)...35 VDC |
Isolationsspannung |
|
| Isolationsspannung, Test/Betrieb | 1,5 kVAC / 50 VAC |
Ansprechzeit |
|
| Ansprechzeit (programmierbar) | 1...60 s |
| Signal- / Rauschverhältnis | > 60 dB |
| Konfigurierung | HART |
| Anlaufzeit, Messumformer zur Anzeige | Max. 5 s |
| Langzeitstab., besser als | ±0,1% d. Messsp. / Jahr |
| Genauigkeit | Besser als 0,05% der gewählten Messspanne |
| Signaldynamik, Eingang | 22 Bit |
| Signaldynamik, Ausgang | 16 Bit |
| EMV-Immunitätswirkung | < ±0,1% d. Messsp. |
| Erweiterte EMV-immunität: NAMUR NE21, A Kriterium, Burst | < ±1% d. Messsp. |
Eingangsspezifikazionen
Allgemeine Eingangsspezifikationen |
|
| Max. Nullpunktverschiebung (Offset) | 50% d. gew. Max.-Wertes |
WTH-Eingang |
|
| WTH-Typ | Pt50/100/200/500/1000; Ni50/100/120/1000 |
| Leitungswiderstand pro Leiter | 5 Ω (Bis 50 Ω pro Leiter möglich bei reduzierter Messgenauigkeit) |
| Sensorstrom | Nom. 0,2 mA |
Linearer Widerstands-Eingang |
|
| Linearer Widerstand min....max. | 0 Ω...7000 Ω |
TE-Eingang |
|
| Thermoelement Typ | B, E, J, K, L, N, R, S, T, U, W3, W5, LR |
| Vergleichsstellenkompensation (CJC) | Konstant, intern oder extern über Pt100 oder Ni100-Fühler |
Spannungseingang |
|
| Messbereich | -800...+800 mV |
| Min. Messereich (Spanne) | 2,5 mV |
| Eingangswiderstand | 10 MΩ |
Ausgangsspezifikationen
Stromausgang |
|
| Signalbereich | 4…20 mA |
| Min. Signalbereich | 16 mA |
| Belastung (bei Stromausgang) | ≤ (VVersorgung - 10) / 0,023 [Ω] |
| Belastungswiderstand, mit Hintergrundbeleuchtung | ≤ (VVersorgung - 12) / 0,023 [Ω] |
| Fühlerfehleranzeige | Programmierbar 3,5…23 mA |
| NAMUR NE43 Upscale/Downscale | 23 mA / 3,5 mA |
Allgemeine Ausgangsspezifikationen |
|
| Aktualisierungszeit | 440 ms |
| HART-Protokoll-Revisionen | HART 7 und HART 5 |
Eingehaltene Behördenvorschriften
| EMV | 2014/30/EU & UK SI 2016/1091 |
| ATEX | 2014/34/EU & UK SI 2016/1107 |
| RoHS | 2011/65/EU & UK SI 2012/3032 |
| EAC | TR-CU 020/2011 |
| EAC Ex | TR-CU 012/2011 |
Zulassungen
| ATEX | DEKRA 15ATEX0058X |
| IECEx | IECEx DEK 15.0039 X |
| c FM us | FM16US0009X / FM16CA0010X |
| CSA | 70024231 |
| INMETRO | DEKRA 23.0012 X |
| NEPSI | GYJ20.1630X |
| EU RO MR Type Approval | MRA0000009 |
| EAC Ex | EAEU KZ 7500361.01.01.08756 |
| SIL | Hardware-Bewertung für SIL-Anwendungen |
