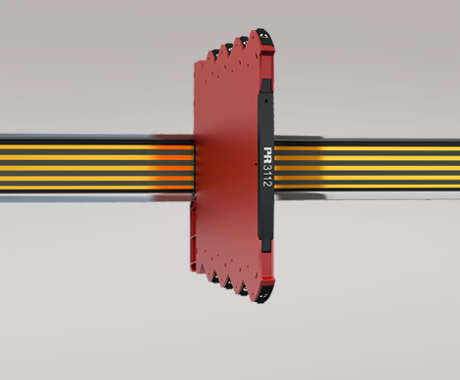

Pt100 omvandlare - isolerad



3112



  • Hög noggrannhet, bättre än 0,05% av området
  • Slimline 6,1 mm hölje
  • Utmärkt EMC-prestanda och 50/60 Hz brusdämpning
  • Valbar < 30 ms/300 ms responstid
  • Förkalibrerade temperaturområden som kan väljas via DIP-switchar
Zone2 Ex Iec Iecex Zone2 Fmapprovedcus Zone2 UL List DNV Eac Ex Mpa EAC UKCA CE Pr Rohs Guarantee
  1. Översikt + -

  2. Tekniska data + -

  3. Tillbehör + -

  4. Beställning och leverans + -

  5. Varför välja PR + -

Tillämpningar

  • Temperaturomvandlaren 3112 mäter en 2-, 3- och 4-tråds-Pt100-standardtemperaturgivare samt tillhandahåller en isolerad analog ström- eller spänningsutgång.
  • Hög 3-portsisolering undertrycker plötsliga spänningsökningar och skyddar styrsystemet mot störningar och brus.
  • 3112 kan monteras i ett säkert område eller i zon 2-/division 2-områden.
  • Godkänd för marina tillämpningar.

Tekniska egenskaper

  • Flexibel 24 VDC-matning (±30 %) via strömskena eller anslutningplintar.
  • < 30 ms snabb svarstid med simultan givarfelsdetektering om detta valts.
  • Valbar 300 ms svarstid om signaldämpning behövs
  • Mycket hög omvandlarnoggrannhet i alla tillgängliga områden, bättre än 0,05% av området.
  • Genom att följa rekommendationerna i NAMUR NE21 garanterar 3112 topprestanda för mätning i krävande EMC-miljöer.
  • Enheten uppfyller standarden NAMUR NE43 som definierar värden utanför driftintervallet och utsignal vid givarfel.
  • En synlig grön LED indikerar driftstatus och status för ingångssensorn.
  • Alla plintar är skyddade mot överspänning och polaritetsfel.
  • Hög galvanisk isolering på 2,5 kVAC.
  • Utmärkt signal/brusförhållande på > 60 dB.

Montering / installation / programmering

  • Valbara DIP-inställningar för enkel konfiguration av mer än 1000 fabrikskalibrerade mätområden.
  • Det smala höljet på 6,1 mm och den mycket låga strömförbrukningen medger montering av upp till 163 enheter per meter DIN-skena utan luftgap mellan enheterna.
  • Utökat drifttemperaturområde på -25 – +70°C.

Datablad & Manualer


Datablad

Manualer

Manualer på ryska

Godkännanden och certifikat


ATEX-certifikat

IECEx-certifikat

UKEX-certifikat

FM-certifikat

UL-certifikat

DNV-certifikat

EAC-försäkran

EAC Ex-certifikat

Metrology Pattern Approval (MPA), Russia

Kompletterande dokumentation


EU försäkran om överensstämmelse

UKCA försäkran om överensstämmelse

CCC-uttalande

EMC-data

PR-standardkonfigurationer

Miljöförhållanden

Driftstemperatur -25°C till +70°C
Lagringstemperatur -40°C till +85°C
Kalibreringstemperatur 20...28°C
Relativ fuktighet < 95% RF (ej kond.)
Kapsling IP20
Installation i Föroreningsgrad 2 & mät- / överspänningkat. II

Mekaniska specifikationer

Dimensioner (HxBxD) 113 x 6,1 x 115 mm
Vikt, cirka 70 g
DIN-skena typ DIN EN 60715/35 mm
Tråd dimension 0,13...2,5 mm2 / AWG 26...12 tvinnad tråd
Skruvplintar, max. åtdragningsmoment 0,5 Nm
Svängningar IEC 60068-2-6
2...25 Hz ±1,6 mm
25...100 Hz ±4 g

Allmänna specifikationer

Matning

Matningsspänning 16,8...31,2 VDC
Max. effektbehov 0,70 W
Max. effektförlust 0,70 W

Isolationsspänning

Isolationsspänning, test / drift 2,5 kVAC / 300 VAC (forstärkt)
Zon 2 / Div. 2 250 VAC

Responstid

Responstid (0...90%, 100...10%) < 30 ms / 300 ms (valbar)
Noggrannhet Bättre än 0,05% av det valda området
Signal- / brusförhållande Min. 60 dB
Programmering DIP-switchar
Signaldynamik, ingång 23 bitar
Signaldynamik, utgång 18 bitar
EMC immunitet < ±0,5% av området
Utökad EMC immunitet: NAMUR NE21, kriterie A (burst) < ±1% av området
Identifiering av felaktig DIP-switch inställning Utgång 0 V / 0 mA; LED 0,5 s / 1 Hz

Ingångsspecifikationer

RTD-ingång

Temperaturområde, Pt100 -200...+850°C
Min. mätområde (span) 10°C
Noggrannhet: det största av Bättre än 0,05% av området eller 0,1°C
Temperaturkoefficient: det största av 0,02°C/°C eller ≤ ±0,01%/°C
Givarström < 150 µA
Givarkabelmotstånd < 50 Ω per tråd
Effekt av givarkabelmotstånd (3- / 4-trådskoppling) < 0,002 Ω / Ω
Givarfelsdetektering Ja - valbar via DIP-switch
Detektion av givarbrott > 800 Ω
Detektering av kortsluten givare < 18 Ω

Utgångsspecifikationer

Allmänna utgångsspecifikationer

Uppdateringstid 10 ms

Strömutgång

Signalområde 0...23 mA
Programmerbara signalområden 0 / 4...20 mA
Givarfelsindikering (0...20 mA) 0 mA eller 23 mA / OFF
Givarfelsindikering (4...20 mA) 3,5 mA eller 23 mA / enligt NAMUR NE 43 eller OFF
Max. last (vid strömutgång) ≤ 600 Ω
Last stabilitet ≤ 0,01% av omr. / 100 Ω
Strömbegränsning vid låg utgångslast < 60 mA topp / < 4 mA medelvärde

Spänningsutgång

Programmerbara signalområden 0/1...5 och 0/2...10 V
Givarfelsindikering 0 V / 10% över max. / ingen
Öppen utgång < 18 V

I.S.- / Ex-märkning

ATEX II 3 G Ex ec IIC T4 Gc
IECEx Ex ec IIC T4 Gc
FM, US Cl. I, Div. 2, Gr. A, B, C, D T4 el. Cl. I, Zone 2, AEx nA IIC T4
FM, CA Cl. I, Div. 2, Gr. A, B, C, D T4 el. Cl. I, Zone 2, Ex nA IIC T4
EAC Ex 2Ex nA IIC T4 Gc X

Observerade myndighetskrav

EMC 2014/30/EU & UK SI 2016/1091
LVD 2014/35/EU & UK SI 2016/1101
ATEX 2014/34/EU & UK SI 2016/1107
RoHS 2011/65/EU & UK SI 2012/3032
EAC TR-CU 020/2011
EAC Ex TR-CU 012/2011

Godkännanden

ATEX KEMA 10ATEX0147 X
IECEx KEM 10.0068X
UKEX DEKRA 21UKEX0055X
c FM us FM17US0004X / FM17CA0003X
c UL us, UL 61010-1 E314307
EAC Ex EAEU KZ 7500361.01.01.08756
DNV Marin TAA00001RW
