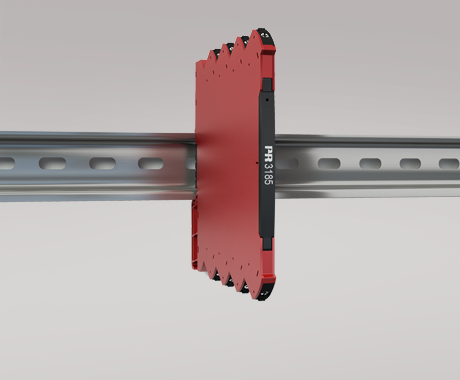

Loop-matad isolator



3185



  • Loop-matad isolator med 1- eller 2-kanalsingång
  • Signal 1:1, funktionsområde 0...23 mA
  • Lågt spänningsfall på ingång och snabb responstid
  • Hög noggrannhet och hög laststabilitet
  • Slimline 6,1 mm hölje
  1. Översikt + -

  2. Tekniska data + -

  3. Tillbehör + -

  4. Beställning och leverans + -

  5. Varför välja PR + -

Tillämpningar

  • 1:1 ingångs-loopmatad isolator för strömsignaler i området 0(4)...20 mA.
  • 3185 är en lättmonterad enhet för DIN-skena.
  • Ett mycket konkurrenskraftigt val både prismässigt och gällande tekniken för galvanisk isolation av strömsignaler.
  • Ger överspänningsskydd och skyddar styrsystem från störningar och brus.
  • 3185 eliminerar jordslingor och kan användas för att mäta flytande signaler.
  • Enheten kan monteras i säkert område eller i zon 2 och kl. 1 div. 2 område.

Tekniska egenskaper

  • 3185 drivs på ingången av den analoga ström-loopen.
  • Lågt spänningsfall på ingång, typ 1,35V + Vutg.
  • Hög omvandlarnoggrannhet, bättre än 0,1 % i intervallet 0...20,5 mA.
  • Funktionsområdet är 0...23 mA, vilket innebär att 3185 är kompatibel med NAMUR NE43.
  • Ingångar och utgångar är flytande och galvaniskt åtskilda.
  • Utgången är spänningsbegränsad till 17,5 VDC.
  • Hög galvanisk isolering på 2,5 kVAC.
  • Snabb svarstid < 5 ms.
  • Utmärkt signal- / brusförhållande > 60 dB.

Montering / installation / programmering

  • DIN-skena montage med upp till 330 kanaler per / meter.
  • Utökat drifttemperatursområde från -25...+70°C.

Datablad & Manualer


Datablad

Manualer

Manualer på ryska

Godkännanden och certifikat


ATEX-certifikat

IECEx-certifikat

UKEX Certificate

CCC certifikat

FM-certifikat

UL-certifikat

DNV-certifikat

EAC-försäkran

EAC Ex-certifikat

Metrology Pattern Approval (MPA), Russia

Kompletterande dokumentation


EU försäkran om överensstämmelse

EMC-data

Miljöförhållanden

Driftstemperatur -25°C till +70°C
Lagringstemperatur -40°C till +85°C
Kalibreringstemperatur 20...28°C
Relativ fuktighet < 95% RF (ej kond.)
Kapsling IP20
Installation i Föroreningsgrad 2 & mät- / överspänningkat. II

Mekaniska specifikationer

Dimensioner (HxBxD) 113 x 6,1 x 115 mm
Vikt, cirka 70 g
DIN-skena typ DIN EN 60715/35 mm
Tråd dimension 0,13...2,5 mm2 / AWG 26...12 tvinnad tråd
Skruvplintar, max. åtdragningsmoment 0,5 Nm
Svängningar IEC 60068-2-6
2...25 Hz ±1,6 mm
25...100 Hz ±4 g

Allmänna specifikationer

Matning

Effektförlust, pr. kanal 30 mW

Isolationsspänning

Isolationsspänning, test / drift 2,5 kVAC / 300 VAC (forstärkt)
Zon 2 / Div. 2 250 VAC

Responstid

Responstid (0...90%, 100...10%) < 5 ms
Signal- / brusförhållande > 60 dB
Signaldynamik, ingång Analog signalkedja
Signaldynamik, utgång Analog signalkedja
Noggrannhet Bättre än 0,1%
Spärrfrekvens (3 dB) 100 Hz
EMC immunitet < ±0,5% av området
Utökad EMC immunitet: NAMUR NE21, kriterie A (burst) < ±1% av området

Ingångsspecifikationer

Strömingång

Mätområde 0...23 mA
Spänningsfall på ingång (Enhetens spänningsfall) + Vutgång
Signalomvandling 1:1
Startström, typ. 10 uA
Överlast för strömingång, max. 50 mA
Spänningsfall från ingång till utgång, typ. 1,35 V + (0,015 x Vutgång)

Utgångsspecifikationer

Strömutgång

Signalområde 0...23 mA
Max. last (vid strömutgång) ≤ 600 Ω
Last stabilitet < 0,01% av omr./100 Ω
Spänningsbegränsning 17,5 V
av omr. = 0...20 mA

I.S.- / Ex-märkning

ATEX II 3 G Ex ec IIC T4 Gc
IECEx Ex ec IIC T4 Gc
FM, US Cl. I, Div. 2, Gr. A, B, C, D T4 el. Cl. I, Zone 2, AEx nA IIC T4
FM, CA Cl. I, Div. 2, Gr. A, B, C, D T4 el. Cl. I, Zone 2, Ex nA IIC T4
EAC Ex 2Ex nA IIC T4 Gc X

Observerade myndighetskrav

EMC 2014/30/EU & UK SI 2016/1091
LVD 2014/35/EU & UK SI 2016/1101
ATEX 2014/34/EU & UK SI 2016/1107
RoHS 2011/65/EU & UK SI 2012/3032
EAC TR-CU 020/2011
EAC Ex TR-CU 012/2011

Godkännanden

ATEX KEMA 10ATEX0147 X
IECEx KEM 10.0068X
UKEX DEKRA 21UKEX0055X
c FM us FM17US0004X / FM17CA0003X
c UL us, UL 61010-1 E314307
CCC 2020322310003554
DNV Marin TAA00001RW
EAC Ex RU C-DK.HA65.B.00355/19
