2-tråds HART transmitter



6337D

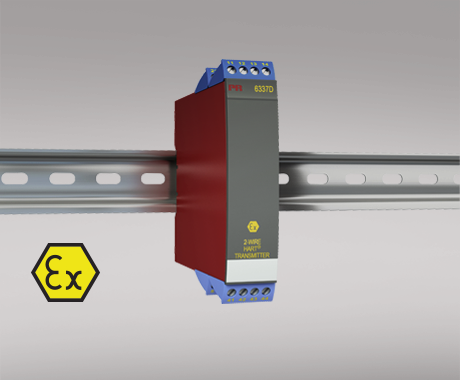

  • 1- eller 2-kanals omvandler för RTD, TE, Ohm, eller bipolära mV signaler
  • 2 analoga ingångar och 5 processvariabler
  • HART-protokoll revideringar kan väljas från HART 5 eller HART 7
  • Hårdvaruutvärderad för användning i SIL-applikationer
  • Montering på DIN-skena i Ex-miljö med gas och damm
Ex Iec Iecex Fmapproved CSA Inmetro Dekra Exida Hw Eac Ex Mpa EAC UKCA CE Pr Rohs3 Guarantee
  1. Översikt + -

  2. Tekniska data + -

  3. Tillbehör + -

  4. Beställning och leverans + -

  5. Varför välja PR + -

Applikationer

  • Linjäriserad temperaturmätning med TE och RTD givare, t.ex. Pt100 och Ni100.
  • HART kommunikation och 4...20 mA analog PV utgång för individuell, differens eller medelvärdestemperatur mätning av upp till två RTD- eller TE-givare.
  • Omvandling av linjär resistans till en standard analog strömsignal, t.ex. från ventiler eller resistiva nivågivare.
  • Förstärkning av bipolära mV signaler till standard 4...20 mA strömsignaler.
  • Upp till 63 transmittrar (HART 7) kan anslutas i en multidroppkommunikationsapplikation.

Tekniska specifikationer

  • HART protokoll revidering kan ändras genom användarkonfigurering till antingen HART 5 eller HART 7 protokoll.
  • HART 7 -protokollet erbjuder:
    ∙ Långa taggar på upp till 32 tecken.
    ∙ Utökad Burst Mode och händelsemeddelande med tidsstämplar.
    ∙ Mappning av enhetsvariabler och status till alla dynamiska variabler PV, SV, TV eller QV.
    ∙ Trendmätning av processignalen med loggar och sammanfattningsdata.
    ∙ Automatisk händelsemeddelande med tidsstämplar.
    ∙ Kommando-aggregering för högre kommunikationseffektivitet.
  • 6337D är konstruerad med en hög säkerhetsnivå, så den kan användas i SIL installationer.
  • Kontinuerlig kontroll av vitala data, för bästa säkerhet.
  • 6337D uppfyller rekommendationen NAMUR NE21 och ger topprestanda i besvärliga EMC-miljöer. Transmittran uppfyller även rekommendationerna NAMUR NE43 och NE89.

Montering / installation

  • Montering på DIN-skena med upp till 84 “kanaler per meter”.
  • Konfiguration via standard HART-kommunikationsgränssnitt eller via PR 5909 Loop Link.
  • 6337D kan monteras i zon 0, 1, 2 och zon 21, 22 inklusive M1 / Klass I/II/ III, Division 1, Grupp A, B, C, D.

Datablad & Manualer


Datablad

Manualer

Manualer på ryska

Godkännanden och certifikat


ATEX-certifikat

IECEx-certifikat

CSA-certifikat

FM-certifikat

INMETRO-certifikat

EAC-försäkran

EAC Ex-certifikat

Metrology Pattern Approval (MPA), Belarus

Metrology Pattern Approval (MPA), Kazakhstan

Metrology Pattern Approval (MPA), Russia

Kompletterande dokumentation


EU försäkran om överensstämmelse

UKCA försäkran om överensstämmelse

CCC-uttalande

FMEDA-rapport

SIL-försäkran

HART-certifikat

PR-standardkonfigurationer

Miljöförhållanden

Driftstemperatur -40°C till +85°C
Lagringstemperatur -40°C till +85°C
Kalibreringstemperatur 20...28°C
Relativ fuktighet < 95% RF (ej kond.)
Kapsling IP20

Mekaniska specifikationer

Dimensioner (HxBxD) 109 x 23,5 x 104 mm
Vikt (1 / 2 kanaler) 150 / 200 g
DIN-skena typ DIN EN 60715/35 mm
Tråd dimension 0,13...2,08 mm2 / AWG 26...14 tvinnad tråd
Skruvplintar, max. åtdragningsmoment 0,5 Nm

Allmänna specifikationer

Matning

Matningsspänning 8,0...30 VDC
Effektförlust, 1 / 2 kanaler 19 mW...0,7 / 1,4 W

Isolationsspänning

Isolationsspänning, test / drift 1,5 kVAC / 50 VAC

Responstid

Svarstid (programmerbar) 1...60 s
Spänningsfall 8,0 VDC
Programmering Loop Link & HART
Noggrannhet Bättre än 0,05% av det valda området
Signaldynamik, ingång 22 bitar
Signaldynamik, utgång 16 bitar
Signal- / brusförhållande > 60 dB
EMC immunitet < ±0,1% av området
Utökad EMC immunitet: NAMUR NE21, kriterie A (burst) < ±1% av området

Ingångsspecifikationer

Allmänna ingångsspecifikationer

Max. offset 50% av valt max. värde

RTD-ingång

RTD-typ Pt50/100/200/500/1000; Ni50/100/120/1000
Kabelresistans, per tråd 5 Ω (upp till 50 Ω per ledning är möjligt med reducerad mätnoggrannhet)
Givarström Nom. 0,2 mA

Linjär motståndsingång

Linjär resistans min....max. 0 Ω...7000 Ω

Termoelementingång

Termoelement-typ B, E, J, K, L, N, R, S, T, U, W3, W5
Kalla lödstället-kompensering (CJC) Konstant, intern eller extern via en Pt100 eller Ni100-givare

Spänningsingång

Mätområde -800...+800 mV
Min. mätområde (span) 2,5 mV
Ingångsresistans 10 MΩ

Utgångsspecifikationer

Strömutgång

Signalområde 4…20 mA
Min. signalområde 16 mA
Max. last (vid strömutgång) ≤ (Vmatning - 8) / 0,023 [Ω]
Givarfelsindikering Programmerbar 3,5…23 mA
NAMUR NE43 Upscale/Downscale 23 mA / 3,5 mA

Allmänna utgångsspecifikationer

Uppdateringstid 440 ms
HART-protokoll revideringar HART 7 och HART 5

Observerade myndighetskrav

EMC 2014/30/EU & UK SI 2016/1091
ATEX 2014/34/EU & UK SI 2016/1107
RoHS 2011/65/EU & UK SI 2012/3032
EAC TR-CU 020/2011
EAC Ex TR-CU 012/2011

Godkännanden

ATEX DEKRA 20ATEX0108X
IECEx DEK 20.0063X
CSA 1125003
FM FM17US0013X
INMETRO DEKRA 23.0011X
EAC Ex EAEU KZ 7500361.01.01.08756
SIL Hardware assessed för användning i SIL installationer
