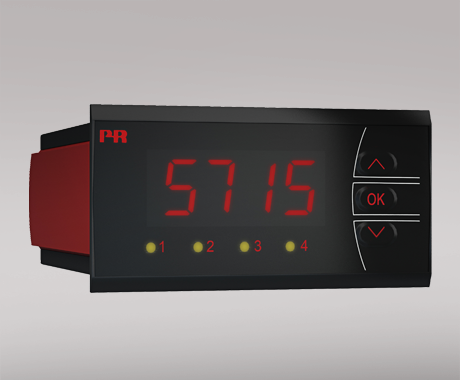

Programmerbart LED instrument
5715
- 4-siffrig 14-segments LED-indikator
- Ingång för mA, V, Ohm, RTD, termoelement och potentiometer
- 4 reläer och analog utgång
- Universell matningsspänning
- Programmerbar via frontknappar och PC
Applikationer
- Display för digital visning av ström, spänning, resistans, temperatur eller 3-tråd potentiometersignaler.
- Processkontroll med 4 potentialfria reläer och analog utgång.
- För tankövervakning, med möjlighet till kundanpassad linjärisering som gör det möjligt att få en korrekt mätning och styrning av ickelinjära tankar.
Teknisk prestanda
- 4-siffrig LED-display med 14 segment, 13,8 mm höga. Max. displayvisning -1999...9999 med programmerbar decimalpunkt och relä PÅ- / AV-indikering.
- Med tryckknapparna i fronten kan alla driftsparametrar ställas in för varje applikation. Om programmeringen görs via en PC och konfigurationsprogrammet PReset ges ytterligare inställningsmöjligheter, t ex kundanpassad linjärisering och speciella ingångssignaler.
- Via en menypunkt kan hjälptexter väljas på 8 olika språk.
- Användaren kan minimera testtiden vid installation genom att aktivera / avaktivera varje relä oberoende av ingångssignalen.
- 2,3 kVAC galvanisk isolation mellan ingång / utgång / matning.
Montering
- För montering i frontpanel. Den medföljande gummipackningen måste användas mellan frontpanel och display för att erhålla täthet IP65 (typ 4X). För extra skydd i extrema miljöer kan PReview 5715 levereras med ett specialdesignat stänksäkert hölje som tillbehör.
Datablad & Manualer
Datablad
- 5715.pdf
- Senaste versionen
Manualer
- 5715V103_UK.pdf
- 5715V102_UK.pdf
- 5715V101_UK.pdf
- 5715V100_UK.pdf
- Tidigare versioner
- Senaste versionen
Manualer på ryska
- 5715V103_RU.pdf
- 5715V102_RU.pdf
- 5715V101_RU.pdf
- 5715L100_RU.pdf
- Tidigare versioner
- Senaste versionen
Kompletterande dokumentation
EU försäkran om överensstämmelse
- 5715DoC_EU_103_UK.pdf
- 5715DoC_EU_102_UK.pdf
- 5715DoC_EU_101_UK.pdf
- 5715DoC_EU_100_UK.pdf
- Tidigare versioner
- Senaste versionen
Säkerhetsanvisningar
Säkerhetsanvisningar
- SN5500_5700_106_2208.pdf
- SN5500_5700_105_2050.pdf
- SN5500_5700_104_1613.pdf
- SN5500_5700_103_1304.pdf
- Tidigare versioner
- Senaste versionen
Godkännanden och certifikat
UL-certifikat
- 5714-15-25_UL.pdf
- Senaste versionen
DNV-certifikat
- DNV_57xx.pdf
- Senaste versionen
EAC-försäkran
- EAC-Declaration.pdf
- Senaste versionen
EAC LVD-försäkran
- EAC_LVD-Declaration.pdf
- Senaste versionen
Metrology Pattern Approval (MPA), Russia
- MPA_Russia.pdf
- Senaste versionen
Miljöförhållanden
Driftstemperatur | -20°C till +60°C |
Kalibreringstemperatur | 20...28°C |
Relativ fuktighet | < 95% RF (ej kond.) |
Kapsling (montering i frontpanel) | IP65 / Typ 4X |
Mekaniska specifikationer
Dimensioner (HxBxD) | 48 x 96 x 120 mm |
Håltagningsmått | 44,5 x 91,5 mm |
Vikt, cirka | 260 g |
Tråd dimension, plint 41...46 (max.) | 0,05...1,31 mm2 AWG 30...16 tvinnad tråd |
Max. tråd dimension, övriga | 0,05...3,31 mm2 / AWG 30...12 tvinnad tråd |
Svängningar | IEC 60068-2-6 |
2...13,2 Hz | ±1 mm |
13,2...100 Hz | ±0,7 g |
Allmänna specifikationer
Matning |
|
Matningsspänning, universell | 21,6...253 VAC, 50...60 Hz eller 19,2...300 VDC |
Max. effektbehov |
3,3 W (5715B)
3,8 W (5715D) |
Effektförlust |
3,0 W (5715B)
3,5 W (5715D) |
Isolationsspänning |
|
Isolationsspänning, test / drift | 2,3 kVAC / 250 VAC |
Responstid |
|
Temperaturingång (0...90%, 100...10%) | ≤ 1 s |
mA / V ingång (0...90%, 100...10%) | ≤ 400 ms |
Extern matning |
|
2-trådsmatning (plint 46...45) | > 15 VDC vid 0...20 mA |
Signal- / brusförhållande | Min. 60 dB (0...100 kHz) |
Noggrannhet | Bättre än 0,1% av det valda området |
Programmering | Loop Link |
EMC immunitet | < ±0,5% av mätvärde |
Ingångsspecifikationer
RTD-ingång |
|
RTD-typ | Pt10/20/50/100/200/250; Pt300/400/500/1000; Ni50/100/120/1000; Cu10/20/50/100 |
Kabelresistans, per tråd | 50 Ω (max.) |
Givarström | Nom. 0,2 mA |
Effekt av givarkabelmotstånd (3- / 4-trådskoppling) | < 0,002 Ω / Ω |
Givarfelsdetektering | Ja |
Kortslutningsdetektering | < 15 Ω |
Linjärt modstands ingång |
|
Linjär resistans min....max. | 0 Ω...10000 Ω |
Potentiometer ingång |
|
Potentiometer min....max. | 10 Ω...100 kΩ |
Termoelementingång |
|
Termoelement-typ | B, E, J, K, L, N, R, S, T, U, W3, W5, LR |
Kalla lödstället-kompensering via intern CJC givare | ±(2,0°C + 0,4°C * Δt) |
Givarfelsdetektering | Ja |
Givarfelsström: Under detektering / annars | Nom. 2 μA / 0 μA |
Strömingång |
|
Mätområde | 0...20 mA |
Programmerbara mätområden | 0...20 och 4...20 mA |
Ingångsresistans | Nom. 20 Ω + PTC 25 Ω |
Givarfelsdetektering | Slingavbrott 4...20 mA |
Spänningsingång |
|
Mätområde | 0...12 VDC |
Programmerbara mätområden | 0/0,2...1; 0/2...10 VDC |
Ingångsresistans | Nom. 10 MΩ |
Utgångsspecifikationer
Display |
|
Displayvisning | -1999...9999 (4 siffers) |
Kommaplacering | Programmerbar |
Sifferhöjd | 13,8 mm |
Display uppdatering | 2,2 ggr / s |
Ingång utanför ingångsområde indikeras med | Förklarande text |
Strömutgång |
|
Signalområde | 0...20 mA |
Programmerbara signalområden | 0...20/4...20/20...0/20...4 mA |
Max. last (vid strömutgång) | ≤ 800 Ω |
Last stabilitet | ≤ 0,01% av omr. / 100 Ω |
Givarfelsindikering | 0 / 3,5 / 23 mA / ingen |
NAMUR NE43 Upscale/Downscale | 23 mA / 3,5 mA |
Begränsning av utsignal, 4...20 och 20...4 mA signaler | 3,8...20,5 mA |
Begränsning av utsignal, 0...20 och 20...0 mA signaler | 0...20,5 mA |
Strömbegränsning | ≤ 28 mA |
Reläutgång |
|
Reläfunktioner | Sättpunkt |
Hysteres | 0...100% |
PÅ- / AV-fördröjning | 0...3600 s |
Givarfelsreaktion | Sluta / Bryta / Hålla |
Max. spänning | 250 VRMS |
Max. ström | 2 AAC |
Max. AC effekt | 500 VA |
Max. ström (24 VDC) | 1 A |
Observerade myndighetskrav
EMC | 2014/30/EU & UK SI 2016/1091 |
LVD | 2014/35/EU & UK SI 2016/1101 |
RoHS | 2011/65/EU & UK SI 2012/3032 |
EAC | TR-CU 020/2011 |
EAC LVD | TR-CU 004/2011 |
Godkännanden
c UL us, UL 508 | E248256 |
DNV Marin | TAA0000102 |
